انڈور SF6 لوڈ بریک سوئچ LBS SM6 قسم کیوبیکل

جائزہ

SM6 قسم کیوبیکلز اندرونی تنصیبات کے لیے بنائے گئے ہیں۔

یہ تھری فیز AC 50Hz/60Hz رنگ نیٹ ورک یا ٹرمینل سے چلنے والے پاور اسٹیشنوں اور صنعتی برقی آلات کے لیے اچھا ہے یہ 10kV-40.5kV MV پاور سسٹم کے لیے لوڈ کنٹرول لائن کے تحفظ کے طور پر استعمال ہوتا ہے۔ لوڈ سوئچ لوڈ کرنٹ، بند لوپ کرنٹ، نو لوڈ ٹرانسفارمر اور کیبل چارجنگ کرنٹ کو سوئچ کرتا ہے۔ مشترکہ برقی آلات کسی بھی کرنٹ کو ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ تک توڑ سکتا ہے، اور یہ برقی آلات کے مکمل سیٹ جیسے رنگ نیٹ ورک یونٹس اور باکس قسم کے سب سٹیشنز کے لیے موزوں ہے۔

یہ خاص طور پر شہری رہائشی علاقوں، چھوٹے ثانوی سب سٹیشنوں، سوئچ آفسز، صنعتی اور کان کنی کے اداروں، بڑے شاپنگ مالز، ہوائی اڈوں، سب ویز، ہسپتالوں، اسٹیڈیم اور دیگر مقامات پر بجلی کی تقسیم کے لیے موزوں ہے۔

ان کے کمپیکٹ طول و عرض ہیں: 375 ملی میٹر سے 750 ملی میٹر چوڑائی؛ 1600 ملی میٹر اونچائی؛ 840 ملی میٹر گہرائی۔ یہ چھوٹے کمروں یا پہلے سے تیار شدہ سب سٹیشنوں میں آسان تنصیب کے لیے بناتا ہے۔

کلیدی خصوصیتs

• کومپیکٹ ڈیزائن اور قسم کا تجربہ کیا گیا۔
• اعلی سطح کے آپریٹر کی حفاظت، اعلی سطحی آپریشن کی وشوسنییتا.
• ماڈیولر ڈیزائن لامحدود تنصیب کے امکانات کی اجازت دیتا ہے۔
• کم دیکھ بھال کی لاگت.
• ریموٹ کنٹرول اور نگرانی کے لیے موزوں ہے۔
• متعلقہ IEC اور EN معیارات کی تعمیل کریں۔

حفاظت

• تھرمل اور متحرک اثرات کے خلاف پائیدار ڈیزائن کی وجہ سے اندرونی قوس کا مقابلہ کرنا،
• سامنے والے پینل پر سرویلنس ونڈو کے ذریعے ارتھنگ سوئچ (CLOSE یا OPEN) کی پوزیشن کو بصری طور پر چیک کرنے کا امکان۔
• لگاتار انٹر لاکنگ سسٹم غلط آپریشن کو روکتے ہیں۔ کیبل کمپارٹمنٹ اور فیوز کمپارٹمنٹ تک رسائی صرف اسی صورت میں ممکن ہے جب متعلقہ ارتھنگ سوئچ/سوئچز ارتھڈ پوزیشن پر ہوں۔

اہم درخواست کے میدان

• سیکنڈری بجلی کی تقسیم کے نیٹ ورک۔
• MV/LV ڈسٹری بیوشن ٹرانسفارمر سب اسٹیشن۔
• ونڈ اینڈ سولر پاور پلانٹس۔
• تجارتی ایپلی کیشنز: بندرگاہیں، ٹرین اسٹیشن، ہوائی اڈے، ہسپتال، اسکول، ہوٹل، شاپنگ مال، تجارتی مراکز، چھٹیوں کے احاطے۔
• صنعتی ایپلی کیشنز: پانی، لوہا اور سٹیل، آٹوموٹو، تیل اور گیس۔

تکنیکی پیرامیٹرز

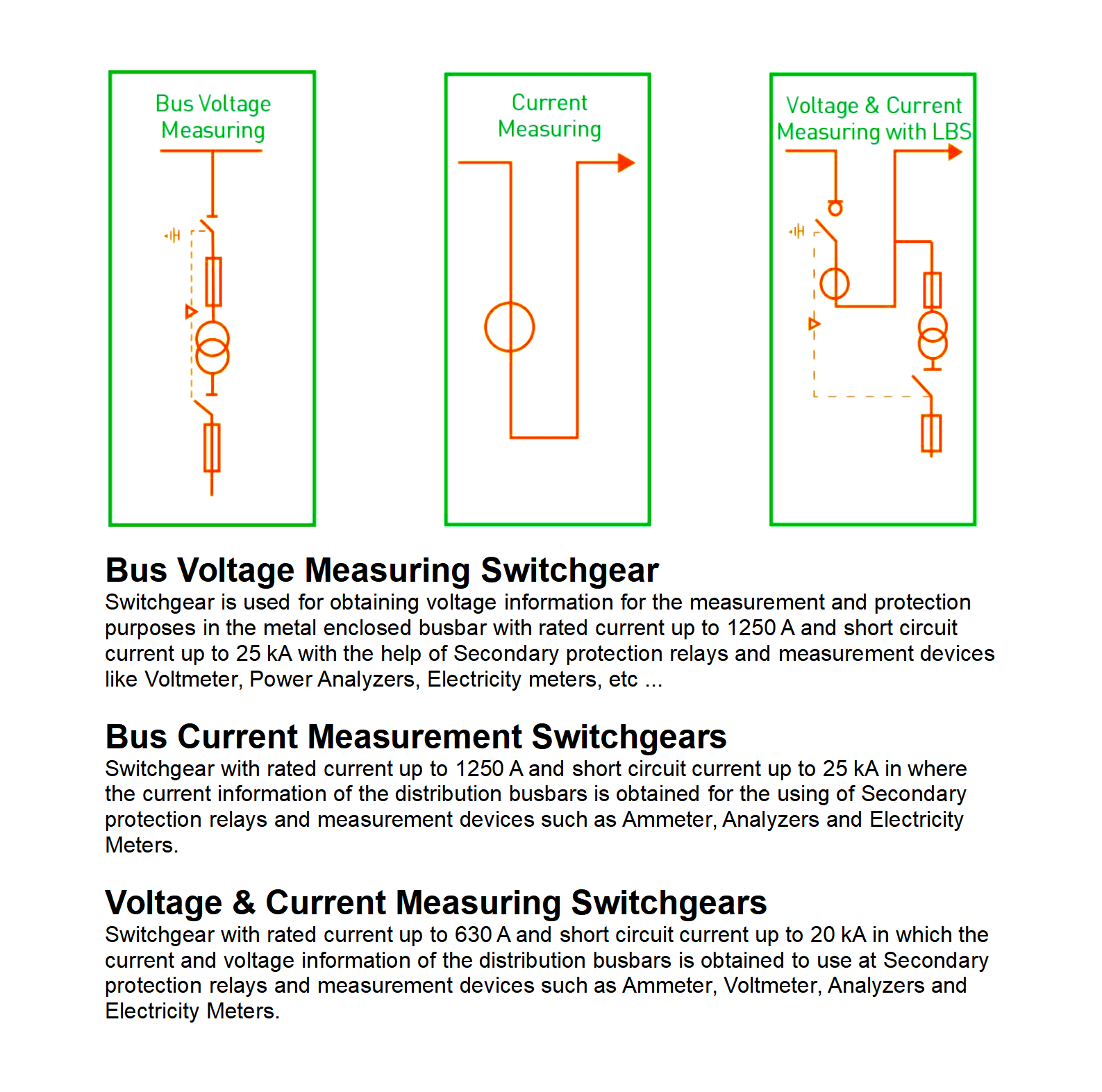

دھاتی منسلک سوئچ گیئرز سیریز ایک

دھاتی منسلک سوئچ گیئرز سیریز دو

قوس بجھانے اور توڑنے کا اصول



SF6 گیس میں آرک بجھانے کی اچھی کارکردگی ہے۔ قوس کو تیزی سے بجھانے کے لیے، جب سوئچ کرنٹ کو توڑ رہا ہو، حرکت پذیر اور جامد رابطوں کو الگ کرنے پر ایک قوس پیدا ہوگا۔ اس وقت، مستقل مقناطیس کے مقناطیسی میدان کی وجہ سے، قوس کو تیزی سے حرکت میں لایا جائے گا، جس کی وجہ سے قوس اس کی طرف لمبا ہوتا ہے اور SF6 گیس کے ساتھ مسلسل مل جاتا ہے اور تیزی سے الگ ہوجاتا ہے اور ٹھنڈا ہوجاتا ہے۔ جب کرنٹ صفر سے تجاوز کر جاتا ہے تو یہ بجھ جاتا ہے۔ ڈبل فریکچر کھولنے کے فاصلے میں فریکچر کو الگ کرنے کی موصلیت کی سطح ہوتی ہے۔ مستقل مقناطیس گھومنے والی آرک اصول، چھوٹی آپریٹنگ طاقت، مضبوط بجھانے کی صلاحیت، روشنی سے رابطہ جلانے، اور توسیع شدہ برقی زندگی۔

کیبنٹ ڈسپلے سوئچ کریں۔

تنصیب اور کمیشنing



1. انسٹال کرنے اور ڈیبگ کرنے سے پہلے، ہدایات کے مینوئل کو احتیاط سے پڑھیں اور درج ذیل تیاریوں کو یقینی بنائیں: سب سے پہلے، چیک کریں کہ آیا ظاہری شکل کو کوئی نقصان پہنچا ہے۔ نقصان دہ مصنوعات کو فوری طور پر روک دیا جانا چاہئے. دوسرا مرحلہ نقل و حمل یا دیگر وجوہات کی وجہ سے مصنوعات کی سطح پر آلودگی کو دور کرنا ہے۔
2. جب آپریٹنگ میکانزم اور سوئچ باڈی کو اکٹھا کیا جاتا ہے، تو اس بات کو یقینی بنانا چاہیے کہ وہ قابل اعتماد طریقے سے ٹھیک ہیں، اور ان کے جڑنے والے حصوں کو سوئچ باڈی کے آپریٹنگ شافٹ پر قابل اعتماد طریقے سے طے کیا جانا چاہیے، اور لوڈ سوئچ کو جوڑنے والے اجزاء کو بھی سوئچ باڈی پر قابل اعتماد طریقے سے طے کیا جانا چاہیے۔ سوئچ پر
3. انسٹالیشن مکمل ہونے کے بعد، تصدیق کریں کہ لوڈ سوئچ کھلنے کی پوزیشن میں ہے، آپریٹنگ ہینڈل کو پینل کے اوپری سرے پر گراؤنڈنگ آپریٹنگ ہول میں داخل کریں، اور ہینڈل کو 180 گھڑی کی سمت موڑ دیں۔ گراؤنڈ کلوزنگ انجام دینے کے لیے، ہینڈل کو 180 ڈگری مخالف گھڑی کی سمت گھمائیں۔ گراؤنڈنگ سوئچ کی بندش کو مکمل کریں۔
4. کلوزنگ آپریشن کرتے وقت، پہلے تصدیق کریں کہ لوڈ سوئچ کھلنے کی پوزیشن میں ہے، پھر آپریٹنگ ہینڈل کو پینل کے نچلے سرے پر موجود لوڈ سوئچ آپریٹنگ ہول میں داخل کریں، اور آپریٹنگ ہینڈل کو 180″ گھڑی کی سمت میں گھمائیں تاکہ لوڈ سوئچ کا اختتامی عمل مکمل ہو۔
5. لوڈ سوئچ کو بند ہونے والی پوزیشن سے کھولنے کی پوزیشن پر منتقل کرنے کے عمل کے دوران، K-ٹائپ آپریٹنگ میکانزم کا استعمال کریں، آپریٹنگ ہینڈل کو لوڈ سوئچ کے آپریٹنگ ہول میں داخل کریں، اور افتتاحی آپریشن کو انجام دینے کے لیے ہینڈل کو گھڑی کی مخالف سمت میں 180″ گھمائیں۔ A-ٹائپ آپریٹنگ میکانزم، آپریٹنگ میکانزم کے لیے، لوڈ سوئچ کھولنے کے لیے اوپننگ بٹن دبائیں، آبزرویشن ونڈو کے ذریعے چیک کریں کہ آیا سوئچ کی پوزیشن درست ہے، اور کیا متعلقہ مشاہداتی ہدایات ضروریات کو پورا کرتی ہیں۔
6. نوٹ: گراؤنڈ یا لوڈ صرف اس وقت بند کیا جا سکتا ہے جب سوئچ کھلی پوزیشن میں ہو!

دیکھ بھال اور دیکھ بھال

عام استعمال کے حالات میں جہاں ماحول تنصیب اور آپریشن کی ہدایات کی ضروریات کو پورا کرتا ہے، سوئچ باڈی 20 سال تک دیکھ بھال سے پاک رہنے کی ضمانت دی جاتی ہے۔ ماحولیاتی اختلافات کی وجہ سے، لوڈ سوئچ پر ضروری معائنہ اور دیکھ بھال کا کام اب بھی درکار ہے۔

1. کام کے ماحول کے مطابق، جون اور دسمبر کے درمیان موصلیت کے احاطہ کا مناسب بصری معائنہ کریں، اور گندی اور نم سطحوں کو ہٹا دیں۔
2. عام آپریشن کو یقینی بنانے کے لیے سال میں 1 سے 2 بار آپریٹنگ میکانزم کی چکنا اور آپریشن کا معائنہ کریں۔
3. پریشر گیجز سے لیس لوڈ سوئچز کے لیے، پریشر گیجز کی ریڈنگ کو وقتاً فوقتاً چیک کیا جانا چاہیے۔
4. جب کوئی فالٹ کرنٹ لوڈ سوئچ فیوز کمبی نیشن ایپلائینس سے گزرتا ہے اور ایک فیز فیوز اُڑتا ہے تو تینوں فیوز کو تبدیل کرنا ضروری ہے۔ تبدیل کرتے وقت، تبدیل کرنے سے پہلے گراؤنڈنگ سوئچ کو بند کر دینا چاہیے، اور اس بات کو یقینی بنائیں کہ تمام تھری فیز فیوز جگہ پر نصب ہیں۔



◆ خصوصی حسب ضرورت

مندرجہ بالا پیرامیٹرز عام ڈیٹا ہیں؛ اگر موجودہ طرزیں آپ کے مخصوص مطالبات کو پورا نہیں کرتی ہیں، تو براہ کرم اپنی مرضی کے مطابق ڈیزائن کے لیے ہم سے رابطہ کریں۔ ہمارے پاس خاصی ذاتی نوعیت کی تخصیص کی ترقی اور پیداواری مہارتیں ہیں، جو ہمیں پوری دنیا کے صارفین کے لیے موزوں حل فراہم کرنے کی اجازت دیتی ہیں۔
