สวิตช์ตัดโหลด SF6 แบบ ABB 630A ภายในอาคาร 12kV ตัวตัด LBS

ข้อมูลทั่วไป

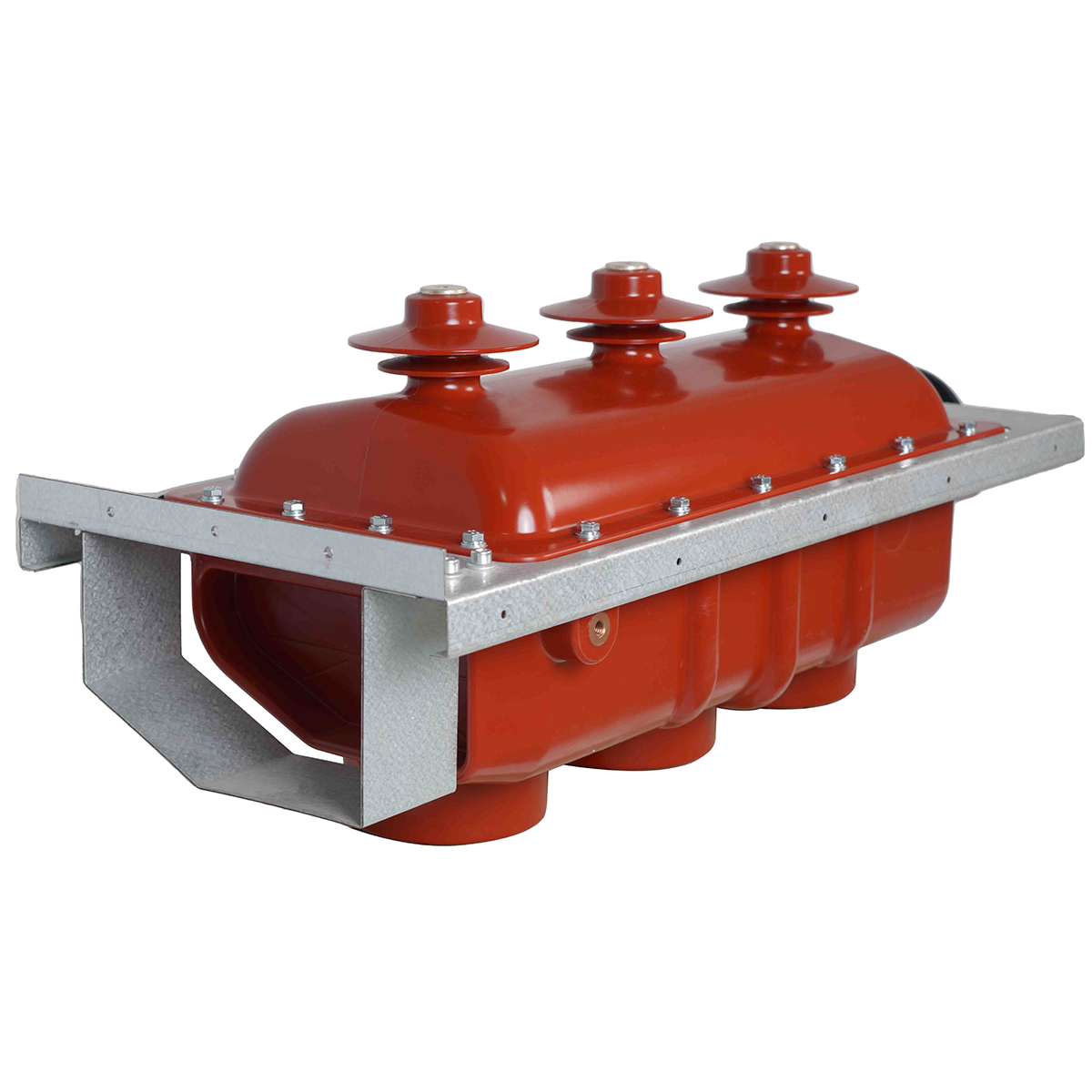

สวิตช์ตัดวงจรโหลด FL(R)N36 SF6 สำหรับภายในอาคาร 12kV และอุปกรณ์ฟิวส์รวม เหมาะสำหรับโรงไฟฟ้าและอุปกรณ์ไฟฟ้าอุตสาหกรรมที่ใช้พลังงานจากเครือข่ายวงแหวนหรือเทอร์มินัลแบบสามเฟส AC 50Hz/60Hz สวิตช์นี้ใช้เพื่อป้องกันสายควบคุมโหลดสำหรับระบบไฟฟ้า 12kV สวิตช์โหลดนี้ทำหน้าที่สลับกระแสโหลด กระแสลูปปิด หม้อแปลงไร้โหลด และกระแสชาร์จสายเคเบิล อุปกรณ์ไฟฟ้ารวมนี้สามารถตัดกระแสไฟฟ้าได้สูงสุดตามค่ากระแสลัดวงจรที่กำหนด และเหมาะสำหรับอุปกรณ์ไฟฟ้าครบชุด เช่น ชุดเครือข่ายวงแหวนและสถานีย่อยแบบกล่อง

เหมาะเป็นพิเศษสำหรับการจ่ายไฟฟ้าในเขตที่อยู่อาศัยในเมือง สถานีไฟฟ้ารองขนาดเล็ก สำนักงานสวิตช์ บริษัทอุตสาหกรรมและเหมืองแร่ ห้างสรรพสินค้าขนาดใหญ่ สนามบิน รถไฟใต้ดิน โรงพยาบาล สนามกีฬา และสถานที่อื่นๆ

ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน GB3804, GB16926, IEC 60265-1 และ GB16926, IEC60420

คุณสมบัติโครงสร้าง



1. โครงสร้างปิดผนึกโดยรวม: รวมสวิตช์โหลด สวิตช์แยก และสวิตช์กราวด์ และปิดผนึกในกล่องฉนวนที่เต็มไปด้วยก๊าซ SF6 ที่มีแรงดันสัมพันธ์ 0.04-0.05Mpa และเป็นไปตาม "ระบบแรงดันปิด"
2. ฟังก์ชั่น Trinity: สวิตช์ตอบสนองฟังก์ชั่นสามสถานีของโหลด การแยก และกราวด์
3. ความปลอดภัยในการดำเนินงาน:
4. สวิตช์สามารถอยู่ในตำแหน่ง “ปิด” “เปิด” และ “ต่อลงดิน” ได้เพียงตำแหน่งเดียว และมีฟังก์ชันล็อคธรรมชาติเพื่อป้องกันการทำงานผิดพลาด
5. กล่องฉนวนสวิตช์มีไดอะแฟรมนิรภัยซึ่งทำหน้าที่ปล่อยประจุแบบทิศทางย้อนกลับและระบายแรงดัน

c มีไฟแสดงสถานะแรงดันไฟฟ้า

1. ใช้กลไกการทำงานแบบสปริงและมีประสิทธิภาพที่มั่นคง
2. ประสิทธิภาพในการดับและตัดอาร์คที่ยอดเยี่ยม:
3. ความสามารถในการตัดกระแสถ่ายโอนที่กำหนดของเครื่องใช้ไฟฟ้าแบบรวมคือ 1,400 แอมแปร์
4. มีความสามารถในการทำลายและเปิดที่แข็งแกร่งภายใต้แรงดันเกจศูนย์
5. ประสิทธิภาพการดับอาร์คของก๊าซ SF6 ที่ยอดเยี่ยม
6. อายุการใช้งานไฟฟ้ายาวนาน
7. ประสิทธิภาพการป้องกันความร้อนที่ดีเยี่ยม:

ก. ก๊าซ SF6 มีคุณสมบัติเป็นฉนวนที่ดีเยี่ยม

1. กล่องฉนวนทำจากวัสดุเจลแรงดันอัตโนมัติเรซินอีพอกซี (APG) ซึ่งมีความแข็งแรงสูง ประสิทธิภาพในการเป็นฉนวนที่ดี และมีระยะขอบกว้าง
2. ประสิทธิภาพการปิดผนึกที่ยอดเยี่ยม อัตราการรั่วไหลของอากาศรายปีสัมพันธ์ ≤0.5%
3. การออกแบบโมดูลาร์ของสวิตช์ทำให้โครงสร้างมีขนาดกะทัดรัดมากขึ้น สวิตช์ตัวเดียวกันนี้เหมาะสำหรับการใช้งานที่แตกต่างกันและติดตั้งง่าย
4. การติดตั้งกลไกไฟฟ้าสามารถใช้งานฟังก์ชั่น “สามโหมดควบคุมระยะไกล” ได้

กลไกการทำงาน



1. การสลับสวิตช์ทำได้โดยกลไกการทำงาน กลไกสปริงจะเก็บพลังงานไว้ล่วงหน้า ในระหว่างการทำงาน (ด้วยมือหรือไฟฟ้า) สปริงจะปล่อยพลังงานหลังจากกลไกผ่านจุดศูนย์ตาย ขับเคลื่อนสวิตช์เพื่อปิดหรือเปิดหน้าสัมผัส ดังนั้น ความเร็วในการเปิดและปิดสวิตช์จึงถูกกำหนดโดยลักษณะของเครื่องจักรที่ทำงานเอง และไม่มีส่วนเกี่ยวข้องกับความเร็วในการทำงานของผู้ปฏิบัติงาน
2. สามารถเลือกกลไกการทำงานแบบ K-type หรือกลไกการทำงานแบบ A-type ได้ ขึ้นอยู่กับว่ามีฟิวส์หรือไม่

สภาพแวดล้อมการใช้งาน



1. อุณหภูมิอากาศแวดล้อม: ขีดจำกัดบน +40 ℃, ขีดจำกัดล่าง -15 ℃
2. ความชื้นในสิ่งแวดล้อม: ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95% และความชื้นสัมพัทธ์เฉลี่ยรายเดือนไม่เกิน 90%
3. ระดับความสูง: ระดับความสูงสูงสุดของสถานที่ติดตั้งอุปกรณ์คือ 2000 ม.
4. แผ่นดินไหว: ความรุนแรงของแผ่นดินไหวไม่เกิน 8 องศา
5. ไม่มีมลพิษร้ายแรงในอากาศโดยรอบ เช่น ฝุ่น ควัน สารเคมีกัดกร่อน ก๊าซไวไฟ น้ำมันเบนซินและเกลือ เป็นต้น
6. เมื่อเงื่อนไขสภาพแวดล้อมการทำงานแตกต่างกันหรือมีข้อกำหนดอื่น จำเป็นต้องปรึกษาหารือกับผู้ผลิต

กการปรากฏตัว สขนาด (ปฮา ดีระยะทาง 210มม.)

หลักการดับและตัดกระแสไฟฟ้า



ก๊าซ SF6 มีประสิทธิภาพในการดับเพลิงส่วนโค้งที่ดี เพื่อดับส่วนโค้งอย่างรวดเร็ว เมื่อสวิตช์ตัดกระแส ส่วนโค้งจะถูกสร้างขึ้นเมื่อหน้าสัมผัสแบบเคลื่อนที่และแบบคงที่ถูกแยกออกจากกัน ในเวลานี้เนื่องจากสนามแม่เหล็กของแม่เหล็กถาวร ส่วนโค้งจะถูกขับเคลื่อนให้เคลื่อนที่อย่างรวดเร็ว ทำให้ส่วนโค้งนั้นยาวขึ้นและรวมเข้ากับก๊าซ SF6 อย่างต่อเนื่องเพื่อแยกตัวและระบายความร้อนอย่างรวดเร็ว มันจะดับลงเมื่อกระแสข้ามศูนย์ ระยะการเปิดการแตกหักแบบคู่มีระดับฉนวนสำหรับการแยกการแตกหัก หลักการโค้งหมุนของแม่เหล็กถาวร กำลังการทำงานน้อย ความสามารถในการดับไฟสูง การเผาไหม้เมื่อสัมผัสกับแสง และยืดอายุการใช้งานทางไฟฟ้า

ตู้สวิตช์บอร์ด

การติดตั้งและ คณะกรรมการกำลังทำ



1. ก่อนการติดตั้งและแก้ไขข้อบกพร่อง โปรดอ่านคู่มือการใช้งานอย่างละเอียดและเตรียมการดังต่อไปนี้ ขั้นแรก ตรวจสอบว่ามีความเสียหายต่อรูปลักษณ์หรือไม่ สินค้าเสียหายควรหยุดทันที ขั้นตอนที่สองคือการขจัดสิ่งปนเปื้อนบนพื้นผิวของผลิตภัณฑ์เนื่องจากการขนส่งหรือเหตุผลอื่นๆ
2. เมื่อประกอบกลไกการทำงานและตัวสวิตช์เข้าด้วยกัน ต้องแน่ใจว่าได้รับการแก้ไขอย่างน่าเชื่อถือ และชิ้นส่วนที่เชื่อมต่อควรได้รับการแก้ไขอย่างน่าเชื่อถือบนเพลาปฏิบัติการของตัวสวิตช์ และส่วนประกอบที่เชื่อมต่อสวิตช์โหลดควรได้รับการแก้ไขอย่างน่าเชื่อถือด้วย บนตัวสวิตช์ บนสวิตช์
3. หลังจากการติดตั้งเสร็จสิ้น ให้ยืนยันว่าสวิตช์โหลดอยู่ในตำแหน่งเปิด ใส่ที่จับสำหรับการทำงานเข้าไปในรูสำหรับใช้งานแบบกราวด์ที่ปลายด้านบนของแผง แล้วหมุนที่จับ 180 ตามเข็มนาฬิกา หากต้องการปิดพื้น ให้หมุนที่จับทวนเข็มนาฬิกา 180 องศา ปิดสวิตช์กราวด์ให้เรียบร้อย
4. เมื่อดำเนินการปิด ขั้นแรกให้ตรวจสอบให้แน่ใจว่าสวิตช์โหลดอยู่ในตำแหน่งเปิด จากนั้นใส่ที่จับสำหรับควบคุมเข้าไปในรูควบคุมของสวิตช์โหลดที่ด้านล่างสุดของแผง แล้วหมุนที่จับสำหรับควบคุม 180″ ตามเข็มนาฬิกาเพื่อสิ้นสุดการปิดเครื่อง ของสวิตช์โหลด
5. ในระหว่างกระบวนการย้ายสวิตช์โหลดจากตำแหน่งปิดไปยังตำแหน่งเปิด ให้ใช้กลไกการทำงานแบบ K ใส่ที่จับสำหรับปฏิบัติการเข้าไปในรูการทำงานของสวิตช์โหลด และหมุนที่จับทวนเข็มนาฬิกา 180″ เพื่อดำเนินการเปิด ; สำหรับกลไกการทำงานประเภท A กลไกการทำงาน ให้กดปุ่มเปิดเพื่อเปิดสวิตช์โหลด ตรวจสอบผ่านหน้าต่างสังเกตว่าตำแหน่งของสวิตช์ถูกต้องหรือไม่ และคำแนะนำในการสังเกตที่เกี่ยวข้องตรงตามข้อกำหนดหรือไม่
6. หมายเหตุ: สามารถปิดสายดินหรือโหลดได้เมื่อสวิตช์อยู่ในตำแหน่งเปิดเท่านั้น!

การบำรุงรักษาและการดูแล



ภายใต้สภาวะการใช้งานปกติที่สภาพแวดล้อมตรงตามข้อกำหนดของคำแนะนำในการติดตั้งและการใช้งาน ตัวสวิตช์รับประกันว่าจะไม่ต้องบำรุงรักษาเป็นเวลา 20 ปี เนื่องจากความแตกต่างทางสิ่งแวดล้อม จึงจำเป็นต้องมีการตรวจสอบและบำรุงรักษาสวิตช์โหลดที่จำเป็น

1. ตามสภาพแวดล้อมการทำงาน ให้ดำเนินการตรวจสอบฝาครอบฉนวนด้วยสายตาอย่างเหมาะสมระหว่างเดือนมิถุนายนถึงธันวาคม และกำจัดพื้นผิวที่สกปรกและชื้น
2. ดำเนินการตรวจสอบการหล่อลื่นและการทำงานของกลไกการทำงานปีละ 1 ถึง 2 ครั้งเพื่อให้แน่ใจว่าการทำงานเป็นปกติ
3. สำหรับสวิตช์โหลดที่มีเกจวัดความดัน ควรตรวจสอบการอ่านเกจวัดความดันเป็นครั้งคราว
4. เมื่อกระแสไฟฟ้าลัดไหลผ่านอุปกรณ์รวมฟิวส์สวิตช์โหลดและฟิวส์หนึ่งเฟสขาด จะต้องเปลี่ยนฟิวส์ทั้งสามเฟส เมื่อทำการเปลี่ยน ต้องปิดสวิตช์กราวด์ก่อนจึงจะเปลี่ยน และตรวจสอบให้แน่ใจว่าได้ติดตั้งฟิวส์สามเฟสทั้งหมดเข้าที่แล้ว
