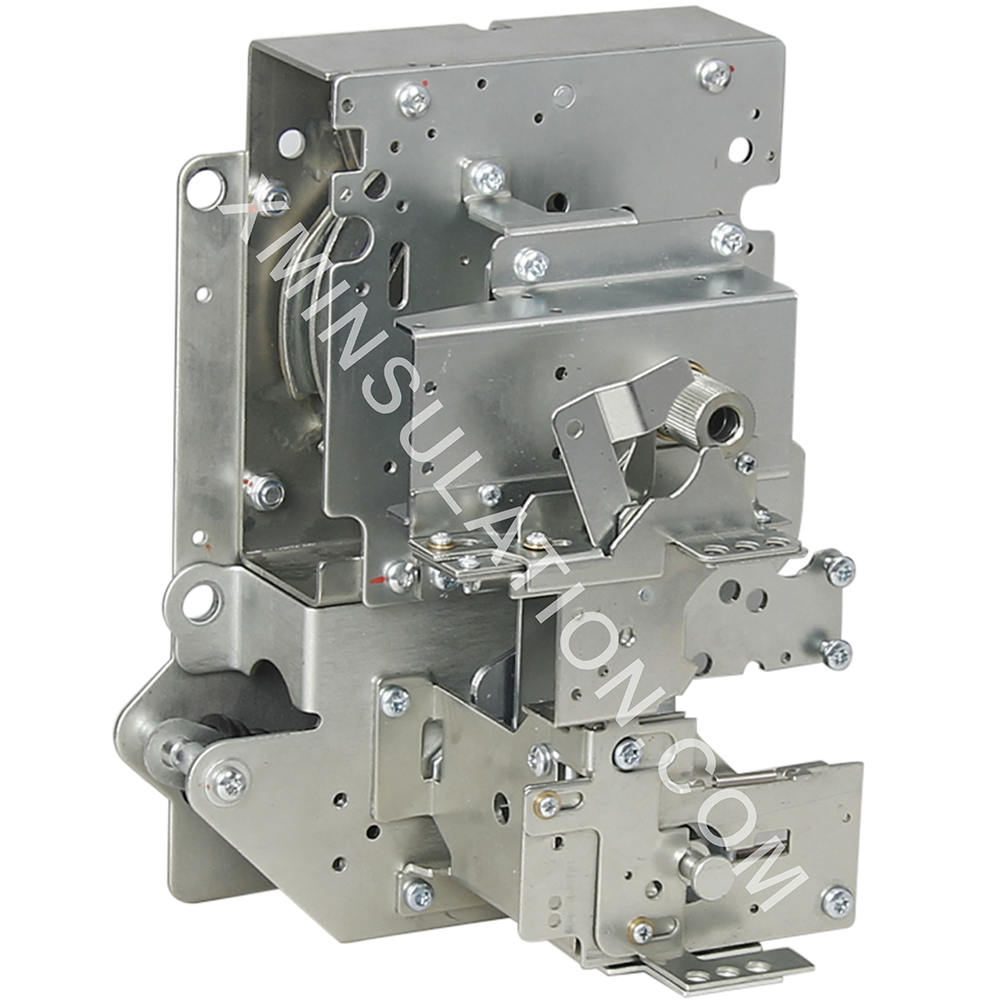

Пружинный рабочий механизм - механизм переключения нагрузки (впускной механизм)

Общая информация

Механизм привода пружины типа C подходит для внутреннего и наружного оборудования среднего и высокого напряжения переключения нагрузки. Эта серия механизмов использует плоскую спиральную пружину для управления работой переключателя нагрузки, а операция заземления использует пружину сжатия для управления центром. Существует три рабочих положения: закрытие, открытие и заземление. Заземление и закрытие оснащены механическими блокировками для предотвращения неправильной работы. Этот продукт имеет характеристики среднего размера, простоту установки и использования, а также сильную адаптивность.

Данный механизм соответствует соответствующим требованиям GB3804-2004 «Выключатель переменного тока высокого напряжения 3,6–40,5 кВ» и GB16926-2009 «Электроприбор с комбинацией выключателя и предохранителя переменного тока высокого напряжения».

Одействующий яnинструкции

1. Закрытие операции:

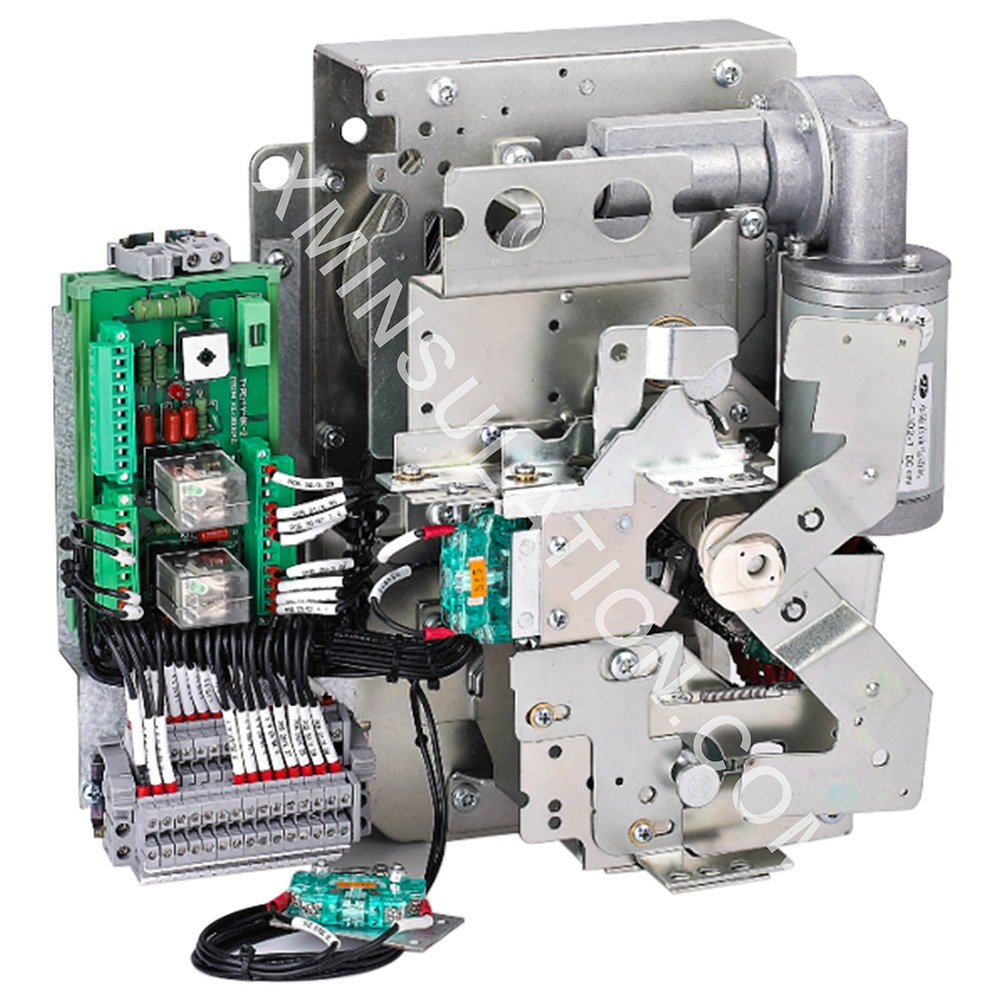

Механизм накапливает энергию; установите и закрепите механизм на корпусе, используйте специальную рабочую ручку, вставьте ее в верхнюю часть механизма (закрывающий рабочий вал), поверните ее по часовой стрелке примерно на 90°, и корпус замкнет главную цепь под действием силы пружины механизма. Или с помощью электрического привода нажмите кнопку замыкания, и двигатель запитается, чтобы привести в действие механизм для завершения операции замыкания выключателя.

2. Операция открытия:

Рабочая рукоятка вставляется в верхнюю часть механизма (закрывающий рабочий вал) и поворачивается против часовой стрелки примерно на 90°. Главный контур размыкается под действием силы пружины механизма. Или с помощью электрического привода нажмите кнопку размыкания, и двигатель запитается, чтобы привести в действие механизм для завершения операции размыкания выключателя.

3. Операция по закрытию грунта:

Вставьте рукоятку управления в нижнюю часть механизма (заземляющий вал управления), поверните ее по часовой стрелке примерно на 90°, и корпус под действием силы пружины механизма замкнет цепь заземления.

4. Операция по вскрытию грунта:

Вставьте рукоятку управления в нижнюю часть механизма (заземляющий вал управления), поверните ее против часовой стрелки примерно на 90°, и корпус под действием силы пружины механизма разомкнет цепь заземления.

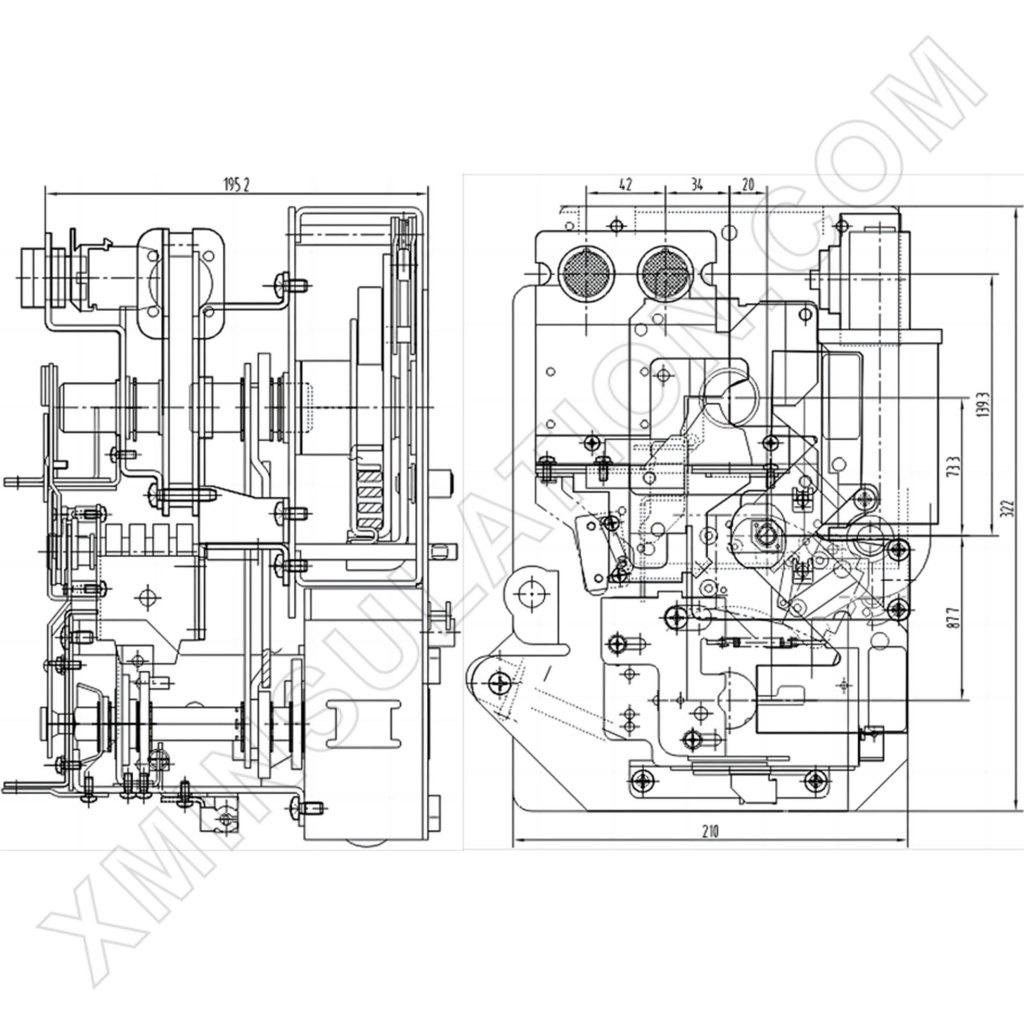

Размер продукта

◆Специальная настройка

Вышеуказанные параметры являются типичными данными; Если существующие стили не соответствуют вашим конкретным требованиям, пожалуйста, свяжитесь с нами для индивидуального дизайна. Мы обладаем значительными навыками индивидуальной разработки и производства, что позволяет нам предоставлять индивидуальные решения клиентам по всему миру.
