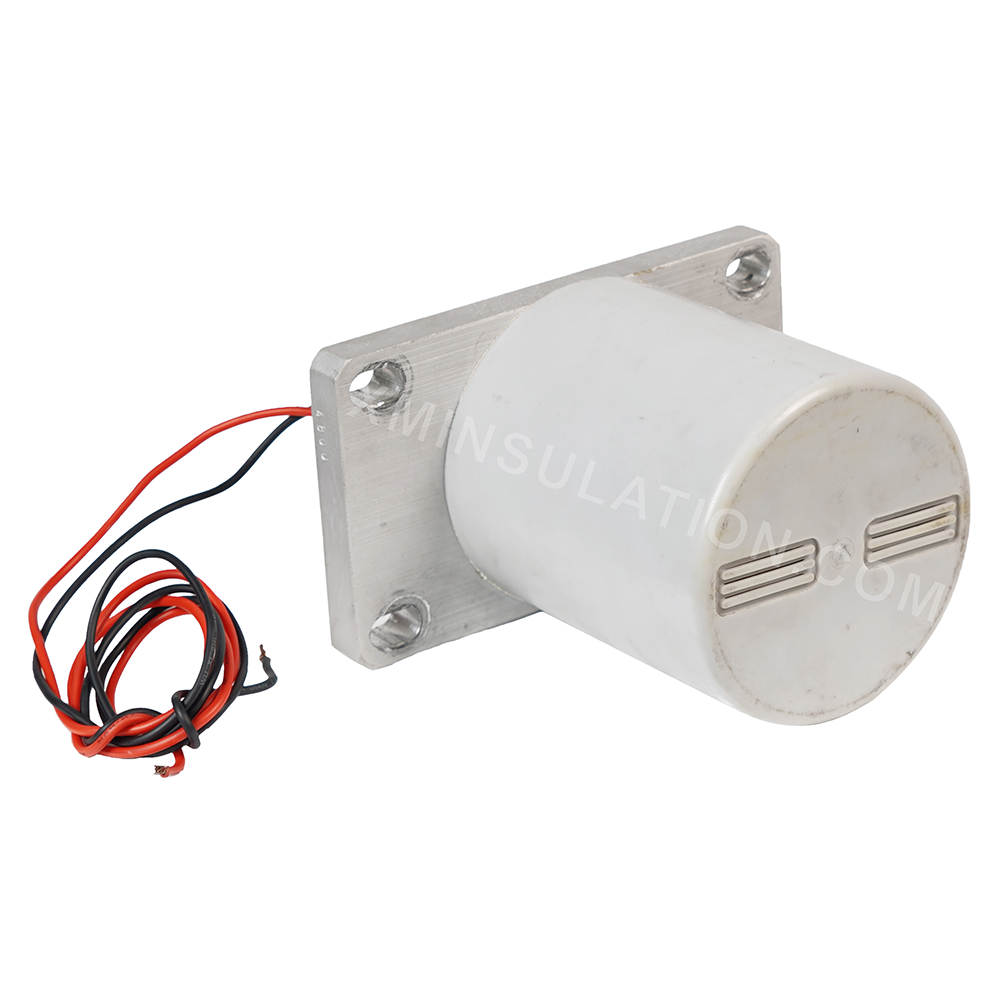

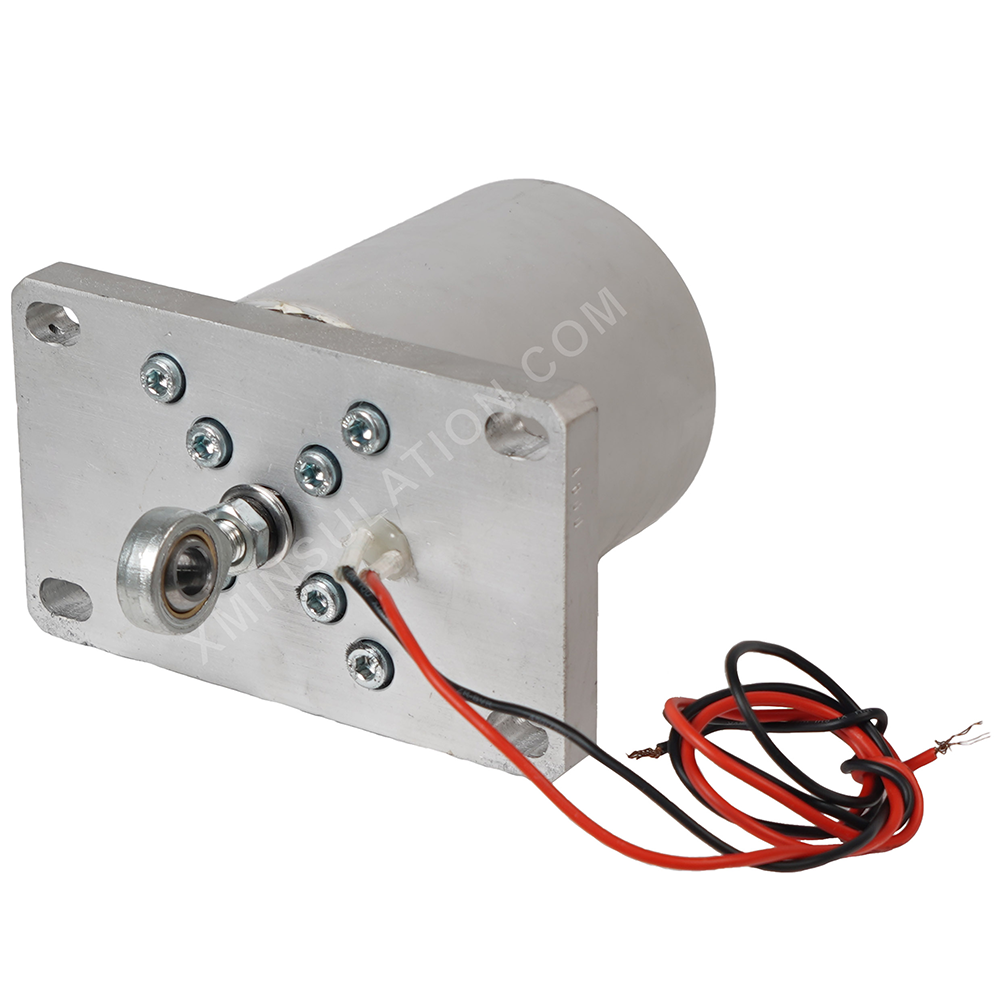

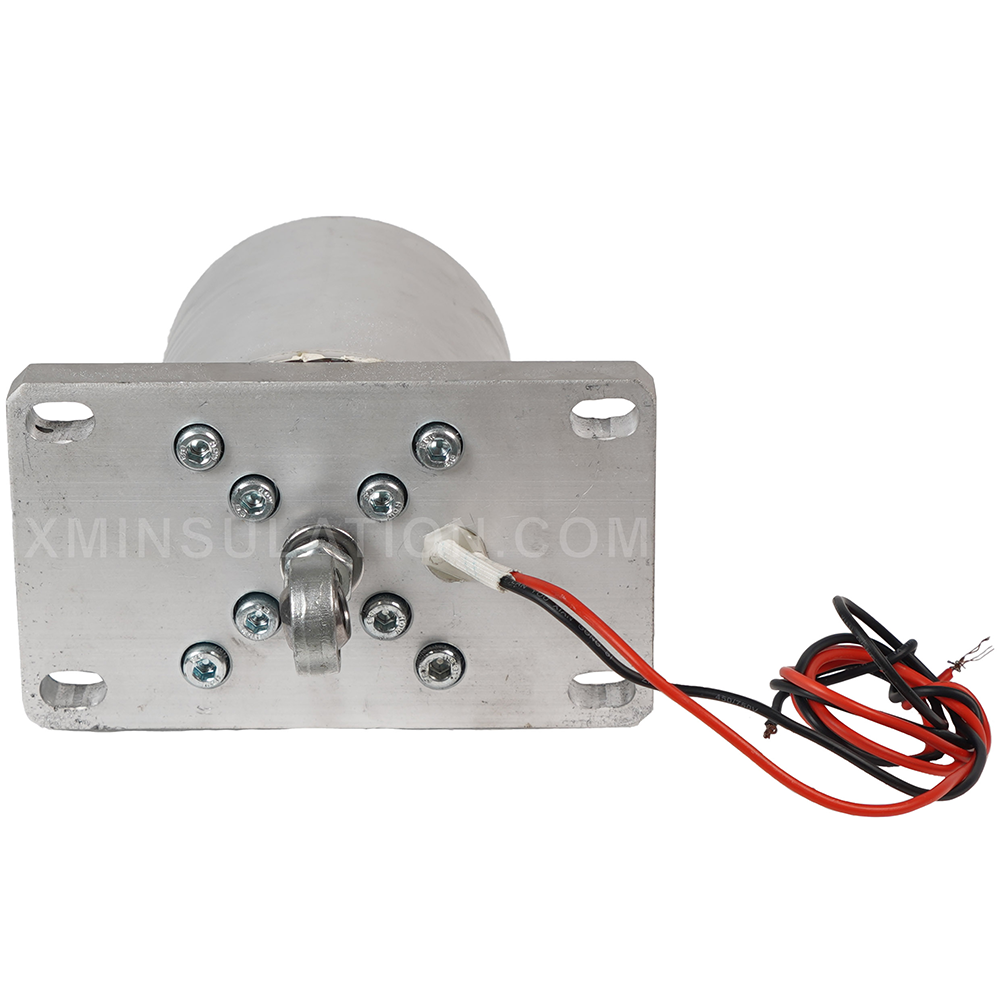

Механизм постоянного магнита Магнитный привод

Общая информация

Механизм с моностабильным постоянным магнитом является мастером исследований в области металлических материалов, механики и применения силовых электромагнитных технологий. Ядро включает в себя магнитный сердечник, катушку возбуждения, функциональную пружину и другие части. Он имеет небольшой размер и низкое энергопотребление (не так хорошо, как обычные продукты). 1/4), с простой структурой, высокой скоростью отклика и отсутствием дрейфа параметров (цифровой), это лучшая технология микросхемы управления выключателем среднего напряжения!

Основной материал выплавляется, куется и прецизионно обрабатывается с использованием различных формул, таких как железо Fe, кобальт Co, марганец Mo, а также других специальных процессов для достижения максимально возможной неравномерности материала и подчеркивания его уникальных характеристик высокоточной магнитной памяти.

Особенности продукта

1. Сильная отключающая способность, безопасно и надежно. Значение силы механизма >3500 Н. Значение силы соответствует лучшему быстродействующему механизму выключателя. Он оснащен обычной дугогасительной камерой и имеет сильную отключающую способность.
2. Быстрое действие. Время открытия корпуса переключателя <5 мс, разброс времени закрытия и открытия <1 мс, и он поддерживает многоступенчатую защиту от экстремальных ошибок по всей линии.
3. Сверхнизкое энергопотребление. Ток закрытия <20 А, ток открытия <1 А, емкость хранения энергии мала, меньше 30% традиционных продуктов, небольшой размер и легкий вес.
4. Легкий и простой. Имеет простую конструкцию, мало деталей, легкий, надежный и устойчивый.
5. Сверхширокий диапазон температур эксплуатации. Новый обратимый полутвердый магнитный сплав повысил температуру размагничивания традиционных изделий со 100°C до более чем 300°C, а долгосрочная скорость размагничивания магнитных потерь составляет менее 5%.
6. Сверхизносостойкость. Магнитные детали спроектированы и изготовлены из интегрированных сплавов с высокой общей твердостью и сильной износостойкостью.

Структура продукта

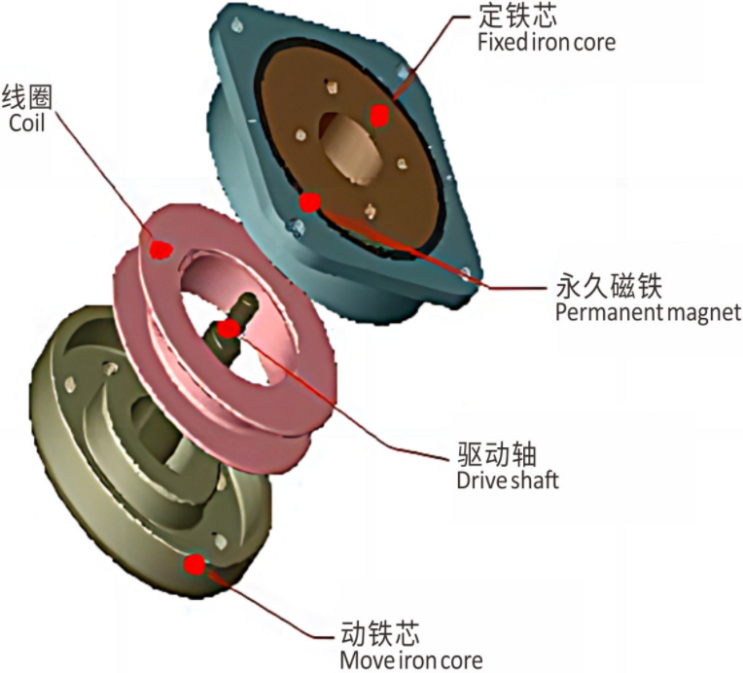

Механизм с постоянным магнитом состоит из подвижного железного сердечника, неподвижного железного сердечника, постоянного магнита, катушки, приводного вала и неподвижной алюминиевой пластины.

Втработа Ппринцип

При закрытии источник питания накопителя энергии сначала заряжает конденсатор хранения энергии. Операция закрытия может быть выполнена только тогда, когда напряжение конденсатора хранения энергии больше 90%. При закрытии внешняя цепь контроллера обеспечивает ток возбуждения катушки и сохраняет энергию, накопленную в конденсаторе. Электрическая энергия вливается в катушку постоянного магнита в прямом направлении, а подвижный железный сердечник движется в направлении закрытия под действием электромагнитной силы, пока не достигнет полностью закрытого положения. В это время магнитная цепь постоянного магнита замкнута, а подвижный железный сердечник полностью притянут, что играет роль в закрытии и поддержании эффекта.

Когда ворота открываются, контроллер обратно переливает электрическую энергию, накопленную в конденсаторе, в катушку постоянного магнита. Обратное магнитное поле, создаваемое катушкой, компенсирует магнитное поле постоянного магнита. Удерживающая сила меньше силы пружины перебега. Под действием открывающей пружины подвижный железный сердечник отделяется от основного корпуса механизма, а подвижный железный сердечник приводит в движение вал трансмиссии, чтобы удерживать выключатель в разомкнутом положении.

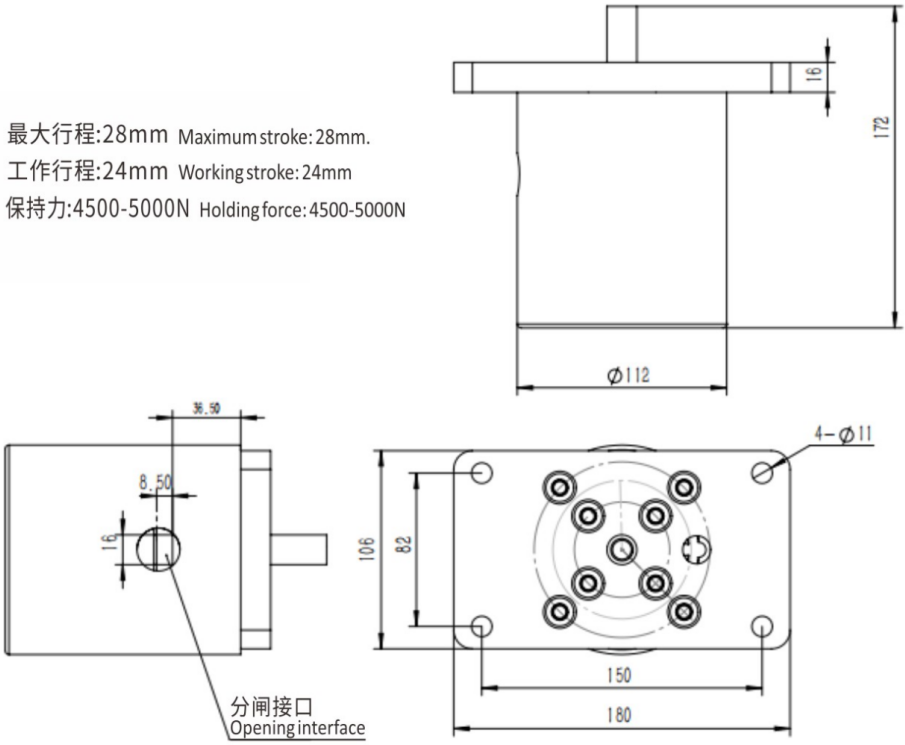

Размер продукта

Инструкции по заказу

1. Убедитесь, что механизм является моностабильным или бистабильным.
2. Убедитесь, что механизм имеет квадратную, круглую или полуквадратную и полукруглую форму.
3. Пожалуйста, подтвердите, что рабочее напряжение механизма составляет 220 В постоянного тока.
4. Пожалуйста, подтвердите маршрут организации.

◆Специальная настройка

Вышеуказанные параметры являются типичными данными; Если существующие стили не соответствуют вашим конкретным требованиям, пожалуйста, свяжитесь с нами для индивидуального дизайна. Мы обладаем значительными навыками индивидуальной разработки и производства, что позволяет нам предоставлять индивидуальные решения клиентам по всему миру.
