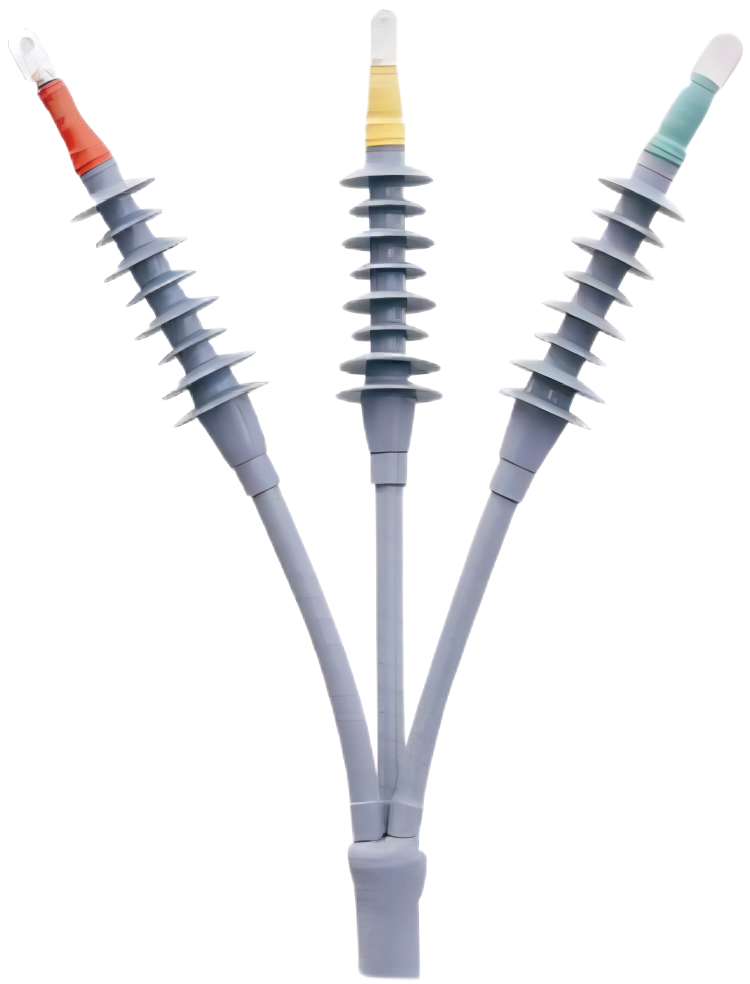

Соединительная муфта холодной усадки 35 кВ / Силовая клемма холодной усадки 35 кВ

Соединение кабеля холодной усадки выполнено из жидкой силиконовой резины и EPDM-резины с гидрофобными свойствами. Высокая эластичность и способность к усадке обеспечивают мощное и постоянное активное давление между резиной и кабелем, которое может реагировать на расширение или сжатие диаметров кабеля под циклом нагрузки.

Энергия и технологии

Аксессуары для кабеля холодной усадки - это использование эластичного материала (обычно используемого с силиконовой резиной и EPDM резиной) в оборудовании для литья под давлением путем вулканизации, а затем путем расширения и облицовки пластиковой спиральной опорой, состоящей из различных кабельных аксессуаров. Когда установка установлена, предварительно расширенные части покрываются оболочкой на конце или стыке обработанного кабеля и вытягивают внутреннюю поддерживающую пластиковую спиральную полосу (опору), которая прижимается к изоляции кабеля. Поскольку она находится при комнатной температуре под действием силы упругой отдачи, а не как термоусадочные кабельные аксессуары, которые используются для нагревания сжатия, ее обычно называют аксессуарами для кабеля холодной усадки. Ранние кабельные клеммные головки холодной усадки использовали только дополнительную изоляцию из силиконовой резины и детали сжатия, обработка электрическим полем по-прежнему должна использовать тип конуса напряжения или зону напряжения вокруг пакета.

В настоящее время обычно применяется трубка контроля напряжения холодной усадки, уровень напряжения от 10 кВ до 35 кВ. Соединение кабеля холодной усадки, уровень 1 кВ использует трубку изоляции холодной усадки для усиления изоляции, уровень 10 кВ использует внутреннюю и внешнюю полупроводниковую защиту соединения изоляции холодной усадки. Разветвление трехжильного кабеля с ответвлением набора холодной усадки.

Характеристики кабельных аксессуаров холодной усадки

Возьмите самую передовую полностью холодную технологию, без раструба и специальных инструментов, монтаж, вытягивается только сердечник линии, эластичный корпус быстро сожмется и закроется на месте установки.

Силиконовая резина имеет отличную изоляцию и высокую эластичность, после установки остатков корпуса кабеля подходящего радиального давления, интерфейсной связи, не из-за кабельных трасс дыхания и пробоя. Часть управления напряжением и основной изоляционный композит интегрированы, что эффективно решает проблему концентрации электрического напряжения на внешней экранирующей поверхности кабеля, что обеспечивает надежность изоляции и безопасность эксплуатации. Вся продукция была изготовлена на заводе. Без специальной подготовки, простая установка и эксплуатация, и не используйте огонь, экономия времени и труда, холодная усадка с автоматической сбросной технологией, простая установка без пота, значительно снижена из-за несчастного случая качества, вызванного неправильной эксплуатацией, но также решает явление сжатия сборных кабельных аксессуаров не плотно или не входит.

Краткое содержание

Изоляционный материал клемм изготовлен из высококачественного силиконового резинового материала и имеет хорошие гидрофобные характеристики, когда капли после вышеперечисленного, готовые скатываться, не образуют проводящую пленку воды и обладают гидрофобными самовосстанавливающимися свойствами. Кроме того, он имеет сильную изоляцию, сопротивление, коррозионную стойкость и стойкость к ультрафиолетовому излучению, самым большим преимуществом является обеспечение долгосрочного использования стабильной производительности. Длительный срок службы, такой же срок службы с корпусом кабеля.

Вспомогательная кабельная клеммная головка имеет уникальную формулу материала и производственный процесс, которые плотно прилегают к основной изоляции кабеля, корпус кабеля обеспечивает постоянное радиальное давление, малое количество частичных разрядов, высокое пусковое напряжение, уровень импульсной изоляции выше уровня существующих стандартов, а корпус кабеля «дышит».

Национальный стандарт GB50168-92 «Правила строительства и приемки кабельных линий», раздел 6.1.3, предусматривает: «Изготовление пластиковых изолированных наконечников и соединителей для силовых кабелей должно предотвращать попадание пыли и мусора в изоляцию. Строго запрещено в туман или дождь». Если не обращать внимания на влияние факторов окружающей среды в процессе производства, то из-за пыли, примесей, таких как образование воздушного зазора, и под действием сильного электрического поля произойдет частичный разряд (ЧР), а затем пробой изоляции, что приведет к повреждению головки кабеля. Если кабель изготовлен во влажной среде, он легко поддается воздействию сырости и приводит к общему снижению уровня изоляции. Кроме того, влага легко проникает в зазор, образуя частичный разряд.

Анализ монтажа холодной усадки:

1. Вся силиконовая резина представляет собой высококачественную жидкую силиконовую резину с превосходной изоляцией и высокой эластичностью.

2. Благодаря «дыханию» кабеля эффективно снижается частичный разряд и разряд в зазоре;

3. Отсутствие магнитной постоянной пружины, избежание вихревых токов и подвешенного потенциала.

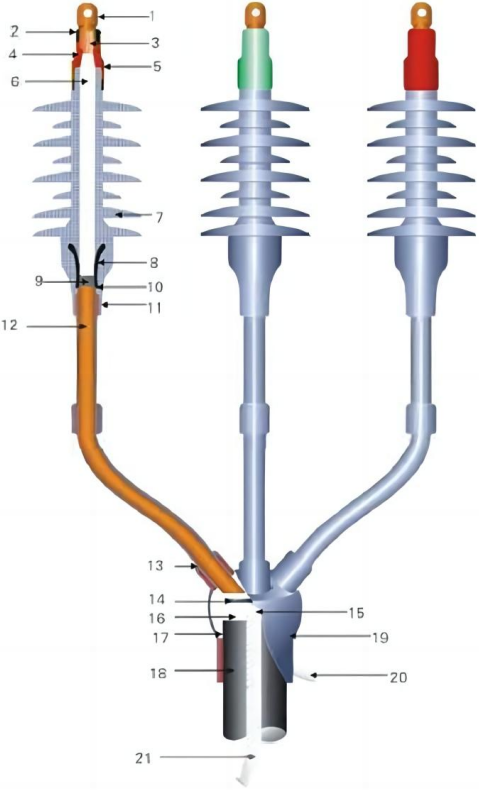

三芯冷缩户内外终端装配示意图

Сборка Ддиаграмма Ттри-Сруда Сстарый Ссокращаться яндор и Она открытом воздухе Ттерминалы

• Терминалы
• J-20白粘带J-20 белая клейкая лента,
• Ядро,
• Герметик для герметика
• Герметичная трубка.
• Корпус терминала,
• 主绝缘层Основной изоляционный слой，
• Конус напряжения
• Полупроводник
• 半导体屏蔽层Полупроводниковый экран，
• Герметик для герметика
• 铜屏蔽带Медная экранирующая лента，
• 冷缩绝缘管Изоляционная трубка холодной усадки，
• Подкладочный слой,
• 恒力弹簧пружина постоянной силы,
• 钢铠стальная броня,
• Заполняющий клей.
• 电缆外护套Внешняя оболочка кабеля，
• 冷缩三支套Набор из трех частей холодной усадки，
• 屏蔽接地线Экранированный провод заземления，

21. 钢铠接地线Стальной армированный заземляющий провод.

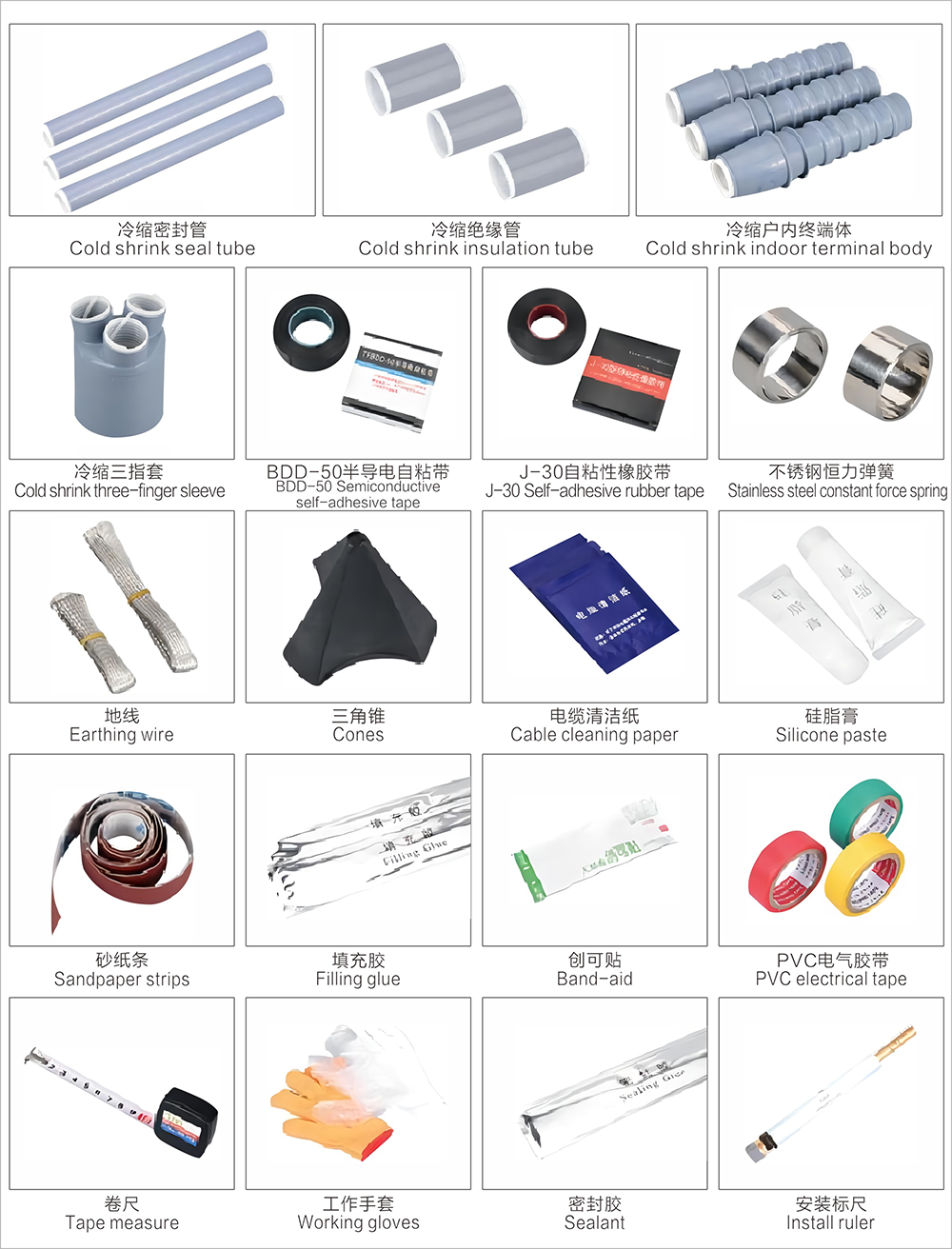

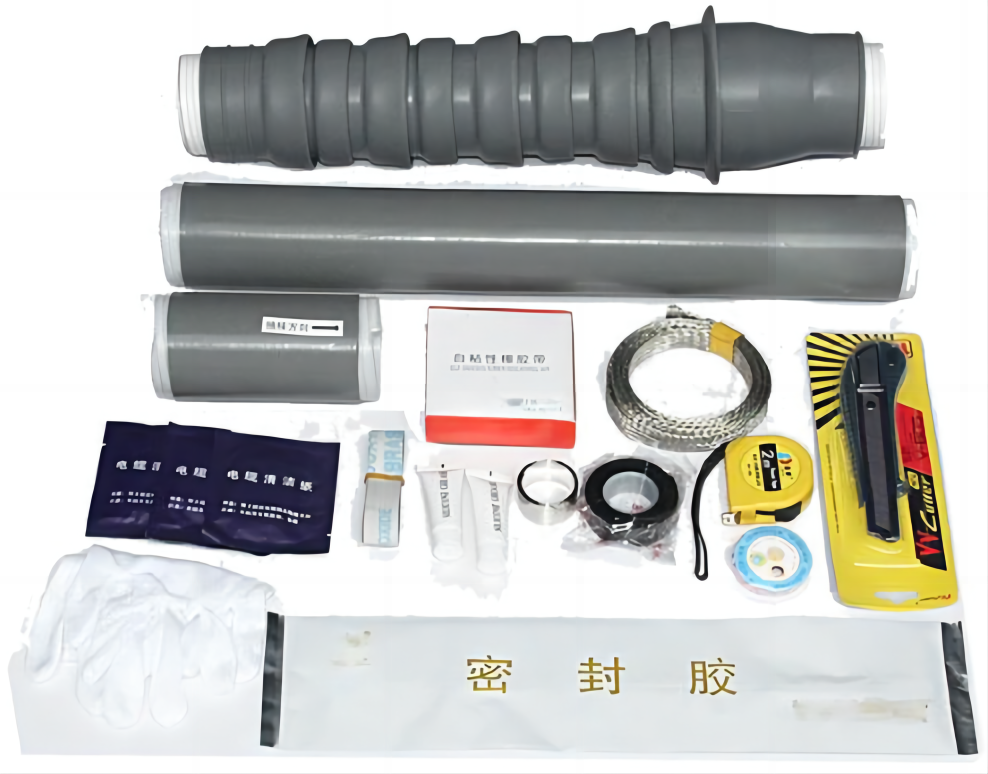

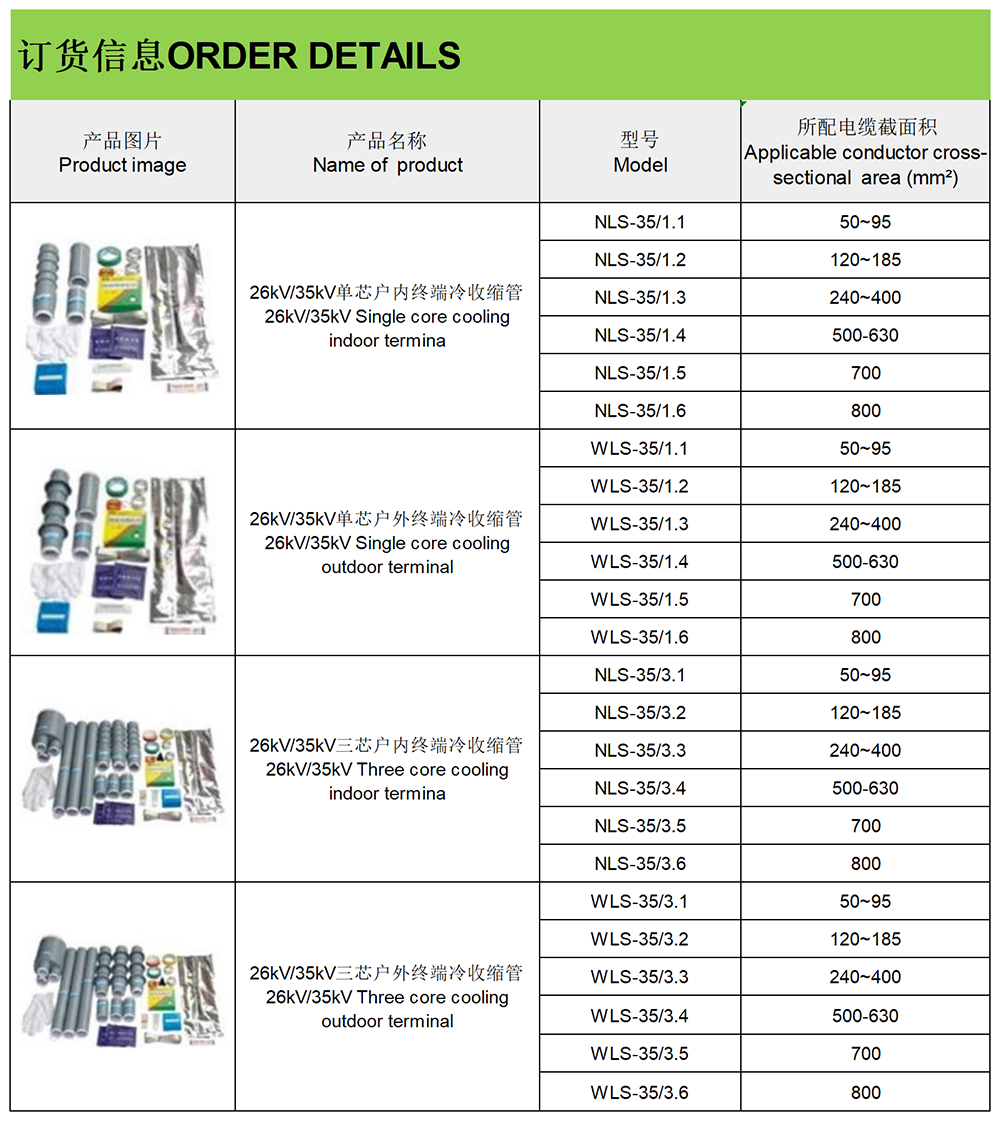

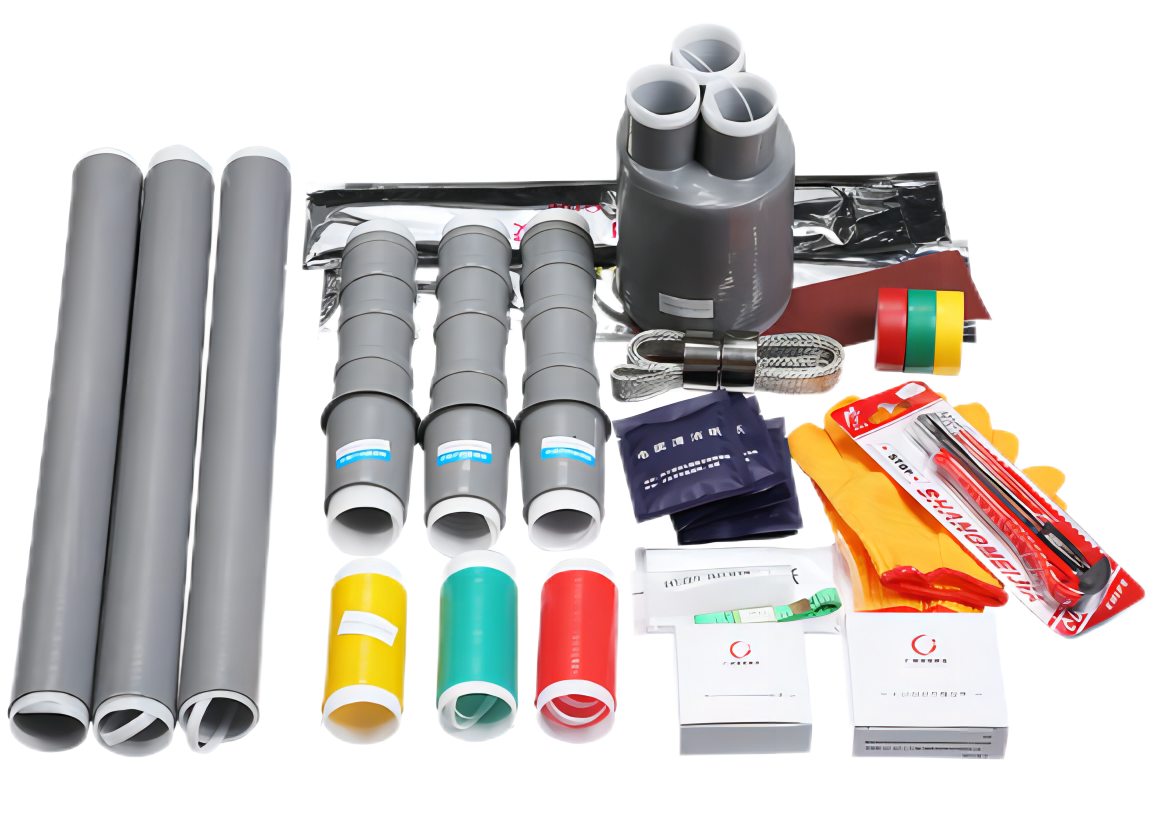

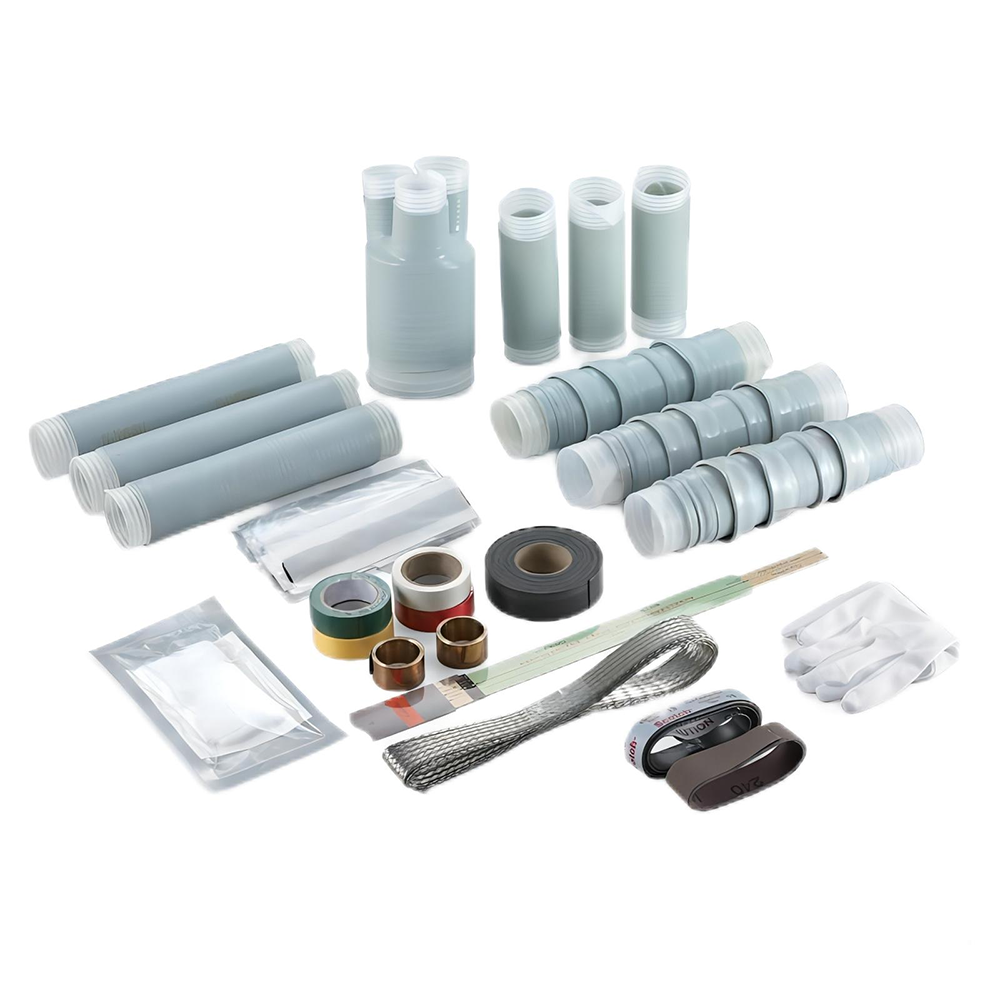

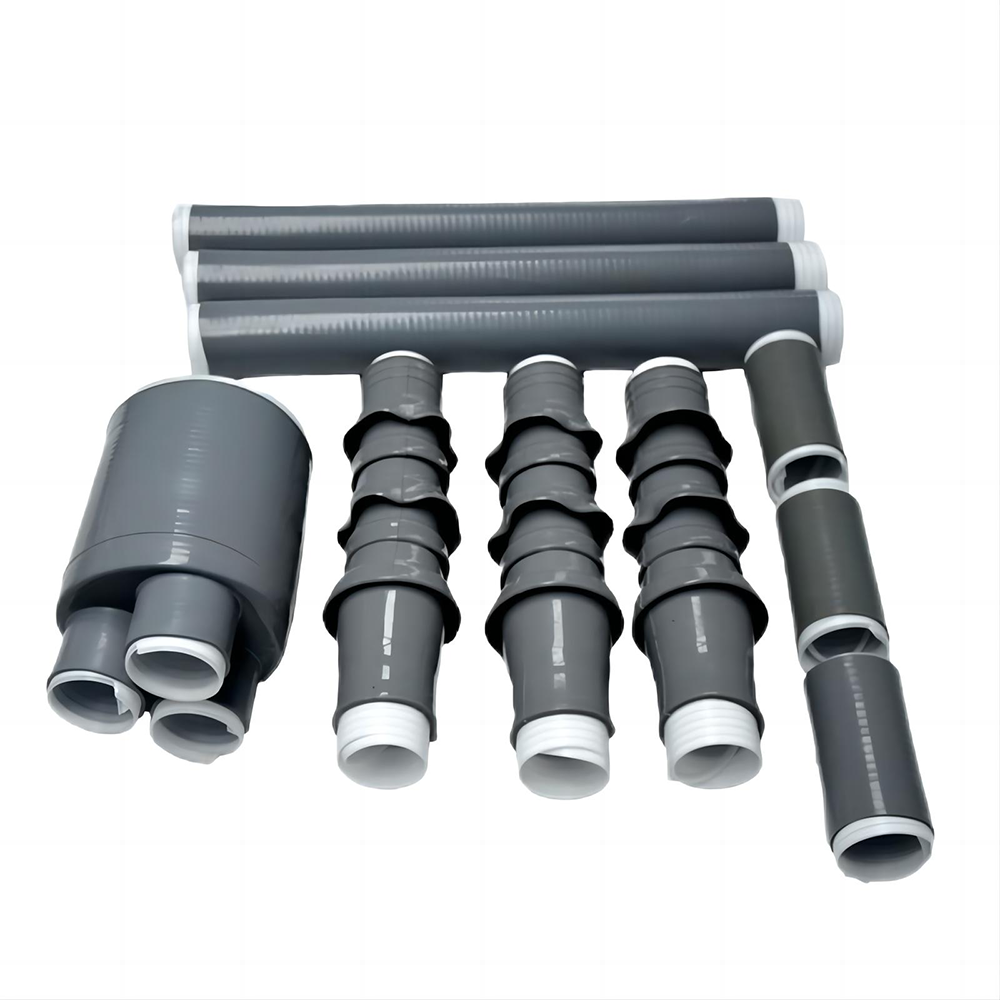

Упаковка аксессуаров для продукта

Использование



Подходит для соединения одножильных и трёхжильных силовых кабелей с поперечной изоляцией напряжением 26 кВ/355 кВ, выполняет функции герметизации, изоляции и снятия напряжения. Особенно подходит для использования в нефтяной, химической, горнодобывающей и других пожароопасных и взрывоопасных средах.
