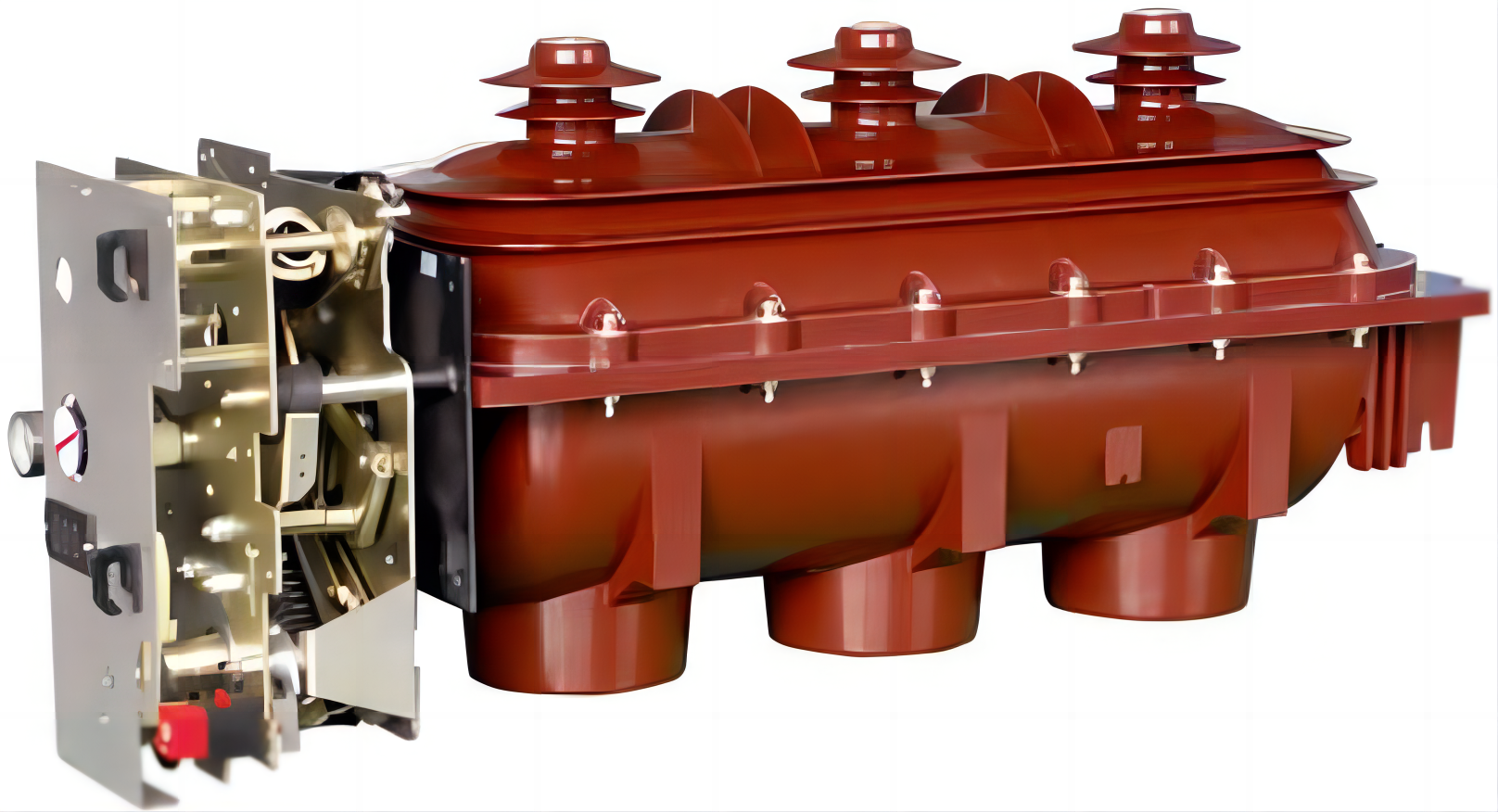

Выключатель нагрузки SF6 для внутренней установки LBS 17,5 кВ 630 А/1250 А

Общая информация



17.5kV Indoor SF6 Switch-Disconnector FL(R)N36 Load Break Switch LBS and fuse combination appliance are suitable for power stations and industrial electrical equipment powered by three-phase AC 50Hz/60Hz ring network or terminal It is used as load control line protection for 17.5kV power system. The load switch switches load current, closed-loop current, no-load transformer and cable charging current; the combined electrical appliance can break any current up to the rated short-circuit breaking current, and is suitable for complete sets of electrical equipment such as ring network units and box-type substations.

Он особенно подходит для распределения электроэнергии в городских жилых районах, на небольших вторичных подстанциях, в распределительных пунктах, на промышленных и горнодобывающих предприятиях, в крупных торговых центрах, аэропортах, метрополитенах, больницах, стадионах и других местах.

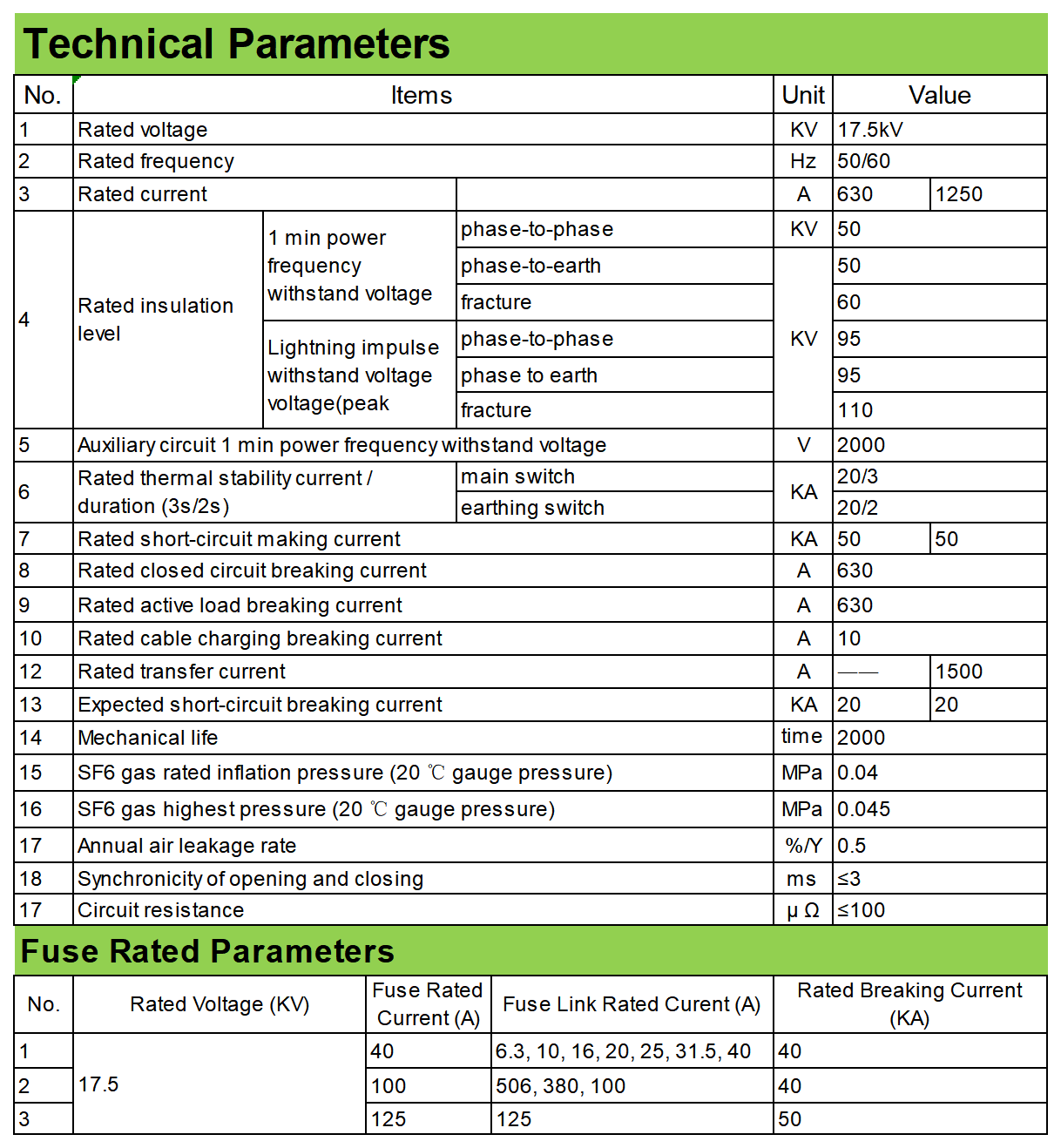

Изделие соответствует стандартам GB3804, GB16926, IEC 60265-1 и GB16926, IEC60420.

Конструктивные особенности



1. Общая герметичная конструкция: она объединяет выключатель нагрузки, разъединитель и заземляющий выключатель и герметично помещена в изоляционную коробку, заполненную элегазом SF6 с относительным давлением 0,04–0,05 МПа, и соответствует «закрытой системе давления».

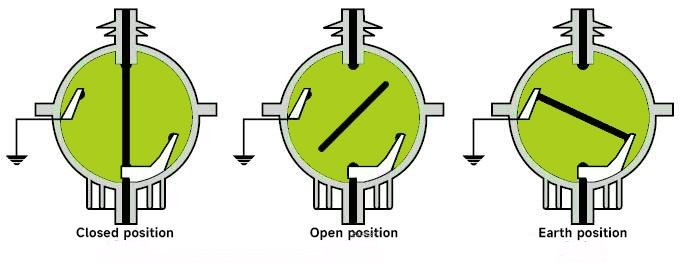

2. Функция Trinity: выключатель выполняет функции трех станций: нагрузки, изоляции и заземления.
3. Безопасность эксплуатации:
4. Переключатель может находиться только в одном из положений: «закрыто», «разомкнуто» или «заземлено» и имеет функцию естественной блокировки для предотвращения неправильного срабатывания.
5. Изоляционная коробка выключателя оснащена предохранительной мембраной, которая выполняет функцию обратного направленного разряда и сброса давления.

c, Содержит индикатор напряжения.

1. Он оснащен пружинным механизмом управления и имеет стабильную работу.
2. Отличные характеристики гашения и прерывания дуги:
3. Номинальная отключающая способность комбинированного прибора по току передачи составляет 1400А.
4. Он обладает высокой способностью к разрушению и открытию при нулевом избыточном давлении.
5. Превосходные характеристики гашения дуги у газа SF6.
6. Длительный срок службы электрооборудования.
7. Отличные изоляционные характеристики:

а) газ SF6 обладает превосходными изоляционными свойствами.

1. Изоляционная коробка изготовлена из эпоксидной смолы с применением технологии автоматического геля под давлением (APG), которая отличается высокой прочностью, хорошими изоляционными характеристиками и большим запасом прочности.
2. Превосходные показатели уплотнения, относительная годовая скорость утечки воздуха ≤0,5%.
3. Модульная конструкция коммутатора делает конструкцию более компактной. Один и тот же коммутатор подходит для разных применений и прост в установке.

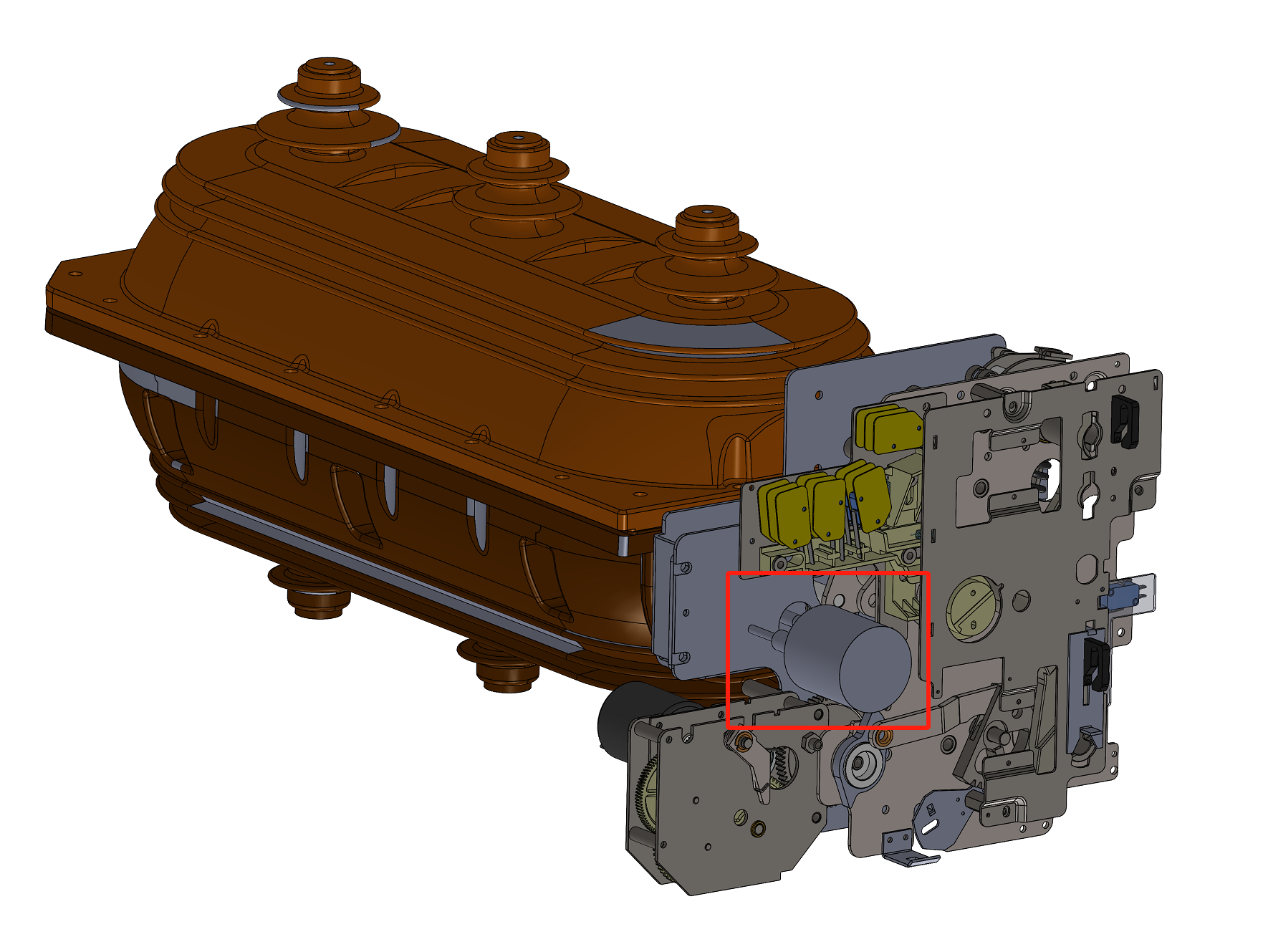

4. Установка электрического механизма позволяет реализовать функции «трех пультов».

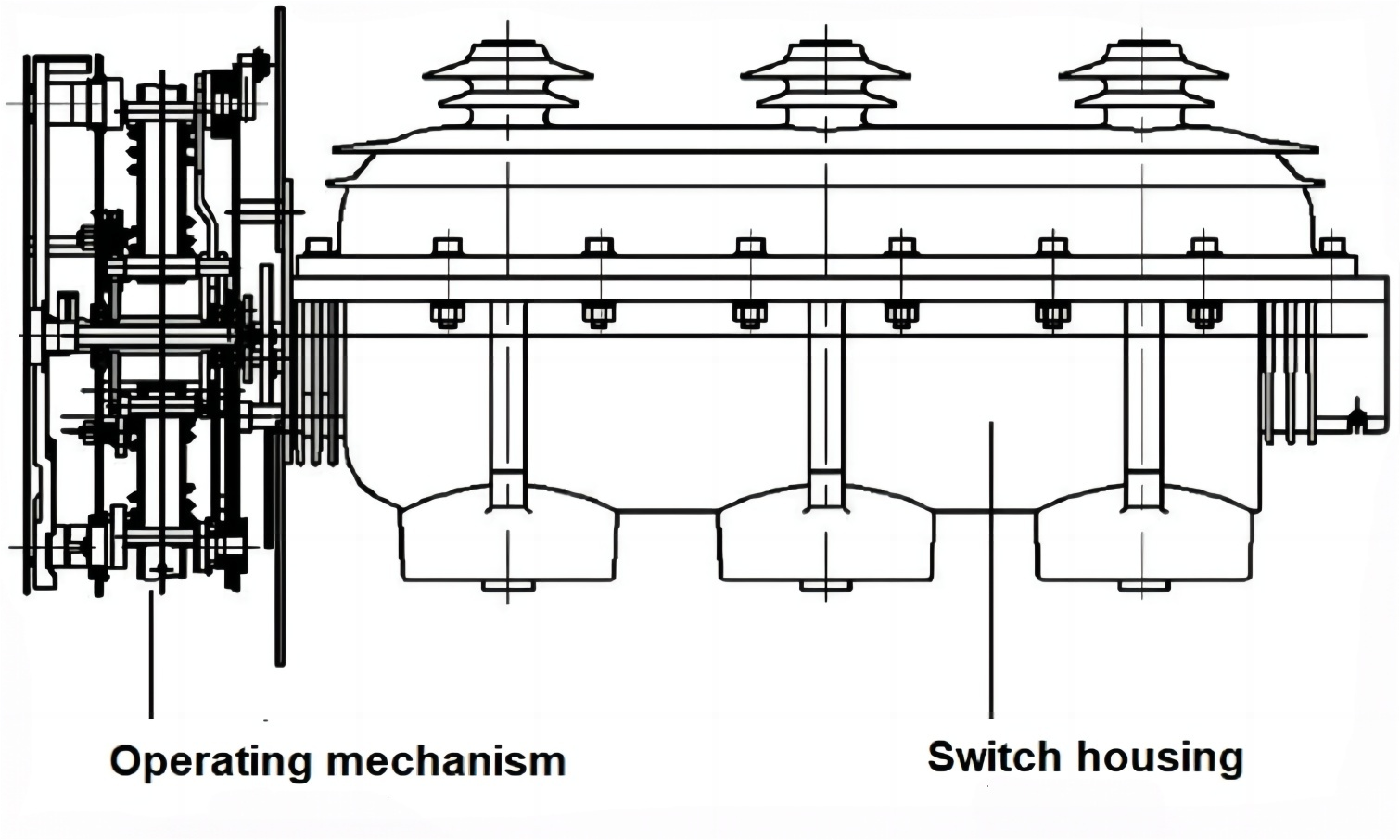

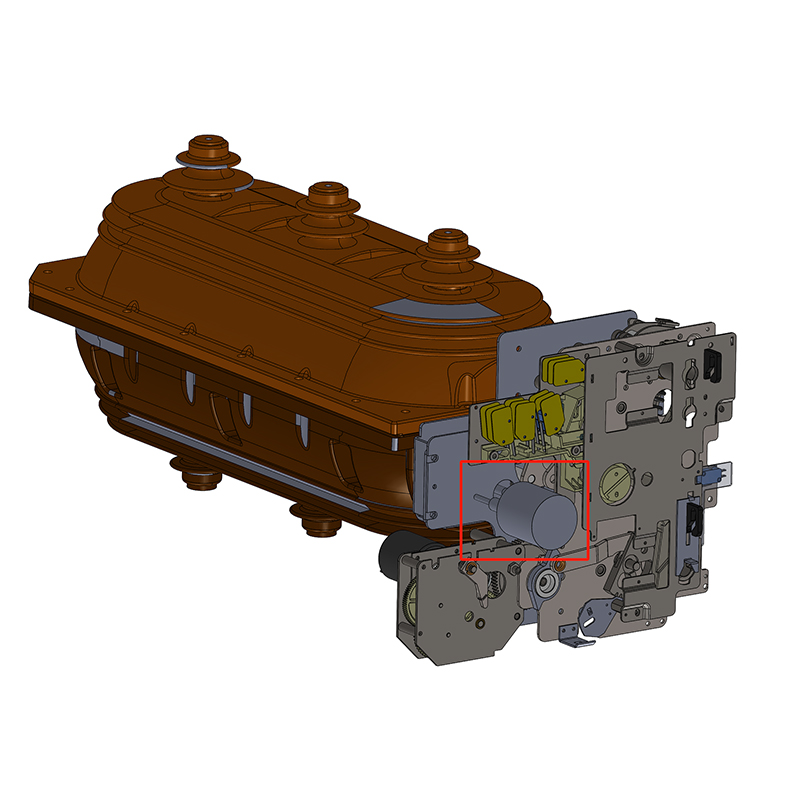

Рабочий механизм



1. Переключение переключателя осуществляется посредством рабочего механизма. Пружина механизма заранее запасает энергию. Во время работы (ручной или электрической) пружина высвобождает энергию после того, как механизм проходит мертвую точку, заставляя переключатель замыкать или размыкать контакты. Таким образом, скорость размыкания и замыкания переключателя определяется характеристиками самой рабочей машины и не имеет ничего общего со скоростью работы оператора.

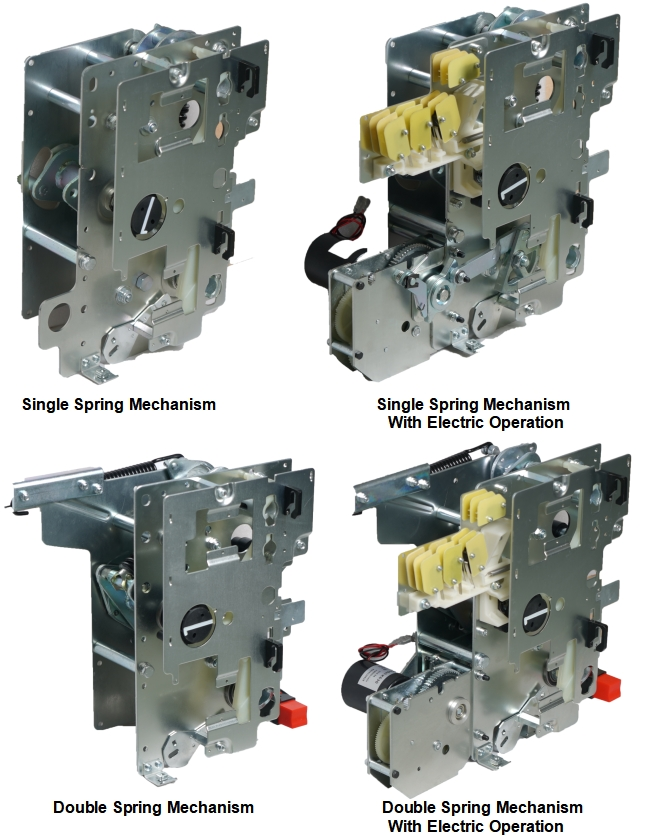

2. В зависимости от того, оснащен ли привод предохранителем, можно выбрать привод типа К или привод типа А.

Среда использования

1. Температура окружающего воздуха: верхний предел +40℃, нижний предел -15℃.
2. Влажность окружающей среды: среднесуточная относительная влажность не превышает 95%, а среднемесячная относительная влажность не превышает 90%.
3. Высота: Максимальная высота места установки оборудования составляет 2000 м.
4. Землетрясение: Интенсивность землетрясения не превысит 8 баллов.
5. В окружающем воздухе отсутствуют серьезные загрязнения, такие как пыль, дым, химические едкие вещества, горючие газы, бензин и солевые реагенты и т. д.
6. При иных условиях эксплуатации или наличии других требований необходима консультация с производителем.

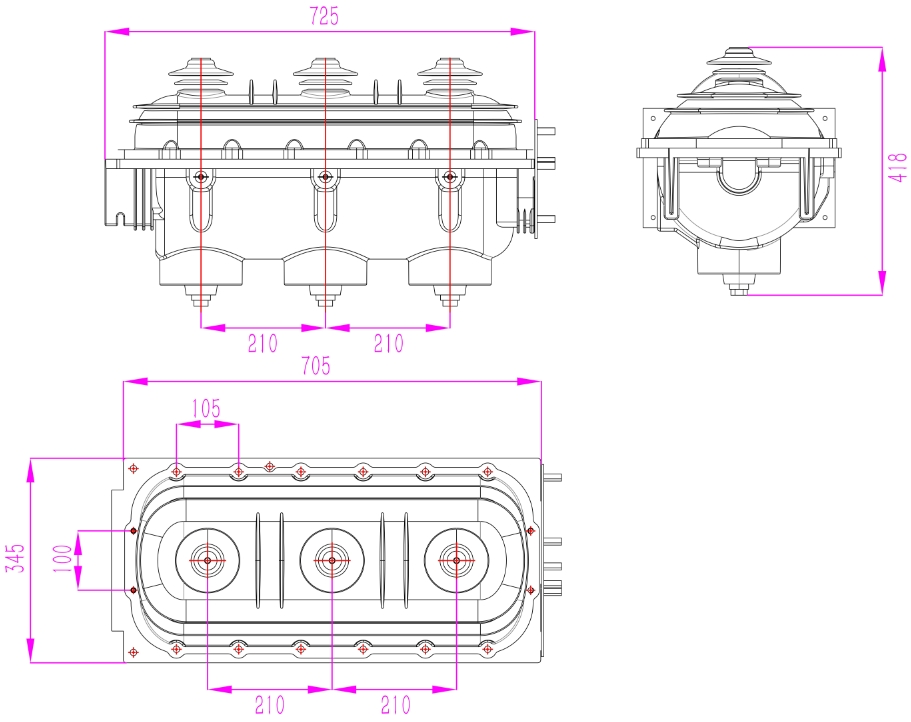

Авнешний вид Сize (Пхасе Драсстояние 210мм)

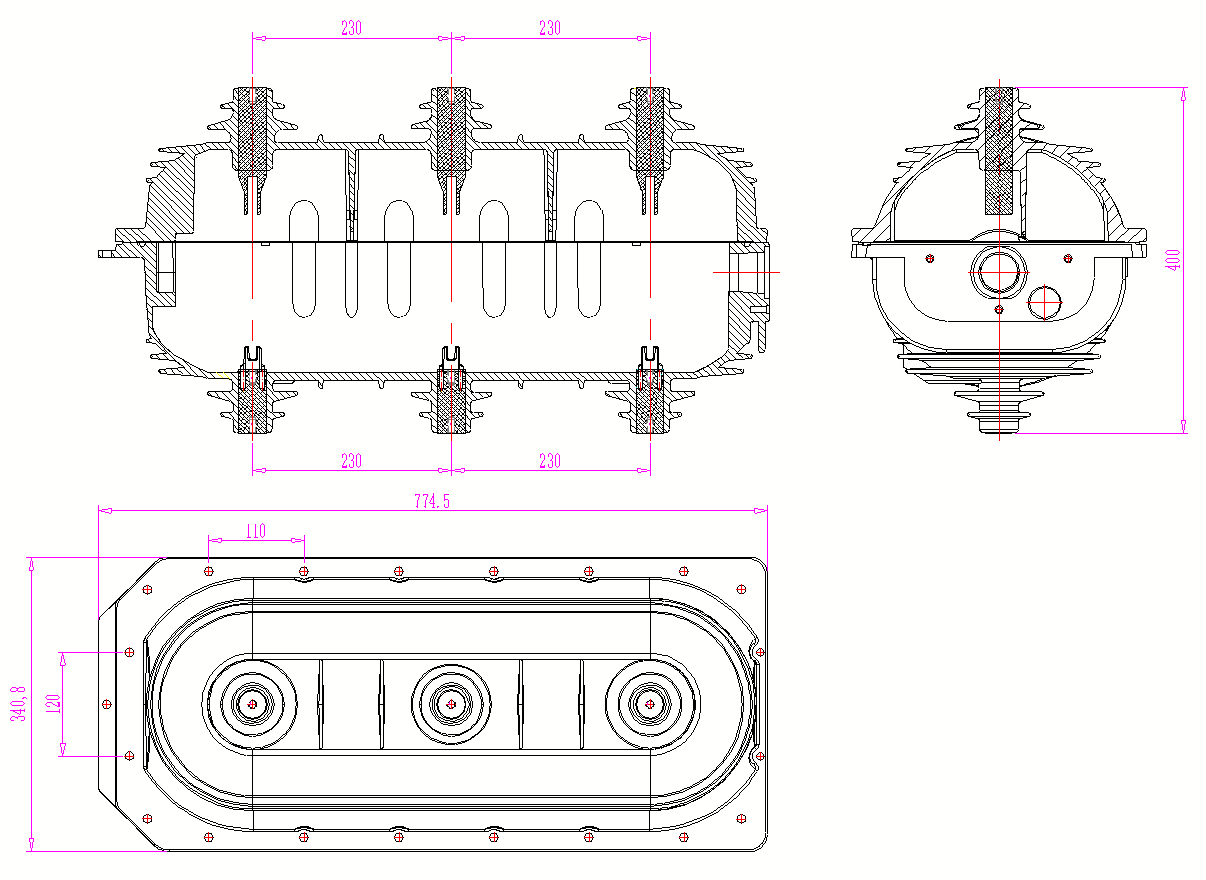

Авнешний вид Сize (Пхасе Драсстояние 230мм)

Принцип гашения и прерывания дуги



Газ SF6 обладает хорошими характеристиками гашения дуги. Чтобы быстро погасить дугу, когда переключатель отключает ток, дуга будет генерироваться, когда подвижные и статические контакты просто разъединены. В это время из-за магнитного поля постоянного магнита дуга будет приводиться в движение быстро, заставляя дугу удлиняться и непрерывно соединяться с газом SF6, чтобы быстро диссоциировать и охлаждаться. Он гаснет, когда ток пересекает ноль. Расстояние раскрытия двойного разлома имеет уровень изоляции, изолирующий разлом. Принцип вращающейся дуги постоянного магнита, малая рабочая мощность, сильная способность гашения, легкое горение контакта и длительный электрический срок службы.

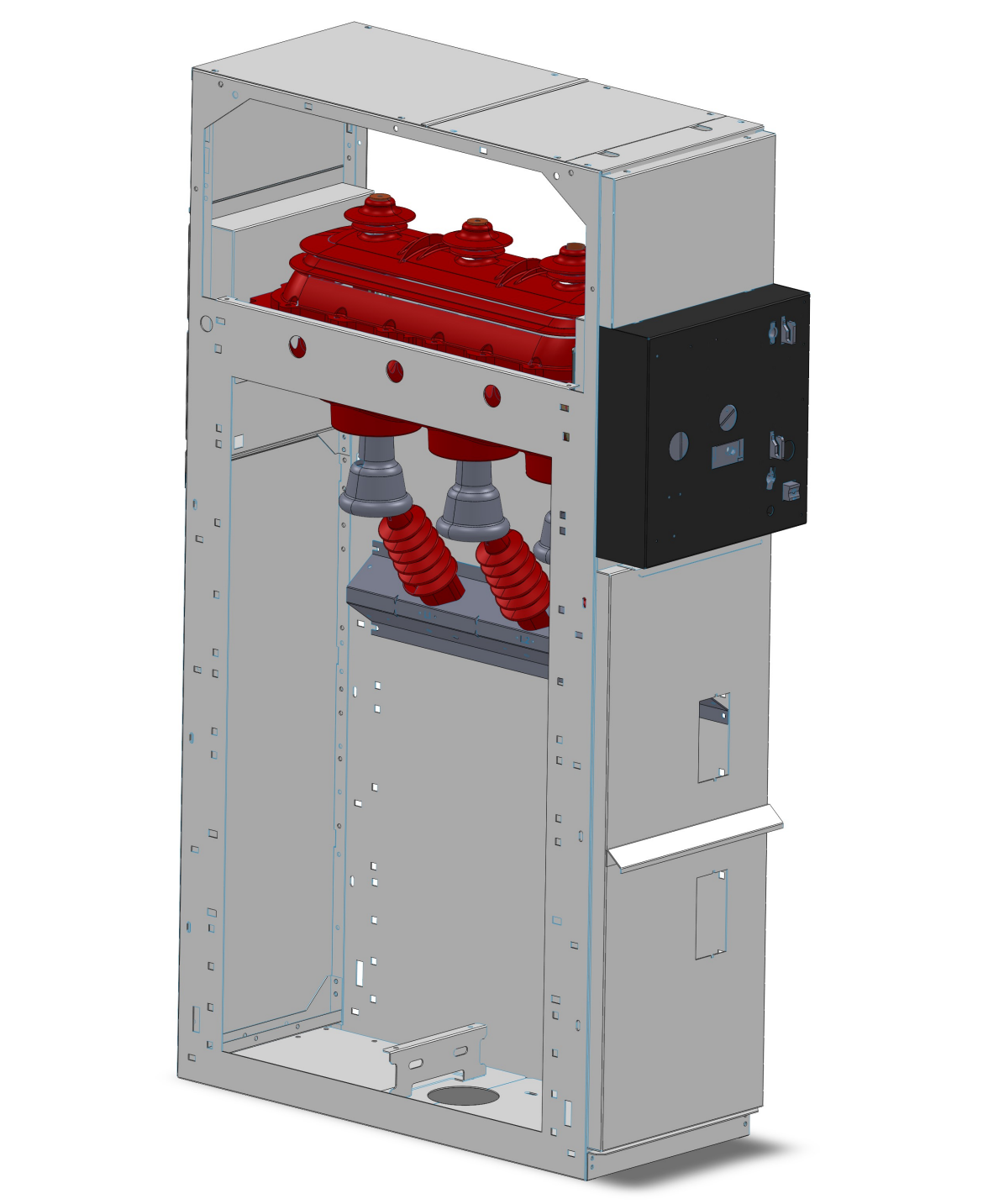

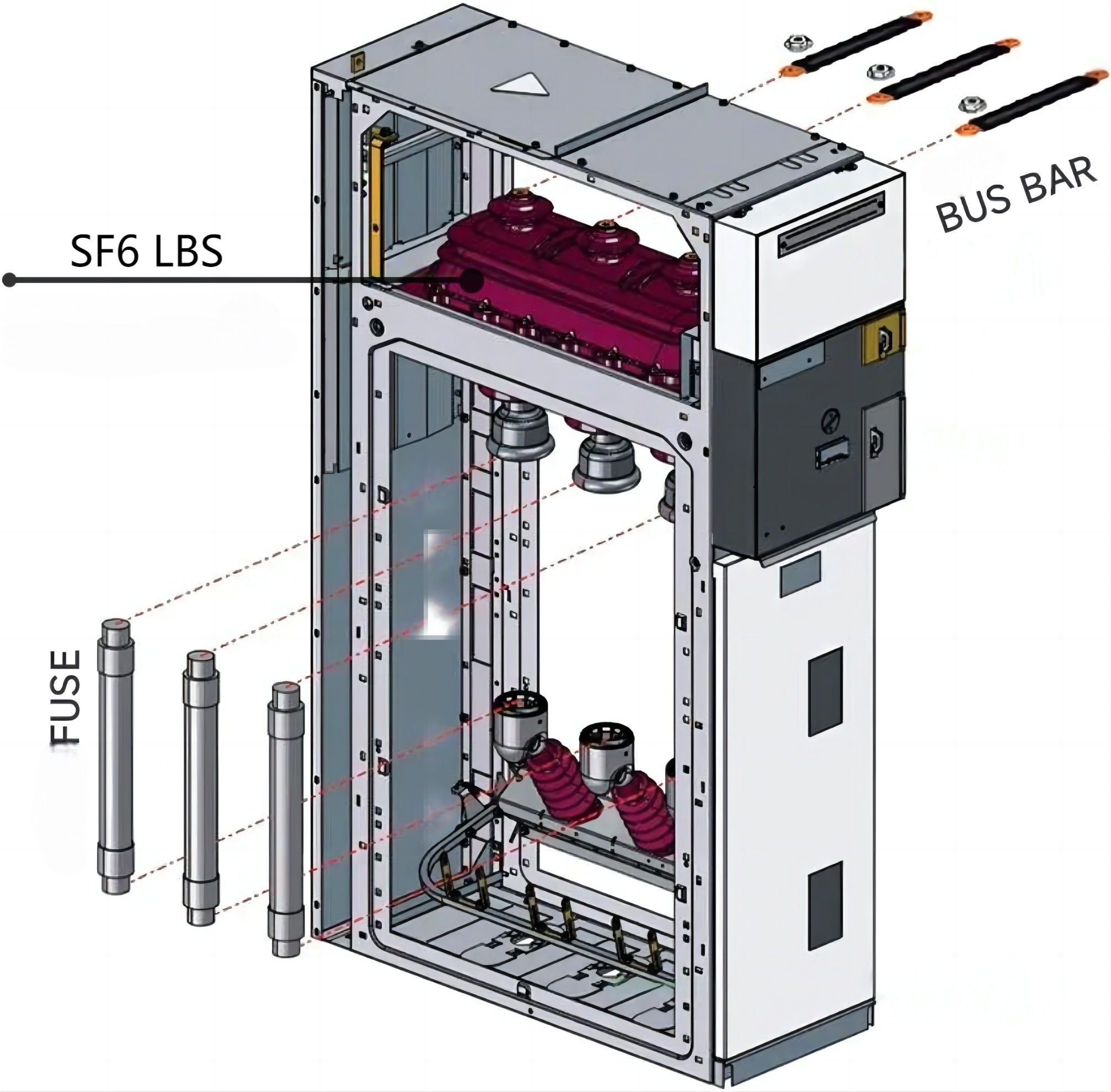

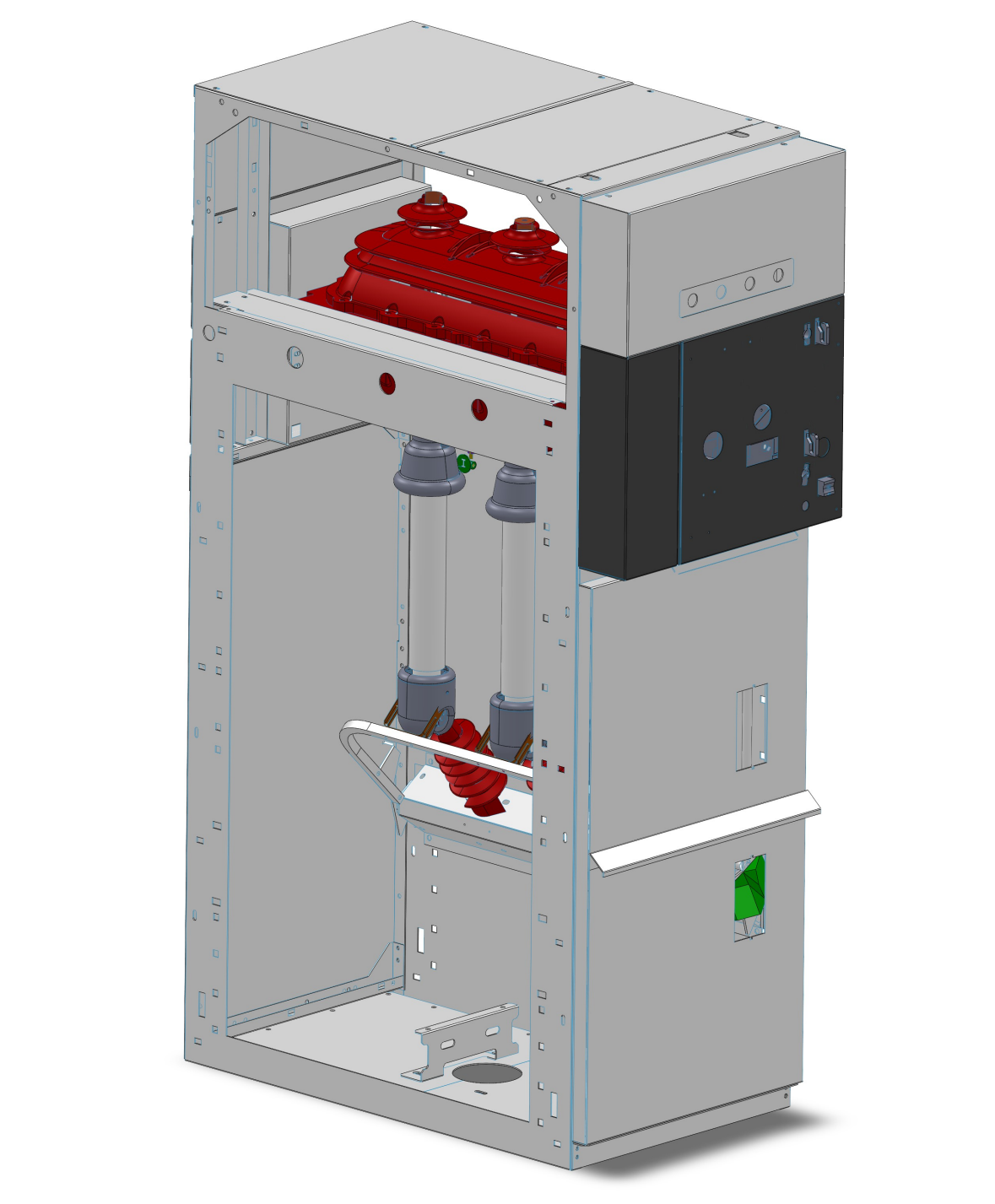

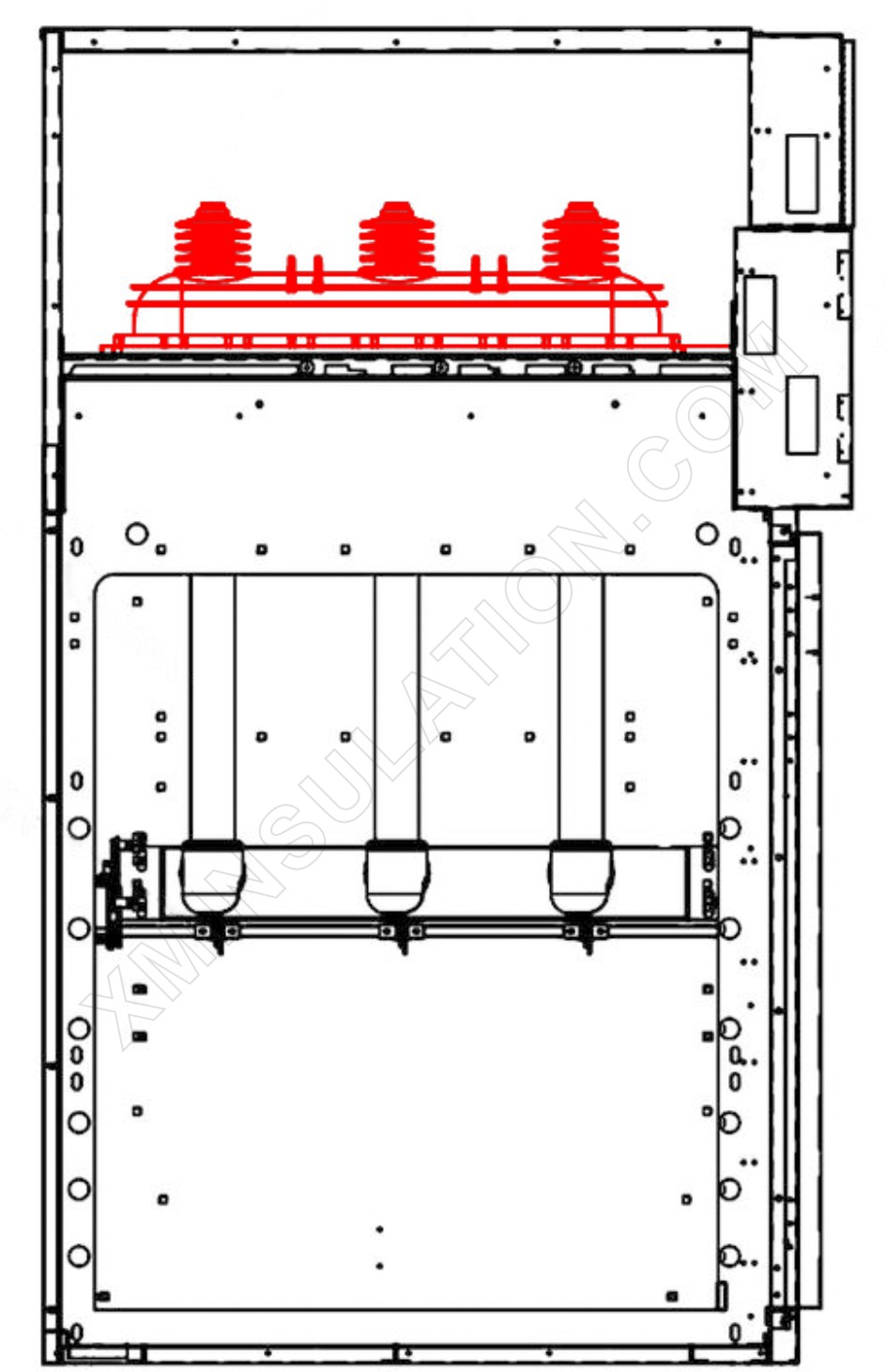

Дисплей распределительного шкафа

Установка и Комиссияing



1. Перед установкой и отладкой обязательно внимательно прочтите инструкцию и выполните следующие приготовления: Во-первых, проверьте, нет ли повреждений внешнего вида. Поврежденные изделия следует немедленно прекратить. Вторым шагом является удаление загрязнений на поверхности изделия, возникших в результате транспортировки или по другим причинам.
2. При сборке приводного механизма и корпуса выключателя необходимо обеспечить их надежную фиксацию, а их соединительные детали должны быть надежно закреплены на рабочем валу корпуса выключателя, а детали, соединяющие выключатель нагрузки, также должны быть надежно закреплены на корпусе выключателя.

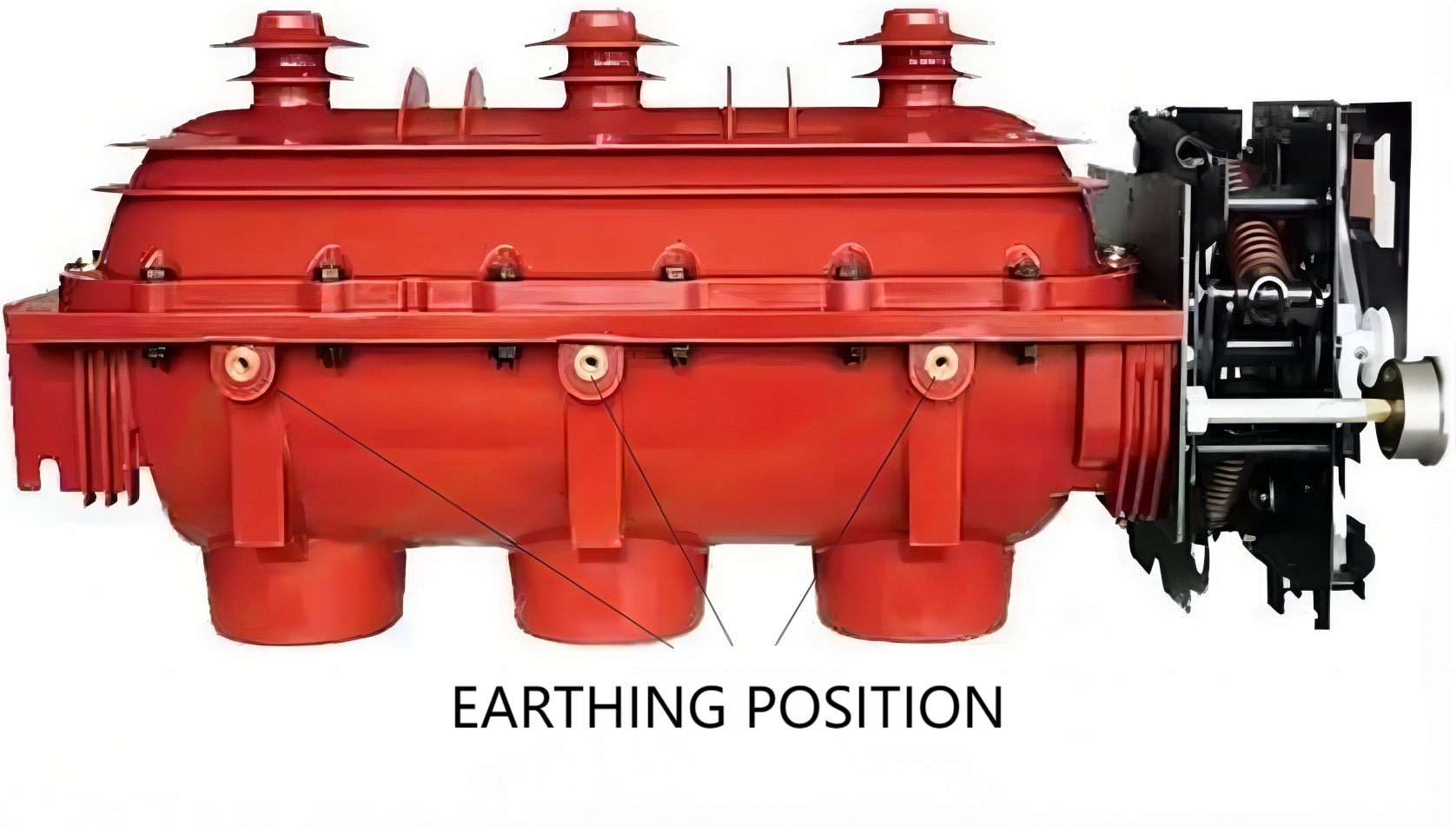

3. После завершения установки убедитесь, что выключатель нагрузки находится в открытом положении, вставьте рабочую рукоятку в рабочее отверстие заземления на верхнем конце панели и поверните рукоятку на 180 градусов по часовой стрелке. Для выполнения замыкания заземления поверните рукоятку на 180 градусов против часовой стрелки. Завершите замыкание заземляющего выключателя.
4. При выполнении операции замыкания сначала убедитесь, что выключатель нагрузки находится в открытом положении, затем вставьте рабочую рукоятку в рабочее отверстие выключателя нагрузки в нижнем конце панели и поверните рабочую рукоятку на 180″ по часовой стрелке, чтобы завершить операцию замыкания выключателя нагрузки.
5. В процессе перемещения выключателя нагрузки из положения замыкания в положение размыкания используйте рабочий механизм типа К, вставьте рабочую рукоятку в рабочее отверстие выключателя нагрузки и поверните рукоятку против часовой стрелки на 180″, чтобы выполнить операцию размыкания; для рабочего механизма типа А нажмите кнопку размыкания, чтобы разомкнуть выключатель нагрузки, проверьте через смотровое окно, правильно ли расположен выключатель, и соответствуют ли соответствующие инструкции по наблюдению требованиям.
6. Примечание: Заземление или нагрузка могут быть включены только тогда, когда переключатель находится в разомкнутом положении!

Техническое обслуживание и уход



При нормальных условиях эксплуатации, когда окружающая среда соответствует требованиям инструкции по установке и эксплуатации, корпус выключателя гарантированно не требует технического обслуживания в течение 20 лет. Из-за различий в окружающей среде все еще требуются необходимые проверки и работы по техническому обслуживанию выключателя нагрузки.

1. В зависимости от условий работы проведите соответствующий визуальный осмотр изоляционного покрытия в период с июня по декабрь и удалите грязные и влажные поверхности.
2. Для обеспечения нормальной работы выполняйте смазку и проверку работоспособности рабочего механизма 1-2 раза в год.
3. Для выключателей нагрузки, оснащенных манометрами, необходимо время от времени проверять показания манометров.
4. Когда ток короткого замыкания проходит через предохранительный комбинированный прибор выключателя нагрузки и один из фазных предохранителей перегорает, все трехфазные предохранители должны быть заменены. При замене заземляющий выключатель должен быть сначала замкнут перед заменой, и убедитесь, что все трехфазные предохранители установлены на место.
