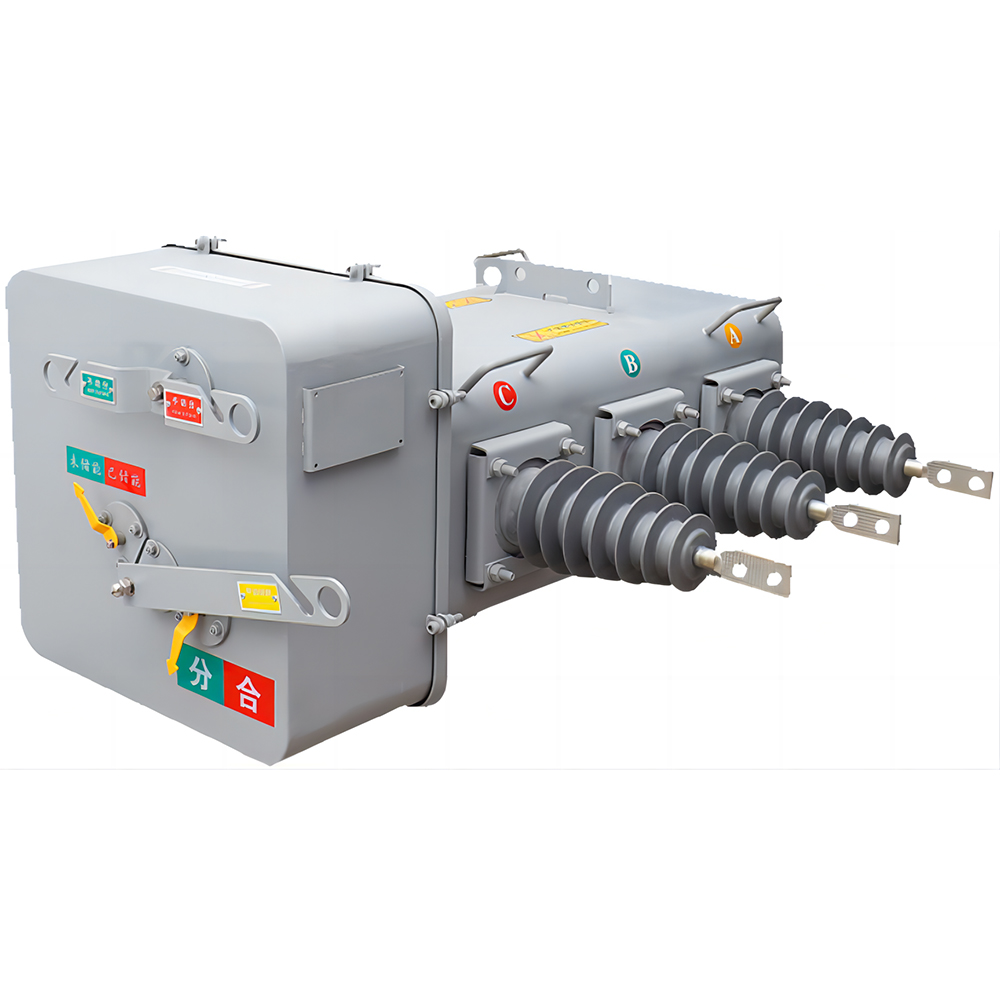

Интеллектуальный наружный элегазовый выключатель 12 кВ, монтируемый на столбе

Категория:

Ппродукт Дописание

Выключатель SF6 для установки на столбе IE-12kV/630A представляет собой полный комплект выключателей для установки на столбе, разработанных в соответствии со стандартами первичной и вторичной сварки. Выключатель имеет компактную конструкцию, разумную компоновку и полный набор функций. Все индикаторы соответствуют техническим требованиям первичной и вторичной сварки; встроенные высокоточные трансформаторы тока, трансформаторы тока нулевой последовательности и датчики напряжения нулевой последовательности обладают характеристиками широкого диапазона измерений, высокой точности измерений, стабильной надежности и малой потери мощности. Полные аналоговые величины удобны для точного определения различных неисправностей линии.

12kV-630A мачтовый выключатель SF6 взаимодействует с FTU и имеет интеллектуальные функции, такие как измерение, защита, управление, сигнализация, телеуправление и сетевое взаимодействие, онлайн-мониторинг и диагностика, точное определение точек заземления, измерение потерь в линии и регистрация неисправностей. Он подходит для воздушных распределительных линий 12kV и пользовательских ответвлений. Он может быстро отделить участок неисправности и изолировать неисправность в пределах пользовательского граничного участка, чтобы предотвратить распространение неисправностей пользователя на всю распределительную линию и вызвать масштабные отключения электроэнергии.

Первый и Свторой Фиспользование Феатуры



Первичный SF6 Сцепь Брейкер Сведьма Пискусство:

  1. Данное изделие обладает значительными преимуществами, такими как простая конструкция, отличные характеристики гашения дуги и изоляции, низкая рабочая мощность, высокие номинальные параметры, длительный срок службы и длительный период без технического обслуживания.
  2. Распределительная коробка изготовлена из нержавеющей стали марки 304, что соответствует требованиям коррозионной стойкости при постоянном использовании.
  3. В главной цепи используются контакты из медно-вольфрамового сплава, а контактные пальцы выполнены в виде лепестков из медно-вольфрамового сплава, что обеспечивает высокую отключающую способность, большую токостойкость, высокую надежность, большое расстояние размыкания контактов при размыкании и отсутствие тока утечки между разломами.
  4. Благодаря устройству сброса высокого давления, даже в случае возникновения внутренней неисправности, ящик не будет поврежден из-за внезапного повышения давления газа в ящике.
  5. Установите блокировочное устройство сигнализации низкого давления (опционально). Когда автоматический выключатель находится под чрезмерно низким давлением, блокировочное устройство сигнализации низкого давления может эффективно механически заблокировать рабочий механизм и обеспечить вспомогательный контакт для контроллера, тем самым значительно повышая эффективность переключения и эксплуатационную надежность.
  6. Он имеет терминальные входящие и исходящие линии и изолированные кабельные входящие и исходящие линии. Изолированные кабельные входящие и исходящие линии могут эффективно избегать коротких замыканий между входящим и исходящим терминалами линии, вызванных внешними факторами.
  7. Передовая технология фарфоровой оболочки для входящих и исходящих линий может быть использована для эффективного предотвращения коронного разряда во время работы переключателя. Органические изоляционные рукава также могут быть предоставлены для полного предотвращения разрыва фарфоровых бутылок, вызванного внешними силами и молнией, а также растрескивания, вызванного фарфоровыми факторами.
  8. Настройка устройства защиты ТТ/РТН: Для предотвращения перегрузки по току и обрыва цепи ТТ устройства измерения тока, устройство измерения перенапряжения устройства измерения напряжения оснащено модулем защиты ТТ/РТН.
  9. Настройте устройство защиты датчика напряжения: предотвратите перенапряжение датчиков фазного напряжения и напряжения нулевой последовательности.

Трехуровневый коробчатый тип, простая конструкция и компактная планировка.

Вторичный яинтеллигентный Сконтролер Пискусство:

  1. Соответствует стандарту IEC 61850 для обеспечения готовности к работе.
  2. Он оснащен высокопроизводительным цифровым сигнальным процессором и крупномасштабной программируемой логической матрицей, обладает мощными возможностями обработки данных в реальном времени и богатыми ресурсами памяти, а также отвечает требованиям приложений к передовому прикладному программному обеспечению и коммуникациям, управлению системой, взаимодействию человека с компьютером и другим функциям.
  3. Его можно гибко настраивать в соответствии с потребностями, чтобы облегчить реализацию функций «двух удаленных» или «трех удаленных».
  4. Модульная и стандартизированная структура, использующая высокоскоростную последовательную шину реального времени, гибкое расширение и простота обслуживания.
  5. Основанный на операционной системе Linux реального времени, он принимает иерархическую и модульную структуру программного обеспечения. Приложения получают доступ к базовым ресурсам и данным через открытые интерфейсы, отделяют данные от приложений и поддерживают динамическую загрузку и выгрузку приложений. Приложения являются plug-and-play. Предоставляют единую платформу поддержки для различных интеллектуальных приложений распределительной сети.
  6. Предоставляет среду разработки программного обеспечения, подобную ПК, которая позволяет легко открывать новые прикладные программы и добавлять новые функции приложений.
  7. Программное и аппаратное резервирование с высокой отказоустойчивостью, возможностями самодиагностики и самовосстановления.
  8. Интерфейс связи является стандартным и полным, отвечающим потребностям локального взаимодействия, локального обслуживания и удаленной связи.
  9. Чип промышленного класса, адаптируемый к широкому диапазону температур окружающей среды (-40~+85℃).
  10. Уникальная конструкция с хорошими характеристиками защиты от дождя, влаги, обрастания, вибрации, вентиляции и рассеивания тепла.
  11. Строгая конструкция молниезащиты и защиты от электромагнитных помех, помехоустойчивость соответствует требованиям стандарта МЭК IV.

Продукт Размеры

Установка и настройка

  1. Проверьте, соответствуют ли модель и технические характеристики выключателя условиям заказа.
  2. Проверьте полноту сопроводительных документов и приложений.
  3. Проверьте, нет ли на поверхности выключателя вмятин, а также повреждений или трещин на изолирующих деталях.
  4. Проверьте, не деформирована ли коробка, и проверьте ее герметичность.
  5. Ослабли ли крепления?
  6. Вручную или электрически замкните и разомкните автоматический выключатель 10 раз, при этом размыкание и замыкание должны быть надежными.
  7. Проверьте, указывает ли стрелка манометра на зеленую зону.
  8. Проведите испытание на перегрузку по току, значение уставки перегрузки по току должно соответствовать требованиям.
  9. При повреждении товара или возникновении других вопросов рекомендуется сфотографировать повреждения на месте и своевременно уведомить об этом производителя.
  10. Соблюдайте правила безопасности при подъеме. Необходимо зацепить четыре подъемных кольца на коробке и поднять ее горизонтально.
  11. Закрепите автоматический выключатель на монтажном кронштейне болтами. Монтажная поверхность должна быть плоской. Если четыре точки крепления не находятся на одной плоскости, следует добавить шайбы для регулировки, чтобы предотвратить деформацию всей конструкции автоматического выключателя из-за напряжения.
  12. Когда выключатель подключен к шине, выходной конец выключателя не должен подвергаться постоянному напряжению, давлению или крутящему моменту.
  13. После установки необходимо осмотреть и очистить автоматический выключатель.

Мобслуживание

  1. Необходимо регулярно проверять автоматический выключатель и удалять загрязнения с поверхности изолирующих частей.
  2. Регулярно проверяйте, находится ли стрелка манометра в зеленой зоне. Если стрелка манометра близка к красной зоне, обратитесь к производителю для своевременного обслуживания.
  3. В местах с частыми операциями следует обращать внимание на износ контактов, а автоматический выключатель нельзя использовать сверх допустимого времени отключения короткого замыкания и срока службы.
  4. На что следует обратить внимание:
  5. Во время обслуживания выключатель должен находиться в состоянии без накопления энергии и в открытом состоянии, а все источники питания должны быть отключены. Поскольку пружины в состоянии накопления энергии и закрытия накопили энергию, если вы не будете осторожны во время обслуживания, движение механизма может повредить ваши руки.
  6. Техническое обслуживание должно выполняться профессионалами.
  7. После технического обслуживания, особенно после замены деталей или повторной регулировки, следует проверить механические характеристики выключателя, чтобы убедиться в его соответствии техническим условиям.

Иллюстрация установки

◆Специальная настройка

Вышеуказанные параметры являются типичными данными; Если существующие стили не соответствуют вашим конкретным требованиям, пожалуйста, свяжитесь с нами для индивидуального дизайна. Мы обладаем значительными навыками индивидуальной разработки и производства, что позволяет нам предоставлять индивидуальные решения клиентам по всему миру.
