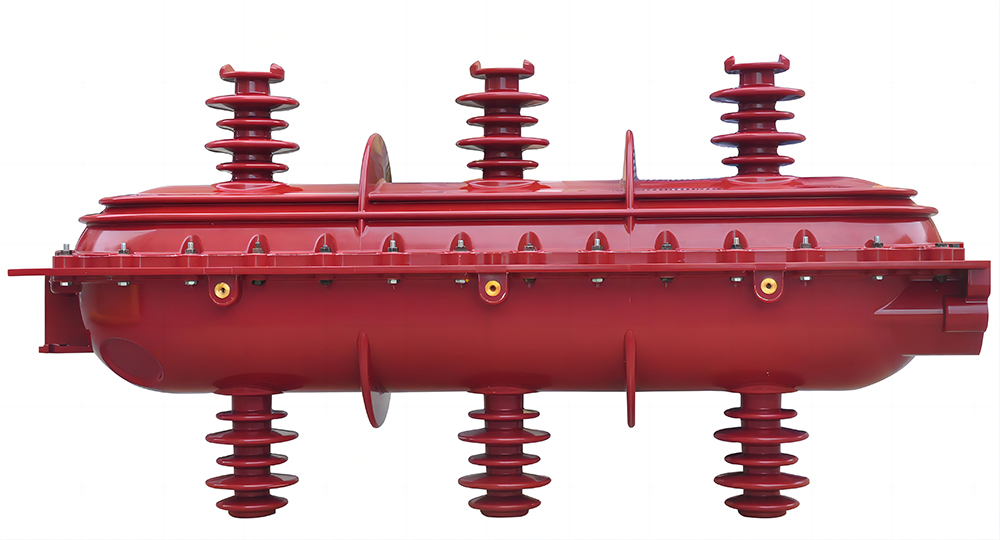

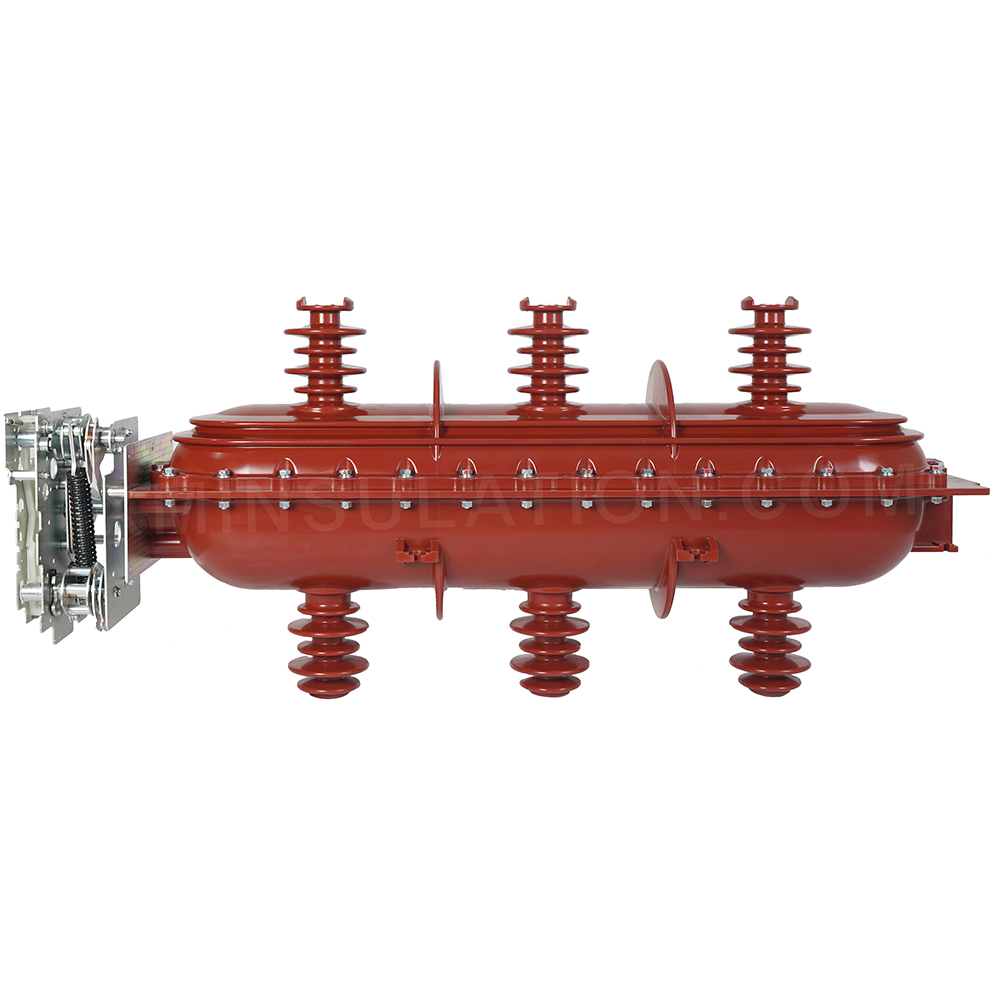

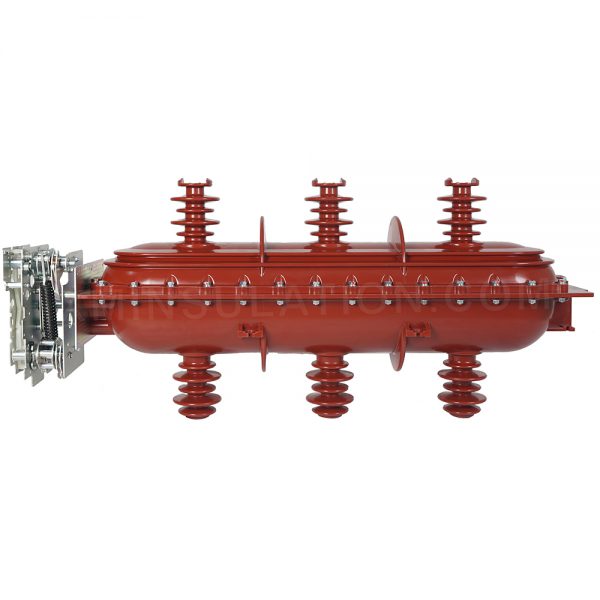

40.5kV ਇਨਡੋਰ SF6 ਸਵਿੱਚ-ਡਿਸਕਨੈਕਟਰ FL(R)N36 ਲੋਡ ਬਰੇਕ ਸਵਿੱਚ LBS

ਆਮ ਜਾਣਕਾਰੀ

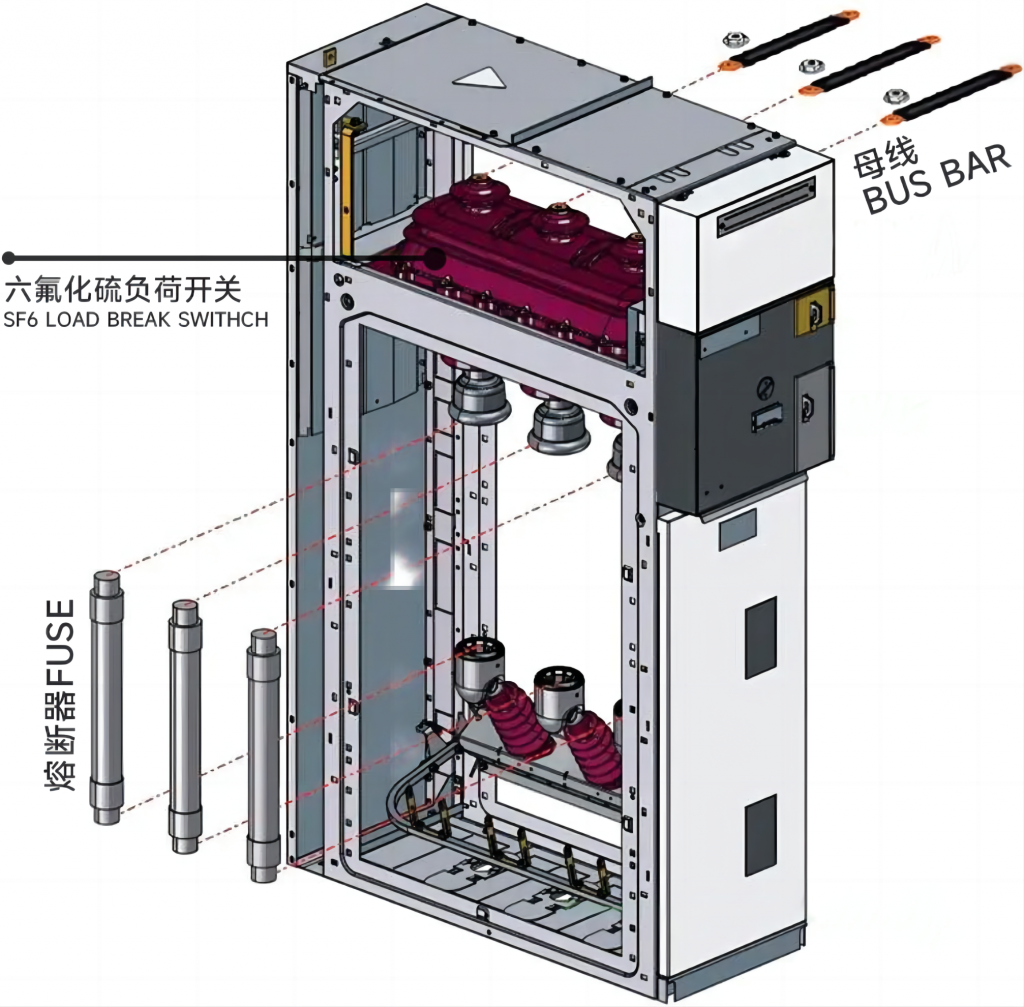

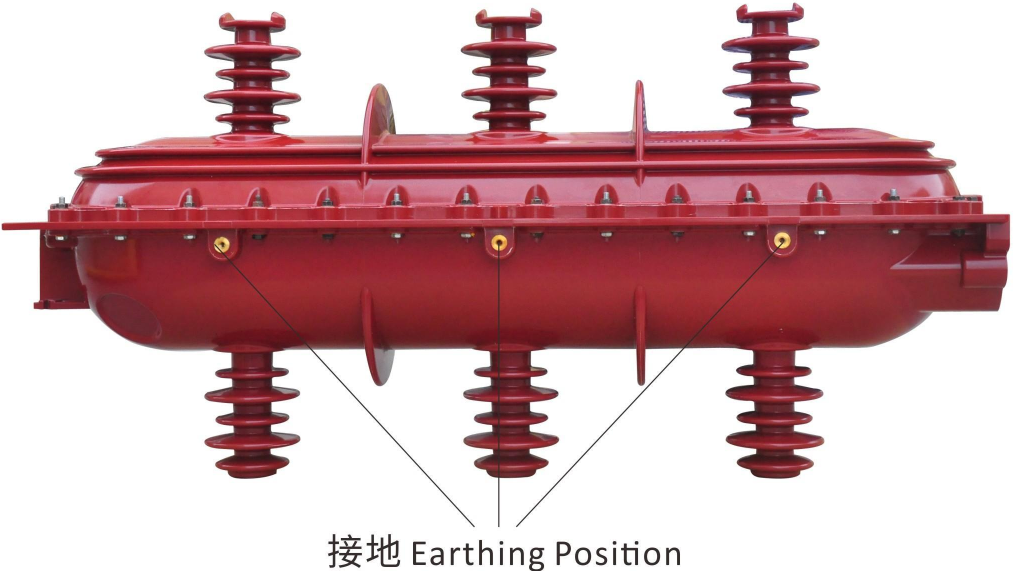

40.5kV Indoor SF6 Switch-Disconnector FL(R)N36 Load Break Switch LBS is a double-break rotary load switch using SF6 gas as the insulating and arc-extinguishing medium. It is suitable for 35-40.5kV power distribution systems. Each switch is permanently sealed after being filled with 0.4bar pressure SF6 gas. The switch can be installed vertically or horizontally. The typical installation method in the ring main unit is to install a steel partition horizontally between the cable room and the busbar room. This installation method isolates the busbar from the cable joint to comply with safety requirements for operation and maintenance.

Combining the FLN36-40.5kV indoor high-voltage SF6 load switch with other electrical components can realize control and protection functions and serve as the control and protection of electrical equipment in industrial and mining enterprises, civil power supply and secondary substations. It is used to make and break load current and overload current. It can also be used to make and break no-load long lines, no-load transformers and capacitor banks. The series combination of load switch and current-limiting fuse can be used instead of a circuit breaker, that is, the load switch is responsible for closing and breaking various load currents, while the current-limiting fuse is responsible for breaking larger overload currents and short-circuit currents.

ਇਹ ਉਤਪਾਦ GB3804, GB16926, IEC 60265-1 ਅਤੇ GB16926, IEC60420 ਮਿਆਰਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦਾ ਹੈ।

ਢਾਂਚਾਗਤ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

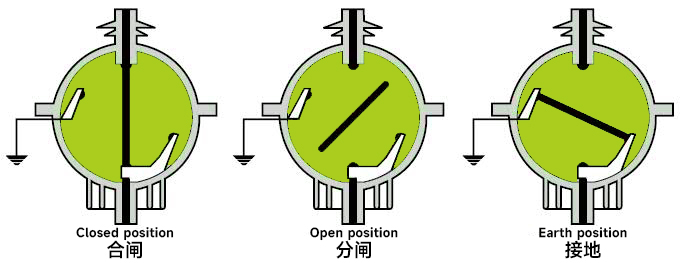

1. The load switch adopts double-break, rotary movable contacts and has the following three states: closing; opening; grounding.
2. Good insulation performance. The load switch uses SF6 as arc extinguishing and insulating medium. The switch is sealed by an upper and lower shell cast by epoxy resin.
3. Good safety performance. If arcing occurs internally, there is a structural weak point at the rear of the enclosure that will burst open, and then the arc vent valve on the cabinet will open and direct the overpressure airflow to the outside of the cabinet.
4. It can be operated manually or electrically, and the operation is convenient and reliable.
5. Three-phase integral installation, good periodicity, small number of parts, easy adjustment and installation, simple and easy, and long life.
6. ਹਰੇਕ ਲੋਡ ਸਵਿੱਚ ਸੀਲ ਕੀਤਾ ਗਿਆ ਹੈ ਅਤੇ ਜੀਵਨ ਭਰ ਲਈ ਰੱਖ-ਰਖਾਅ-ਮੁਕਤ ਹੈ।
7. The load switch and operating mechanism are placed in the detachable upper unit. It is easy to change the load switch cabinet into a load switch + fuse combination electrical cabinet, or change the load switch + fuse combination electrical cabinet into a load switch cabinet. .
8. It can be used as a compact, miniaturized, frequent operation and other places.

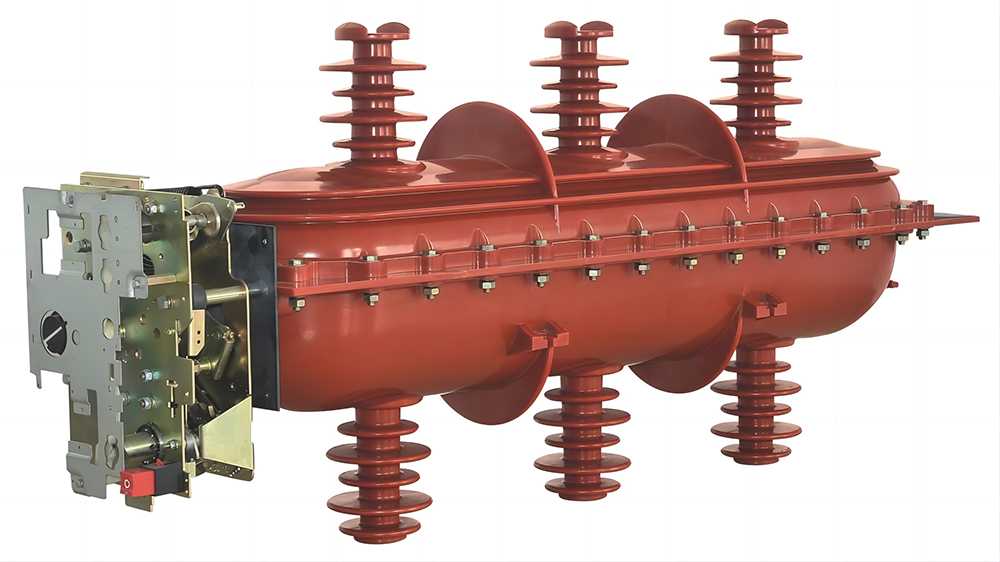

ਓਪਰੇਟਿੰਗ ਮਯਾਂਤਕਵਾਦ

ਲੋਡ ਸਵਿੱਚ ਅਤੇ ਇਸਦੇ ਸੰਯੁਕਤ ਬਿਜਲੀ ਉਪਕਰਣਾਂ ਦੇ ਸਪਰਿੰਗ ਓਪਰੇਟਿੰਗ ਵਿਧੀ ਨੂੰ ਸਿੰਗਲ ਸਪਰਿੰਗ ਓਪਰੇਟਿੰਗ ਵਿਧੀ ਅਤੇ ਡਬਲ ਸਪਰਿੰਗ ਓਪਰੇਟਿੰਗ ਵਿਧੀ ਵਿੱਚ ਵੰਡਿਆ ਗਿਆ ਹੈ। ਸਿੰਗਲ ਸਪਰਿੰਗ ਓਪਰੇਟਿੰਗ ਵਿਧੀ ਨਾਲ ਲੈਸ FLN36-12D ਲੋਡ ਸਵਿੱਚ ਮੁੱਖ ਤੌਰ 'ਤੇ ਆਉਣ ਵਾਲੇ ਅਤੇ ਜਾਣ ਵਾਲੇ ਲਾਈਨ ਕੰਟਰੋਲ ਯੂਨਿਟ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਡਬਲ ਸਪਰਿੰਗ ਓਪਰੇਟਿੰਗ ਵਿਧੀ ਨਾਲ ਲੈਸ FLRN36-12D ਲੋਡ ਸਵਿੱਚ-ਫਿਊਜ਼ ਸੁਮੇਲ ਉਪਕਰਣ ਮੁੱਖ ਤੌਰ 'ਤੇ ਟ੍ਰਾਂਸਫਾਰਮਰ ਸੁਰੱਖਿਆ ਇਕਾਈਆਂ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।

ਵਰਤੋਂ ਈਵਾਤਾਵਰਣ

1. ਵਾਤਾਵਰਣ ਦਾ ਤਾਪਮਾਨ: ਉਪਰਲੀ ਸੀਮਾ +40℃, ਹੇਠਲੀ ਸੀਮਾ -15℃।
2. ਵਾਤਾਵਰਣ ਨਮੀ: ਰੋਜ਼ਾਨਾ ਔਸਤ ਸਾਪੇਖਿਕ ਨਮੀ 95% ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ, ਅਤੇ ਮਾਸਿਕ ਔਸਤ ਸਾਪੇਖਿਕ ਨਮੀ 90% ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ।
3. ਉਚਾਈ: ਉਪਕਰਣ ਸਥਾਪਨਾ ਸਥਾਨ ਦੀ ਵੱਧ ਤੋਂ ਵੱਧ ਉਚਾਈ 2000 ਮੀਟਰ ਹੈ।
4. ਭੂਚਾਲ: ਭੂਚਾਲ ਦੀ ਤੀਬਰਤਾ 8 ਡਿਗਰੀ ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੁੰਦੀ।
5. ਆਲੇ ਦੁਆਲੇ ਦੀ ਹਵਾ ਵਿੱਚ ਕੋਈ ਗੰਭੀਰ ਪ੍ਰਦੂਸ਼ਣ ਨਹੀਂ ਹੈ, ਜਿਵੇਂ ਕਿ ਧੂੜ, ਧੂੰਆਂ, ਰਸਾਇਣਕ ਖੋਰ, ਜਲਣਸ਼ੀਲ ਗੈਸਾਂ, ਗੈਸੋਲੀਨ ਅਤੇ ਨਮਕ ਏਜੰਟ, ਆਦਿ।
6. If you have special requirements, please indicate them when ordering.

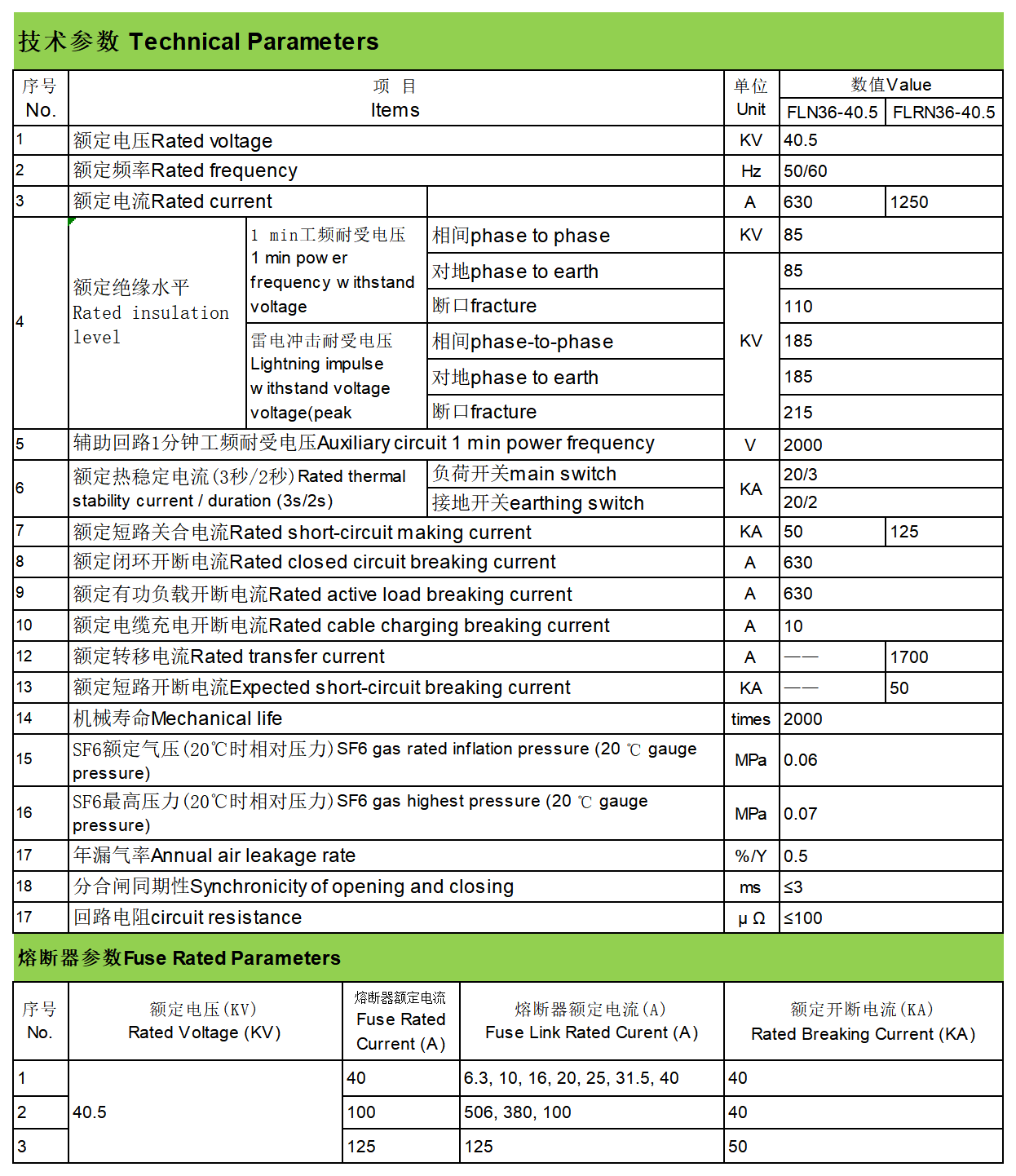

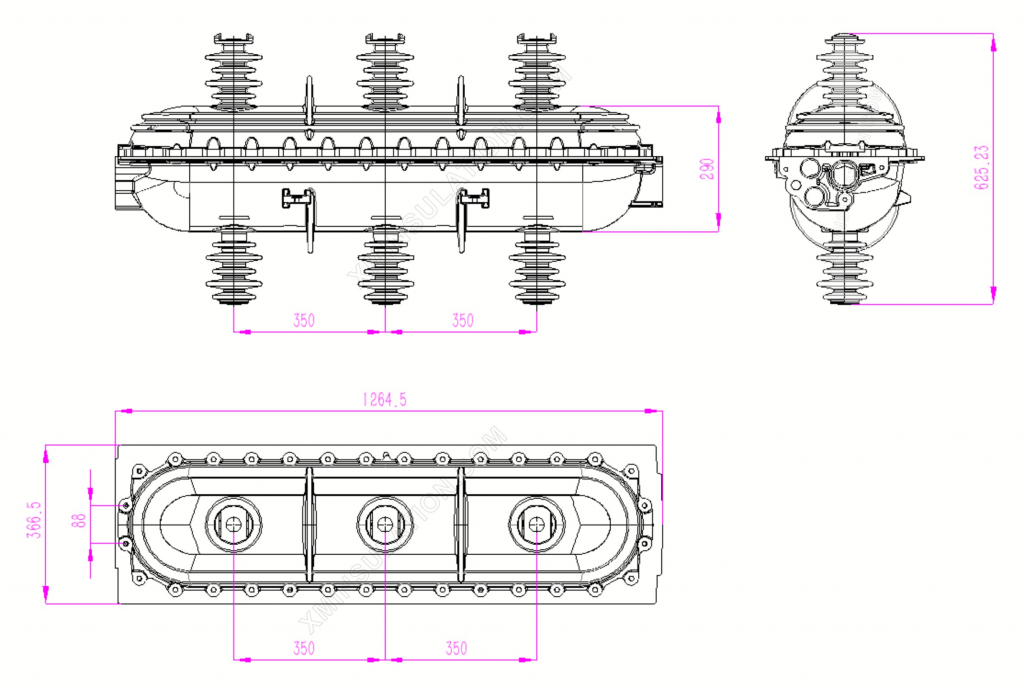

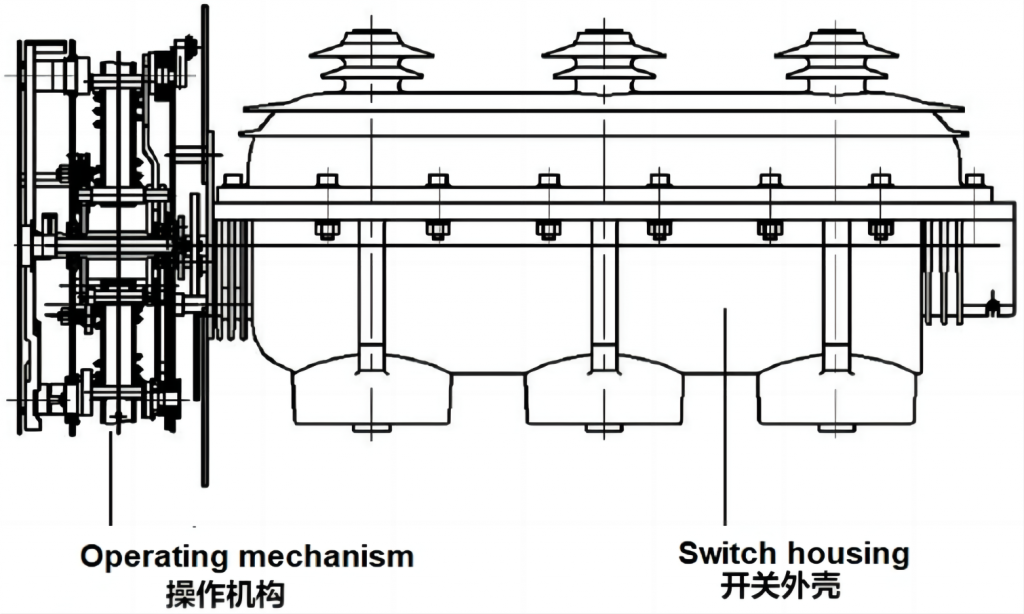

ਦਿੱਖ ਡੀimension ਡੀrawing

Arc ਈxtinguishing and ਬੀreaking ਪੀਸਿਧਾਂਤ

SF6 ਗੈਸ ਵਿੱਚ ਚਾਪ ਬੁਝਾਉਣ ਦੀ ਚੰਗੀ ਕਾਰਗੁਜ਼ਾਰੀ ਹੈ। ਚਾਪ ਨੂੰ ਜਲਦੀ ਬੁਝਾਉਣ ਲਈ, ਜਦੋਂ ਸਵਿੱਚ ਕਰੰਟ ਨੂੰ ਤੋੜ ਰਿਹਾ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਇੱਕ ਚਾਪ ਪੈਦਾ ਹੋਵੇਗਾ ਜਦੋਂ ਗਤੀਸ਼ੀਲ ਅਤੇ ਸਥਿਰ ਸੰਪਰਕਾਂ ਨੂੰ ਵੱਖ ਕੀਤਾ ਜਾਂਦਾ ਹੈ। ਇਸ ਸਮੇਂ, ਸਥਾਈ ਚੁੰਬਕ ਦੇ ਚੁੰਬਕੀ ਖੇਤਰ ਦੇ ਕਾਰਨ, ਚਾਪ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਹਿੱਲਣ ਲਈ ਚਲਾਇਆ ਜਾਵੇਗਾ, ਜਿਸ ਨਾਲ ਚਾਪ ਨੂੰ ਇਹ ਲੰਬਾ ਕੀਤਾ ਜਾਂਦਾ ਹੈ ਅਤੇ ਲਗਾਤਾਰ SF6 ਗੈਸ ਨਾਲ ਜੋੜਿਆ ਜਾਂਦਾ ਹੈ ਤਾਂ ਜੋ ਤੇਜ਼ੀ ਨਾਲ ਵੱਖ ਕੀਤਾ ਜਾ ਸਕੇ ਅਤੇ ਠੰਡਾ ਕੀਤਾ ਜਾ ਸਕੇ। ਜਦੋਂ ਕਰੰਟ ਜ਼ੀਰੋ ਨੂੰ ਪਾਰ ਕਰਦਾ ਹੈ ਤਾਂ ਇਹ ਬੁਝ ਜਾਂਦਾ ਹੈ। ਡਬਲ ਫ੍ਰੈਕਚਰ ਓਪਨਿੰਗ ਦੂਰੀ ਵਿੱਚ ਫ੍ਰੈਕਚਰ ਨੂੰ ਅਲੱਗ ਕਰਨ ਦਾ ਇਨਸੂਲੇਸ਼ਨ ਪੱਧਰ ਹੁੰਦਾ ਹੈ। ਸਥਾਈ ਚੁੰਬਕ ਘੁੰਮਣ ਵਾਲੀ ਚਾਪ ਸਿਧਾਂਤ, ਛੋਟੀ ਓਪਰੇਟਿੰਗ ਪਾਵਰ, ਮਜ਼ਬੂਤ ਬੁਝਾਉਣ ਦੀ ਸਮਰੱਥਾ, ਹਲਕਾ ਸੰਪਰਕ ਬਰਨ, ਅਤੇ ਵਧੀ ਹੋਈ ਬਿਜਲੀ ਦੀ ਉਮਰ।













Installation

1. The product is packaged in a single unit when it leaves the factory. Before unpacking, check whether it has been exposed to rain or moisture. The product should be unpacked indoors. After unpacking, you should conduct a visual inspection of the product to see if it is damaged or damp, and check whether the accompanying accessories and technical information are complete according to the packing list.
2. After unpacking the product, dust, dirt, etc. on the product should be removed.
3. Before the product is put into use, it should be confirmed whether the usage environment conditions are consistent with the specified requirements, otherwise measures should be taken.

Commissioning

The product has been strictly commissioned before leaving the factory. The installed product should be debugged as follows:

1. The speed of just separating and closing should meet the requirements of the factory inspection sheet.
2. Perform 10 closing and opening operations on the load switch and grounding switch. For those equipped with an electric mechanism, 5 closing and opening operations should be performed at the rated operating voltage each time. The action should be reliable.
3. Use a simulated fuse to conduct an impactor opening test on the combined electrical appliance, twice for each phase. The action should be reliable, and the closing operation cannot be achieved after opening.
4. Conduct a power frequency withstand voltage test on the product according to the parameters on the factory inspection sheet.

ਯੂਸage

1. The load switch in normal operation should be in the closing state, the grounding switch should be in the open position, and the grounding switch cannot be closed.
2. During maintenance, the load switch should be opened first and the grounding switch can only be closed after confirming that there is no power at the cable end of the load switch.
3. When replacing the fuse, make sure that the combined electrical appliance is automatically opened before closing the grounding switch and lower grounding knife.
4. The fuse should be installed according to the instruction manual provided by the manufacturer. When installing, the striker of the fuse should be installed in the correct upward direction. Unless it is confirmed that a certain phase fuse does not pass the fault current, the three-phase fuse will be blown after the combination appliance automatically opens. Regardless of whether the firing pin pops out or not, all should be replaced.
5. Load switch. When operating the combined electrical appliance, insert the handle rod into the operating hole and turn it 180 degrees clockwise to close. Otherwise, it is open. The opening of the combined electrical appliance can only be operated through the opening button.
6. Users can install a padlock on the lock of the operating mechanism as needed to prevent misoperation.

ਮaintenance

ਆਮ ਵਰਤੋਂ ਦੀਆਂ ਸਥਿਤੀਆਂ ਵਿੱਚ ਜਿੱਥੇ ਵਾਤਾਵਰਣ ਇੰਸਟਾਲੇਸ਼ਨ ਅਤੇ ਸੰਚਾਲਨ ਨਿਰਦੇਸ਼ਾਂ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ, ਸਵਿੱਚ ਬਾਡੀ ਦੇ 20 ਸਾਲਾਂ ਲਈ ਰੱਖ-ਰਖਾਅ-ਮੁਕਤ ਹੋਣ ਦੀ ਗਰੰਟੀ ਹੈ। ਵਾਤਾਵਰਣ ਦੇ ਅੰਤਰਾਂ ਦੇ ਕਾਰਨ, ਲੋਡ ਸਵਿੱਚ 'ਤੇ ਜ਼ਰੂਰੀ ਨਿਰੀਖਣ ਅਤੇ ਰੱਖ-ਰਖਾਅ ਦਾ ਕੰਮ ਅਜੇ ਵੀ ਜ਼ਰੂਰੀ ਹੈ।

1. ਕੰਮ ਕਰਨ ਵਾਲੇ ਵਾਤਾਵਰਣ ਦੇ ਅਨੁਸਾਰ, ਜੂਨ ਅਤੇ ਦਸੰਬਰ ਦੇ ਵਿਚਕਾਰ ਇਨਸੂਲੇਸ਼ਨ ਕਵਰ ਦਾ ਢੁਕਵਾਂ ਵਿਜ਼ੂਅਲ ਨਿਰੀਖਣ ਕਰੋ, ਅਤੇ ਗੰਦੀਆਂ ਅਤੇ ਗਿੱਲੀਆਂ ਸਤਹਾਂ ਨੂੰ ਹਟਾਓ।
2. Carry out lubrication and operation inspection of the operating mechanism 1 to 2 times a year to ensure normal operation. After the cumulative number of mechanical operations is 2,000 times, the performance of the mechanism should be checked.
3. ਪ੍ਰੈਸ਼ਰ ਗੇਜਾਂ ਨਾਲ ਲੈਸ ਲੋਡ ਸਵਿੱਚਾਂ ਲਈ, ਪ੍ਰੈਸ਼ਰ ਗੇਜਾਂ ਦੀ ਰੀਡਿੰਗ ਦੀ ਸਮੇਂ-ਸਮੇਂ 'ਤੇ ਜਾਂਚ ਕੀਤੀ ਜਾਣੀ ਚਾਹੀਦੀ ਹੈ।
4. ਜਦੋਂ ਲੋਡ ਸਵਿੱਚ ਫਿਊਜ਼ ਕੰਬੀਨੇਸ਼ਨ ਉਪਕਰਣ ਵਿੱਚੋਂ ਇੱਕ ਫਾਲਟ ਕਰੰਟ ਲੰਘਦਾ ਹੈ ਅਤੇ ਇੱਕ ਫੇਜ਼ ਫਿਊਜ਼ ਫੂਕਦਾ ਹੈ, ਤਾਂ ਸਾਰੇ ਤਿੰਨ ਫੇਜ਼ ਫਿਊਜ਼ਾਂ ਨੂੰ ਬਦਲਣਾ ਲਾਜ਼ਮੀ ਹੈ। ਬਦਲਦੇ ਸਮੇਂ, ਬਦਲਣ ਤੋਂ ਪਹਿਲਾਂ ਗਰਾਉਂਡਿੰਗ ਸਵਿੱਚ ਨੂੰ ਪਹਿਲਾਂ ਬੰਦ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ, ਅਤੇ ਇਹ ਯਕੀਨੀ ਬਣਾਉਣਾ ਚਾਹੀਦਾ ਹੈ ਕਿ ਸਾਰੇ ਤਿੰਨ-ਫੇਜ਼ ਫਿਊਜ਼ ਆਪਣੀ ਜਗ੍ਹਾ 'ਤੇ ਸਥਾਪਤ ਹਨ।
5. Users cannot arbitrarily replace electrical components that are inconsistent with the original model.
6. Users should perform maintenance and repairs on products under the guidance of professional and technical personnel. If necessary, they can consult the manufacturer.

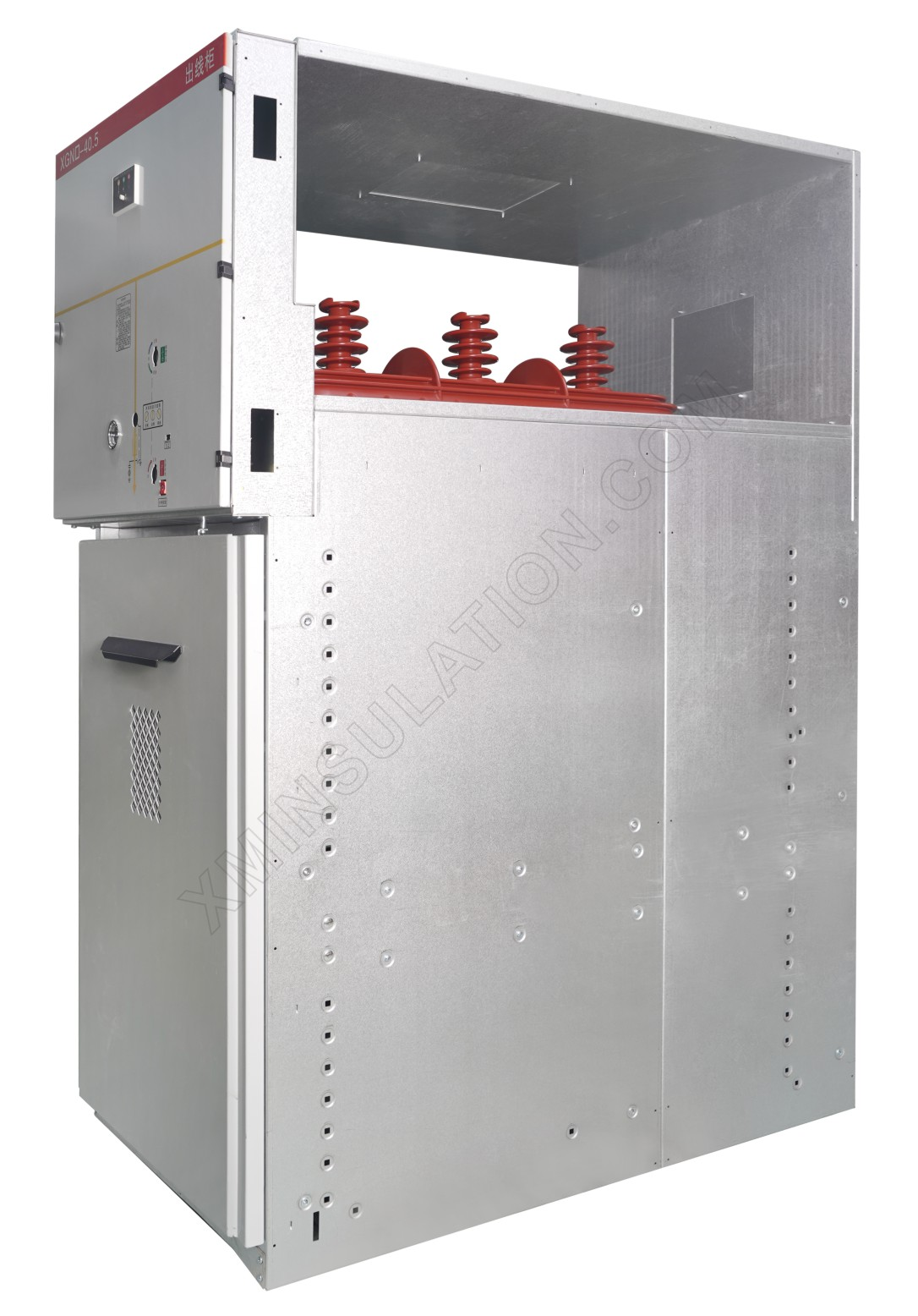

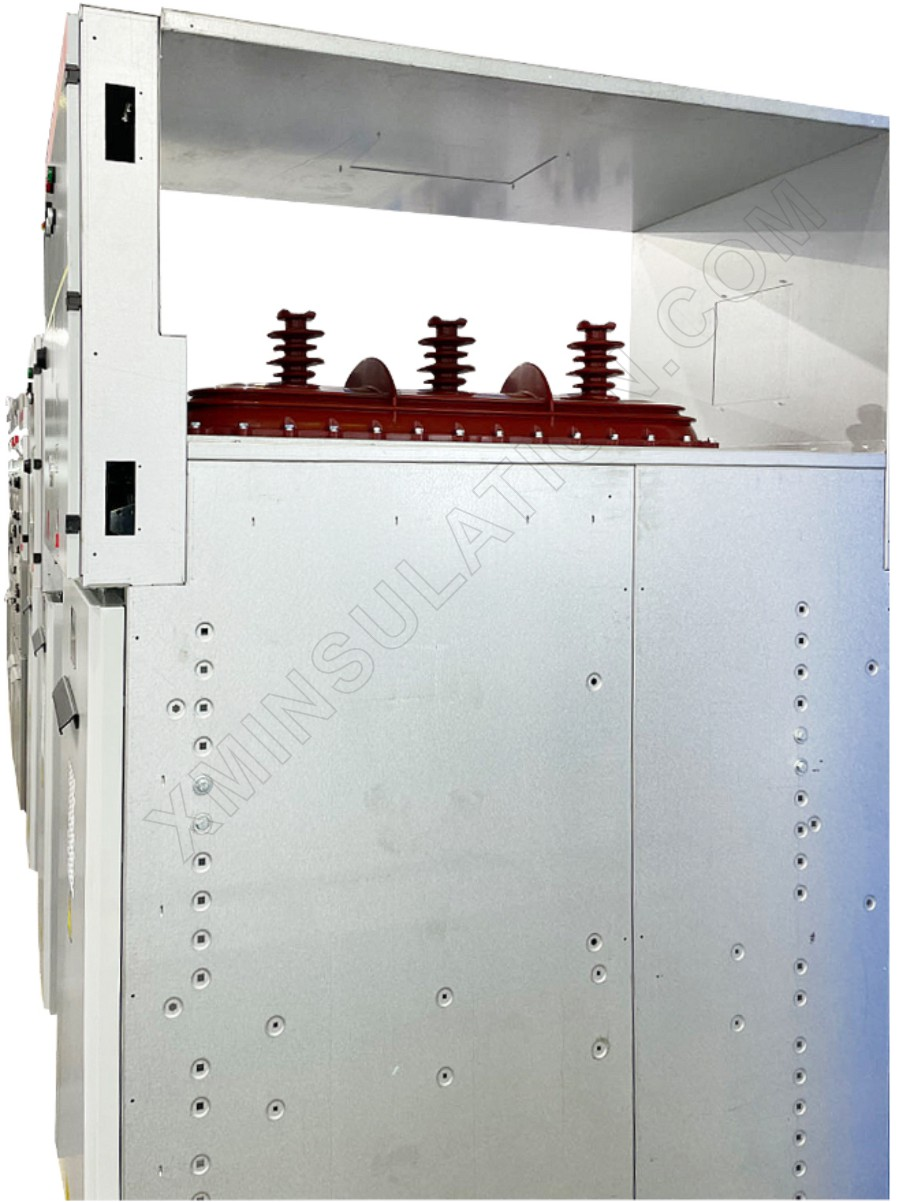

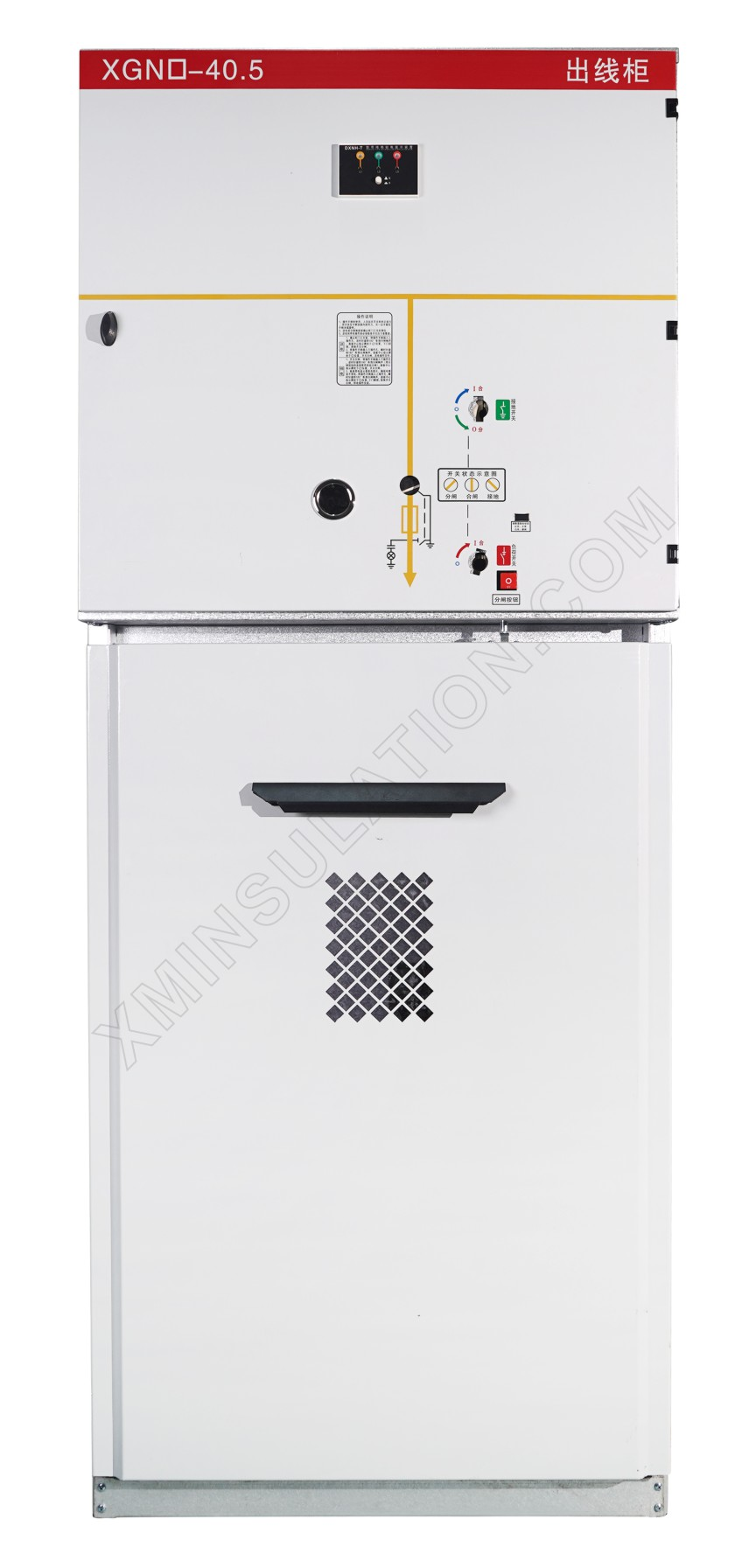

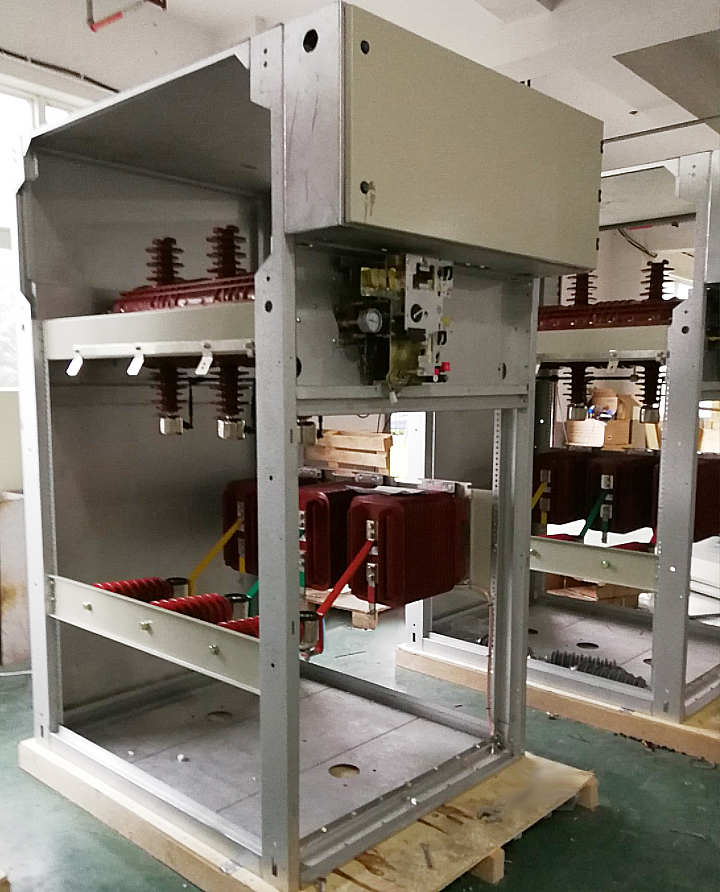

ਸਵਿੱਚ ਕਰੋ ਸੀਅਬਿਨੇਟ ਡੀਇਸਪਲੇ
