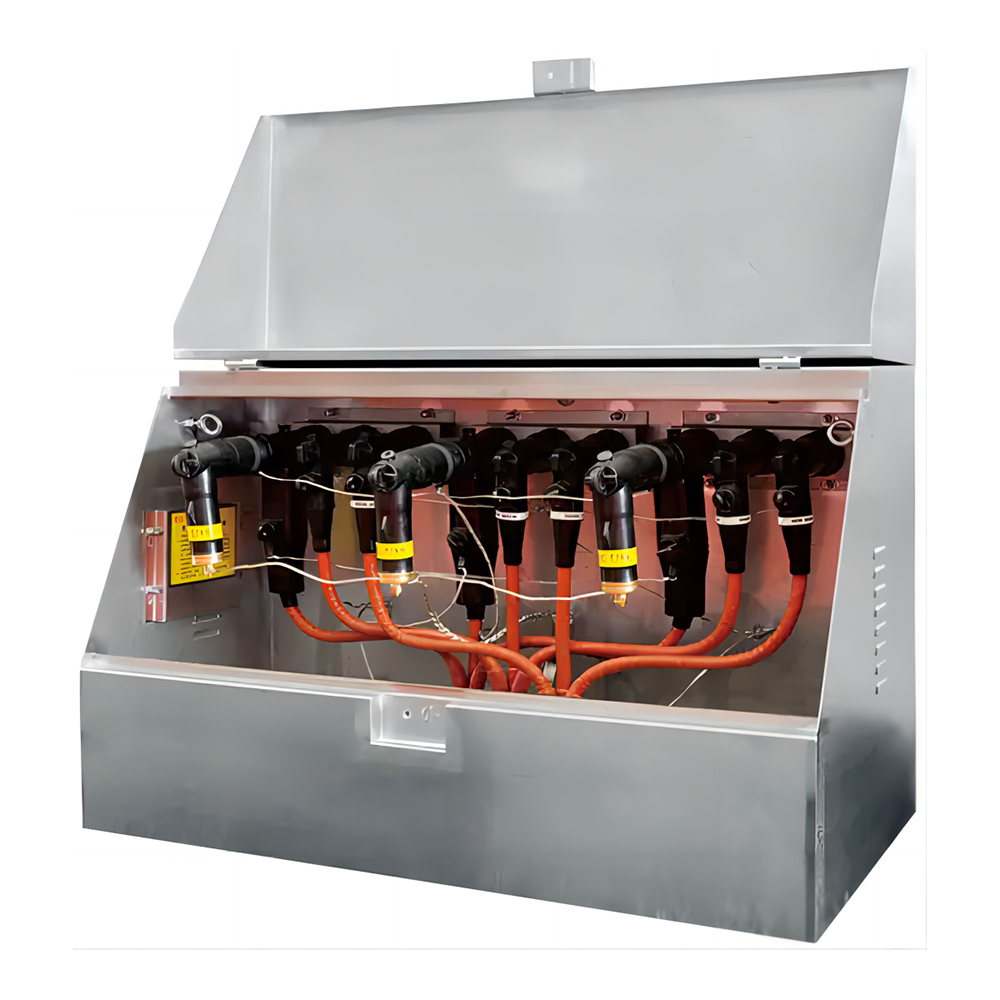

200/600A ਹਾਈ ਵੋਲਟੇਜ ਕੇਬਲ ਬ੍ਰਾਂਚ ਬਾਕਸ (ਅਮਰੀਕੀ ਸਟਾਈਲ)

ਆਮ ਜਾਣਕਾਰੀ

ਕੰਪਨੀ ਦੁਆਰਾ ਤਿਆਰ ਕੀਤੇ ਗਏ ਅਮਰੀਕੀ-ਸ਼ੈਲੀ ਦੇ ਕੇਬਲ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਬਾਕਸ, ਆਪਣੀ ਸ਼ਾਨਦਾਰ ਕਾਰਗੁਜ਼ਾਰੀ, ਮਿਆਰੀ ਡਿਜ਼ਾਈਨ ਅਤੇ ਸੁੰਦਰ ਦਿੱਖ ਦੇ ਨਾਲ, ਕੇਬਲ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਨੈੱਟਵਰਕ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਕੇਬਲ ਇੰਜੀਨੀਅਰਿੰਗ ਉਪਕਰਣਾਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤੇ ਜਾਂਦੇ ਹਨ। ਇਹ ਵੱਡੇ ਉਦਯੋਗਿਕ ਪਾਰਕਾਂ, ਰਿਹਾਇਸ਼ੀ ਖੇਤਰਾਂ ਅਤੇ ਸੰਘਣੀ ਆਬਾਦੀ ਵਾਲੇ ਸ਼ਹਿਰਾਂ ਵਿੱਚ ਵਰਤੇ ਜਾਂਦੇ ਹਨ। ਇਹ ਵੱਖ-ਵੱਖ ਥਾਵਾਂ ਜਿਵੇਂ ਕਿ ਜ਼ਿਲ੍ਹਿਆਂ, ਵਪਾਰਕ ਕੇਂਦਰਾਂ ਅਤੇ ਉੱਚੀਆਂ ਇਮਾਰਤਾਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਮਾਨਤਾ ਪ੍ਰਾਪਤ ਹੈ। ਇਹ ਇੱਕ-ਪਾਸੜ ਦਰਵਾਜ਼ਾ ਖੋਲ੍ਹਣ ਅਤੇ ਖਿਤਿਜੀ ਮਲਟੀ-ਪਾਸ ਬੱਸਬਾਰ ਦੁਆਰਾ ਦਰਸਾਇਆ ਗਿਆ ਹੈ। ਇਸਦੇ ਮਹੱਤਵਪੂਰਨ ਫਾਇਦੇ ਹਨ ਜਿਵੇਂ ਕਿ ਛੋਟੀ ਚੌੜਾਈ, ਲਚਕਦਾਰ ਸੁਮੇਲ, ਪੂਰਾ ਇਨਸੂਲੇਸ਼ਨ, ਅਤੇ ਪੂਰੀ ਸੀਲਿੰਗ। ਦਰਜਾ ਪ੍ਰਾਪਤ ਕਰੰਟ ਦੇ ਅਨੁਸਾਰ, ਇਸਨੂੰ ਆਮ ਤੌਰ 'ਤੇ ਦੋ ਕਿਸਮਾਂ ਵਿੱਚ ਵੰਡਿਆ ਜਾ ਸਕਦਾ ਹੈ: 600A ਮੁੱਖ ਸਰਕਟ ਅਤੇ 200A ਸ਼ਾਖਾ ਸਰਕਟ। 600A ਮੁੱਖ ਸਰਕਟ ਸਕ੍ਰੂ-ਇਨ ਬੋਲਟ ਫਿਕਸਡ ਕਨੈਕਸ਼ਨ ਨੂੰ ਅਪਣਾਉਂਦਾ ਹੈ; 200A ਸ਼ਾਖਾ ਸਰਕਟ ਪਲੱਗ-ਇਨ ਕਨੈਕਸ਼ਨ ਨੂੰ ਅਪਣਾਉਂਦਾ ਹੈ ਅਤੇ ਇਸਨੂੰ ਲੋਡ ਦੇ ਹੇਠਾਂ ਪਲੱਗ ਅਤੇ ਪਲੱਗ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।

ਉਤਪਾਦ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

1. ਸੰਖੇਪ ਢਾਂਚਾ, ਛੋਟਾ ਪੈਰਾਂ ਦਾ ਨਿਸ਼ਾਨ, ਆਸਾਨ ਇੰਸਟਾਲੇਸ਼ਨ, ਆਸਾਨ ਸੰਚਾਲਨ ਅਤੇ ਰੱਖ-ਰਖਾਅ-ਮੁਕਤ।
2. ਬਾਕਸ ਬਾਡੀ ਪੂਰੀ ਤਰ੍ਹਾਂ 2mm ਮੋਟਾਈ ਵਾਲੀ ਧਾਤ ਦੀ ਸਟੀਲ ਪਲੇਟ ਜਾਂ ਸਟੇਨਲੈਸ ਸਟੀਲ ਪਲੇਟ ਤੋਂ ਬਣੀ ਹੈ। ਇਹ ਕਠੋਰ ਵਾਤਾਵਰਣ (ਜੀਵਨ ਕਾਲ ≥ 30 ਸਾਲ) ਵਿੱਚ ਭਰੋਸੇਯੋਗ ਢੰਗ ਨਾਲ ਕੰਮ ਕਰਨ ਲਈ ਐਂਟੀ-ਕੋਰੋਜ਼ਨ ਡਿਜ਼ਾਈਨ ਅਤੇ ਵਿਸ਼ੇਸ਼ ਸਪਰੇਅ ਪੇਂਟਿੰਗ ਟ੍ਰੀਟਮੈਂਟ ਨੂੰ ਅਪਣਾਉਂਦਾ ਹੈ।
3. ਬਾਹਰੀ ਹਰ ਮੌਸਮ ਵਿੱਚ, ਪੂਰੀ ਤਰ੍ਹਾਂ ਸੁਰੱਖਿਆ ਵਾਲਾ ਢਾਂਚਾ, ਉੱਚ ਤਾਪਮਾਨ, ਗੰਭੀਰ ਠੰਡ, ਹੜ੍ਹ ਵਿੱਚ ਡੁੱਬਣ, ਅਤੇ ਉੱਚ ਧੂੜ ਵਾਲੇ ਖੇਤਰਾਂ ਲਈ ਢੁਕਵਾਂ।
4. ਪੂਰੀ ਤਰ੍ਹਾਂ ਸੀਲਬੰਦ ਅਤੇ ਪੂਰੀ ਤਰ੍ਹਾਂ ਇੰਸੂਲੇਟਡ ਢਾਂਚਾ, ਕਿਸੇ ਇੰਸੂਲੇਸ਼ਨ ਦੂਰੀ ਦੀ ਲੋੜ ਨਹੀਂ, ਸਾਰੇ ਹਾਈ-ਵੋਲਟੇਜ ਲਾਈਵ ਪਾਰਟਸ ਸਿਲੀਕੋਨ ਰਬੜ ਜਾਂ EPDM ਪ੍ਰੀਫੈਬਰੀਕੇਟਿਡ ਕੇਬਲ ਕਨੈਕਟਰ ਹਨ, ਜੋ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਢੰਗ ਨਾਲ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦੇ ਹਨ।
5. ਲਚਕਦਾਰ ਸੁਮੇਲ ਆਊਟਲੈੱਟ ਸ਼ਾਖਾਵਾਂ ਦੀ ਗਿਣਤੀ ਸੱਤ ਤੱਕ ਪਹੁੰਚਾ ਸਕਦਾ ਹੈ, ਜਿਨ੍ਹਾਂ ਨੂੰ SF ਨਾਲ ਜੋੜਿਆ ਜਾ ਸਕਦਾ ਹੈ। ਲੋਡ ਸਵਿੱਚ ਪਾਵਰ ਸਪਲਾਈ ਲਈ ਇੱਕ ਰਿੰਗ ਨੈੱਟਵਰਕ ਬਣਾਉਂਦਾ ਹੈ, ਜੋ ਕਿ ਵੱਖ-ਵੱਖ ਵਾਇਰਿੰਗ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰੀ ਤਰ੍ਹਾਂ ਪੂਰਾ ਕਰਦਾ ਹੈ।
6. ਕੇਬਲ ਜੋੜ ਨੂੰ ਇੱਕ ਸਵਿੱਚ ਵਜੋਂ ਵਰਤਿਆ ਜਾ ਸਕਦਾ ਹੈ, ਜਿਸਨੂੰ 200A ਲੋਡ ਕਰੰਟ ਨੂੰ ਤੋੜਨ ਲਈ ਲੋਡ ਦੇ ਹੇਠਾਂ ਪਲੱਗ ਅਤੇ ਅਨਪਲੱਗ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।
7. ਫਾਲਟ ਇੰਡੀਕੇਟਰ ਲਗਾਉਣ ਤੋਂ ਬਾਅਦ, ਸਰਕਟ ਫਾਲਟ ਜਲਦੀ ਖੋਜੇ ਜਾ ਸਕਦੇ ਹਨ।
8. ਇੱਕ ਵਾਰ ਦਾ ਨਿਵੇਸ਼ ਛੋਟਾ ਹੁੰਦਾ ਹੈ, ਕੇਬਲ ਦੀ ਲੰਬਾਈ ਘੱਟ ਜਾਂਦੀ ਹੈ, ਇਮਾਰਤ ਦਾ ਖੇਤਰ ਭਰਿਆ ਨਹੀਂ ਹੁੰਦਾ, ਅਤੇ ਪੈਸੇ ਦੀ ਬਚਤ ਹੁੰਦੀ ਹੈ।
9. ਵਰਤਿਆ ਗਿਆ ਕੇਬਲ ਕਨੈਕਟਰ IEEE386 ਸਟੈਂਡਰਡ ਦੀ ਪਾਲਣਾ ਕਰਦਾ ਹੈ।
10. ਸਾਰੇ ਕੇਬਲ ਜੋੜ ਕਰਾਸ-ਲਿੰਕਡ ਪੋਲੀਥੀਲੀਨ ਇੰਸੂਲੇਟਡ ਕੇਬਲਾਂ ਲਈ ਢੁਕਵੇਂ ਹਨ। 200A ਕੇਬਲ ਜੋੜ 35mm²-180mm² ਦੇ ਕੇਬਲ ਕਰਾਸ-ਸੈਕਸ਼ਨ ਵਾਲੀਆਂ ਕੇਬਲਾਂ ਲਈ ਢੁਕਵਾਂ ਹੈ; 600A ਕੇਬਲ ਜੋੜ 25mm²-500mm² ਦੇ ਕੇਬਲ ਕਰਾਸ-ਸੈਕਸ਼ਨ ਵਾਲੀਆਂ ਕੇਬਲਾਂ ਲਈ ਢੁਕਵਾਂ ਹੈ।

ਵਰਤੋਂ ਈਵਾਤਾਵਰਣ

1. ਪੜਾਅ ਵਾਤਾਵਰਣ ਦਾ ਤਾਪਮਾਨ: ਵੱਧ ਤੋਂ ਵੱਧ ਤਾਪਮਾਨ: +40℃, ਘੱਟੋ-ਘੱਟ ਤਾਪਮਾਨ -30℃।
2. ਹਵਾ ਦੀ ਗਤੀ: ਜਦੋਂ 34m/s (700Pa ਤੋਂ ਵੱਧ ਨਾ ਹੋਵੇ)।
3. ਨਮੀ: ਰੋਜ਼ਾਨਾ ਔਸਤ ਸਾਪੇਖਿਕ ਨਮੀ 95% ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ; ਮਾਸਿਕ ਔਸਤ ਸਾਪੇਖਿਕ ਨਮੀ 95% ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ।
4. ਸ਼ੌਕਪ੍ਰੂਫ਼: ਖਿਤਿਜੀ ਪ੍ਰਵੇਗ 0.4m/s2 ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ, ਅਤੇ ਲੰਬਕਾਰੀ ਪ੍ਰਵੇਗ 0.15m/s2 ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ।
5. ਇੰਸਟਾਲੇਸ਼ਨ ਸਾਈਟ ਦਾ ਝੁਕਾਅ: 3° ਤੋਂ ਵੱਧ ਨਹੀਂ।
6. ਇੰਸਟਾਲੇਸ਼ਨ ਵਾਤਾਵਰਣ: ਆਲੇ ਦੁਆਲੇ ਦੀ ਹਵਾ ਖਰਾਬ, ਜਲਣਸ਼ੀਲ ਗੈਸਾਂ, ਪਾਣੀ ਦੀ ਭਾਫ਼, ਆਦਿ ਦੁਆਰਾ ਬਹੁਤ ਜ਼ਿਆਦਾ ਦੂਸ਼ਿਤ ਨਹੀਂ ਹੋਣੀ ਚਾਹੀਦੀ, ਅਤੇ ਇੰਸਟਾਲੇਸ਼ਨ ਵਾਲੀ ਥਾਂ 'ਤੇ ਕੋਈ ਗੰਭੀਰ ਵਾਈਬ੍ਰੇਸ਼ਨ ਨਹੀਂ ਹੋਣੀ ਚਾਹੀਦੀ।

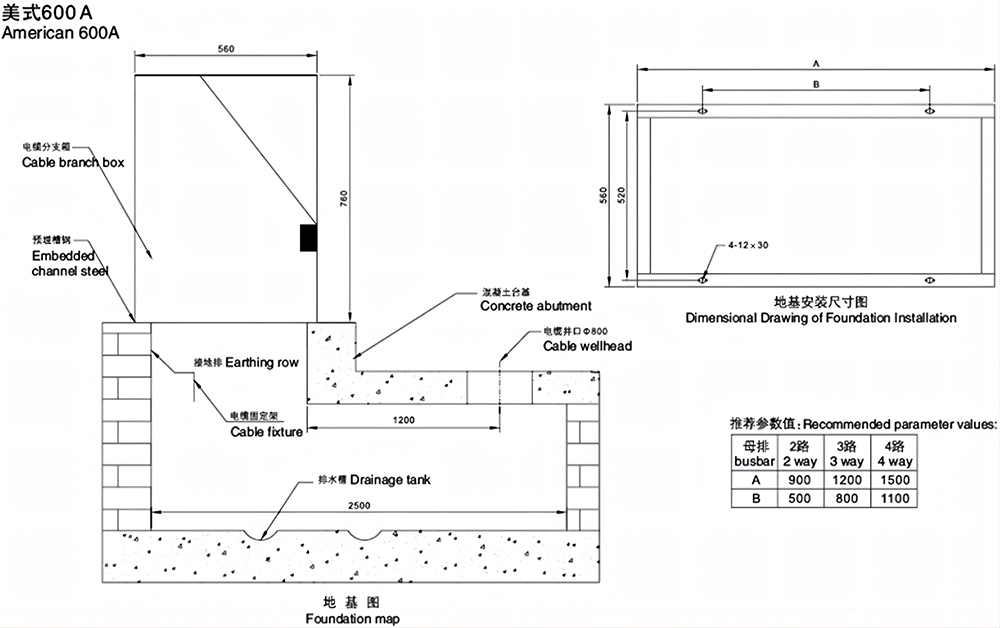

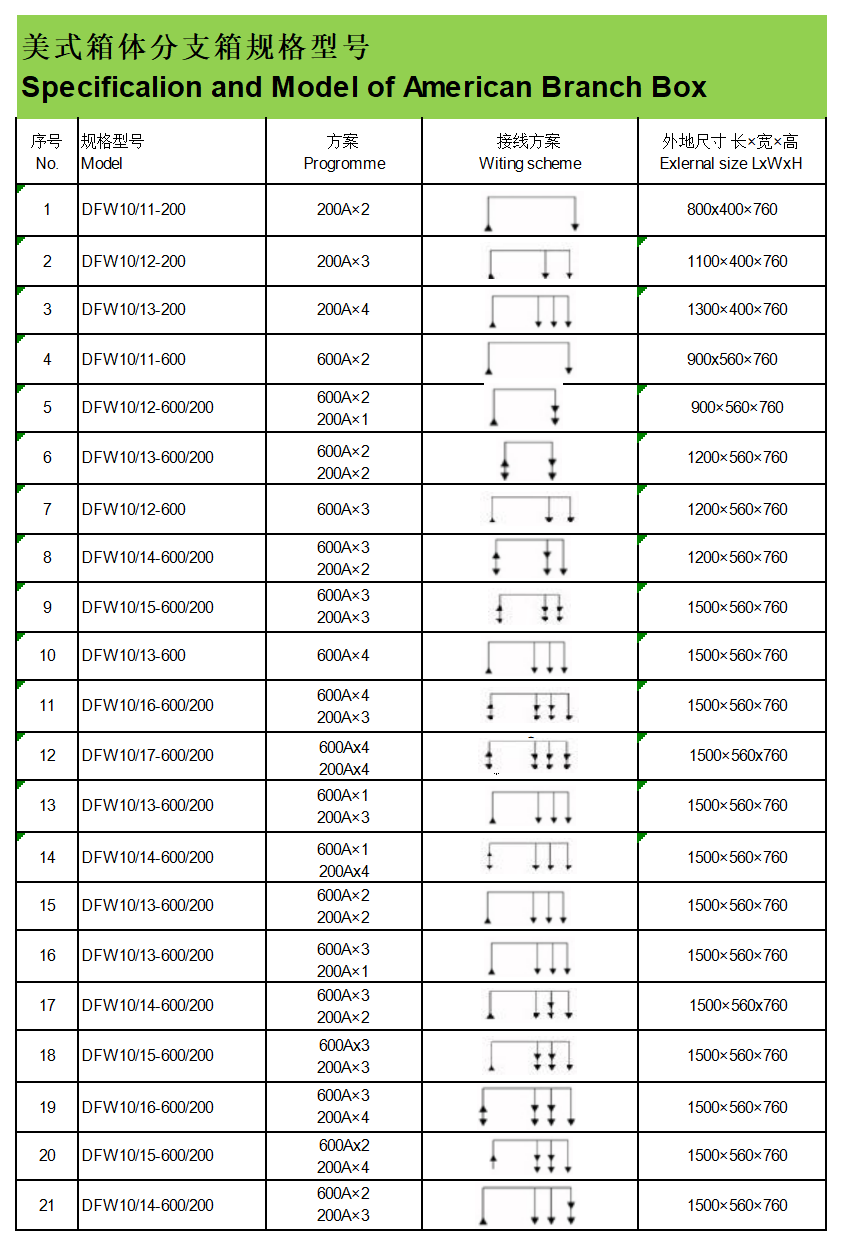

ਕੈਬਨਿਟ ਸੀਮੂਰਤੀਕਰਨ ਪੀਲੈਨ

ਅਮਰੀਕੀ ਸੀਯੋਗ ਡੀਵੰਡ ਬੀਬਲਦ ਸਢਾਂਚਾ ਈਉਦਾਹਰਣ ਡੀਚਿੱਤਰ



ਜੇਕਰ ਸਾਈਟ ਦੀਆਂ ਸੀਮਾਵਾਂ ਕਾਰਨ ਕੇਬਲ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਬਾਕਸ ਨਹੀਂ ਰੱਖਿਆ ਜਾ ਸਕਦਾ ਹੈ, ਤਾਂ ਕੇਬਲ ਜੋੜਾਂ ਨੂੰ ਸਿੱਧੇ ਤੌਰ 'ਤੇ ਜੋੜ ਕੇ ਕਈ ਕੇਬਲ ਸ਼ਾਖਾਵਾਂ ਬਣਾਈਆਂ ਜਾ ਸਕਦੀਆਂ ਹਨ (ਕਿਸੇ ਬੱਸਬਾਰ ਦੀ ਲੋੜ ਨਹੀਂ ਹੈ, ਹੇਠਾਂ ਕੁਨੈਕਸ਼ਨ ਵਿਧੀ ਵੇਖੋ) ਅਤੇ ਕੇਬਲ ਖਾਈ ਜਾਂ ਹੋਰ ਥਾਵਾਂ 'ਤੇ ਰੱਖਿਆ ਜਾ ਸਕਦਾ ਹੈ।

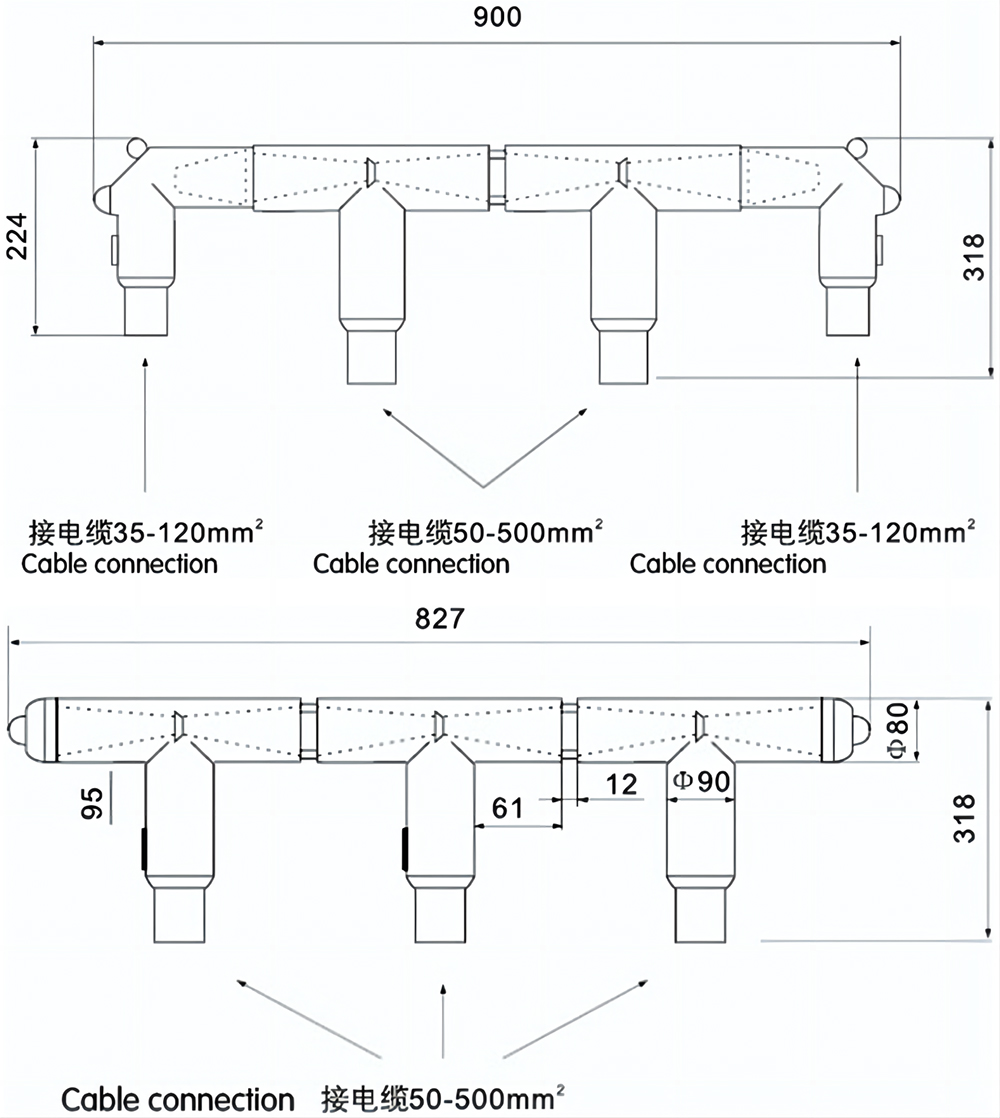

ਉਦਾਹਰਨ 1: ਚਾਰ ਆਉਣ ਵਾਲੀਆਂ ਅਤੇ ਜਾਣ ਵਾਲੀਆਂ ਲਾਈਨਾਂ (2x600A+2x200A)।

ਹਰੇਕ ਸਮੂਹ ਵਿੱਚ ਦੋ T-II ਕੇਬਲ ਕਨੈਕਟਰ, ਦੋ ਕੂਹਣੀ ਕਨੈਕਟਰ ਅਤੇ ਇੱਕ ਵਿਚਕਾਰਲਾ ਕਨੈਕਟਰ ਹੁੰਦਾ ਹੈ। T-II ਕਿਸਮ ਦਾ ਕੇਬਲ ਜੋੜ 200A ਇੱਕ ਪਾਸੇ ਕੂਹਣੀ ਕੇਬਲ ਜੋੜ ਨਾਲ ਜੁੜਿਆ ਹੁੰਦਾ ਹੈ (ਅਤੇ ਦੂਜੇ ਪਾਸੇ ਇੱਕ ਪੂਰੀ ਤਰ੍ਹਾਂ ਇੰਸੂਲੇਟਡ ਆਕਸਾਈਡ ਅਰੈਸਟਰ)।

ਉਦਾਹਰਨ 2: ਤਿੰਨ ਆਉਣ ਵਾਲੀਆਂ ਅਤੇ ਜਾਣ ਵਾਲੀਆਂ ਲਾਈਨਾਂ (3x600A)।

ਹਰੇਕ ਪੜਾਅ ਵਿੱਚ ਤਿੰਨ ਟੀ-ਆਕਾਰ ਵਾਲੇ ਕੇਬਲ ਕਨੈਕਟਰ ਅਤੇ ਦੋ ਵਿਚਕਾਰਲੇ ਕਨੈਕਸ਼ਨ ਕਨੈਕਟਰ ਹੁੰਦੇ ਹਨ।

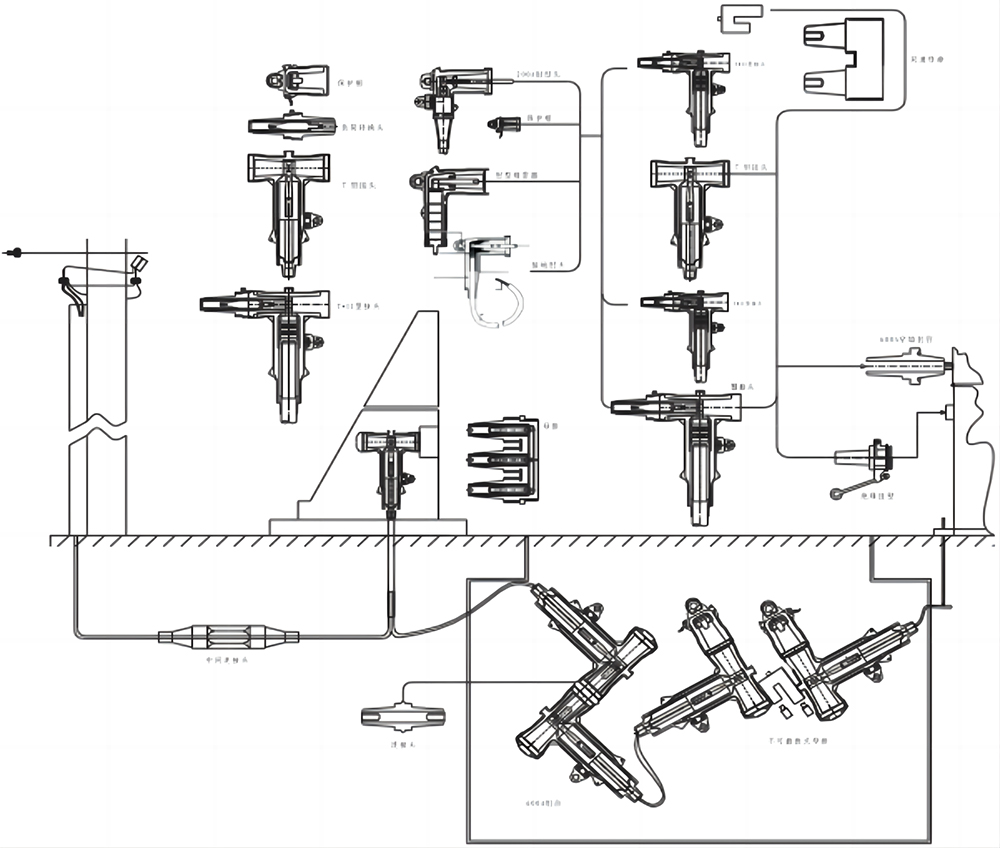

ਕੇਬਲ ਪੀਲੱਗ ਆਈਸਥਾਪਨਾ ਡੀਚਿੱਤਰ

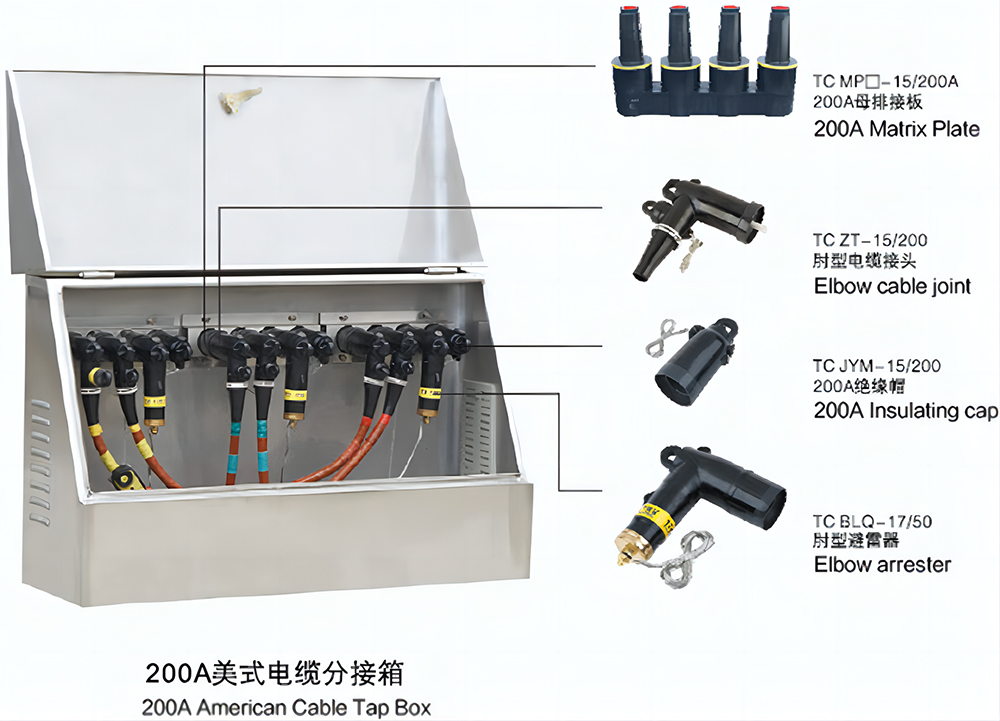

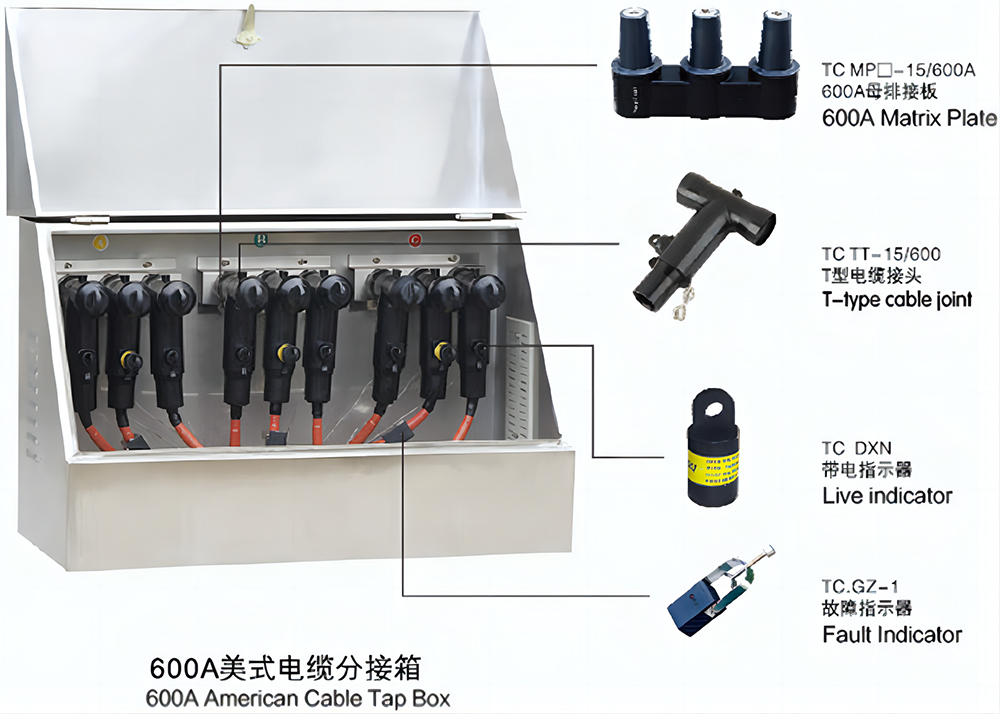

ਅਮਰੀਕੀ ਸੀਯੋਗ ਬੀਰੈਂਚ ਬੀਬਲਦ ਐੱਫਧੁਨ ਡੀਚਿੱਤਰ
