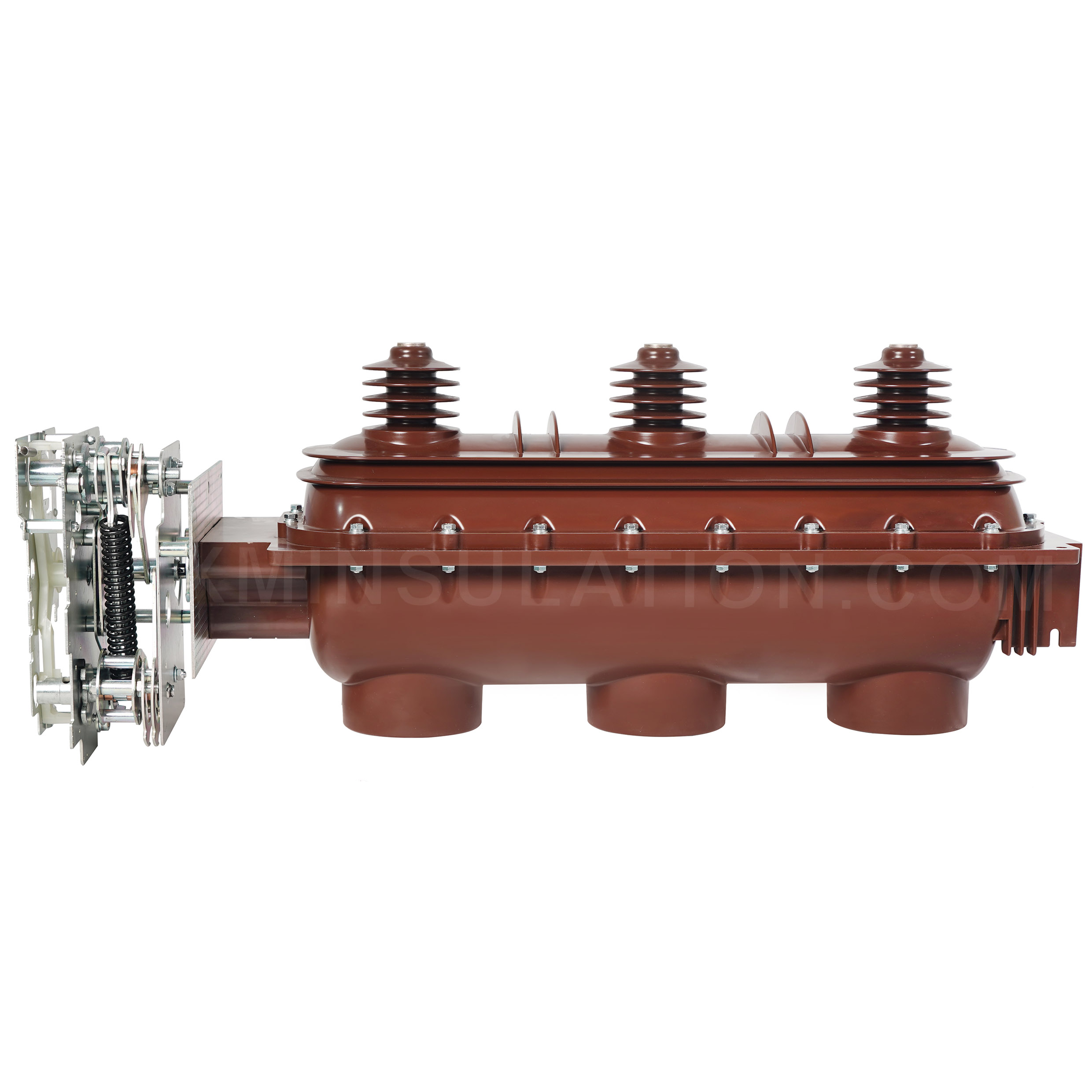

24kV-275mm 630A/1250A Indoor SF6 Load Break Switch LBS Disconnector

Algemene informatie

24kV Indoor SF6 Switch-Disconnector FL(R)N36 Lastscheidingsschakelaar LBS en zekeringcombinatieapparaat zijn geschikt voor elektriciteitscentrales en industriële elektrische apparatuur die wordt gevoed door een driefasig AC 50Hz ringnetwerk of terminal. Het wordt gebruikt als lastregellijnbeveiliging voor een 24kV-voedingssysteem. De lastschakelaar schakelt laststroom, gesloten-lusstroom, nullasttransformator en kabellaadstroom; het gecombineerde elektrische apparaat kan elke stroom tot aan de nominale kortsluitonderbrekingsstroom onderbreken en is geschikt voor complete sets elektrische apparatuur zoals ringnetwerkunits en box-type onderstations.

Het is met name geschikt voor de stroomverdeling in stedelijke woonwijken, kleine secundaire onderstations, schakelkantoren, industriële en mijnbouwbedrijven, grote winkelcentra, luchthavens, metro's, ziekenhuizen, stadions en andere locaties.

Het product voldoet aan de normen GB3804, GB16926, IEC 60265-1 en GB16926, IEC60420.

Structurele kenmerken

Algemene verzegelde structuur: Het integreert de lastschakelaar, isolatieschakelaar en aardingsschakelaar, en is verzegeld in een isolerende doos gevuld met SF6-gas, met een relatieve druk van 0,04-0,05 MPa, en voldoet aan het "gesloten druksysteem".

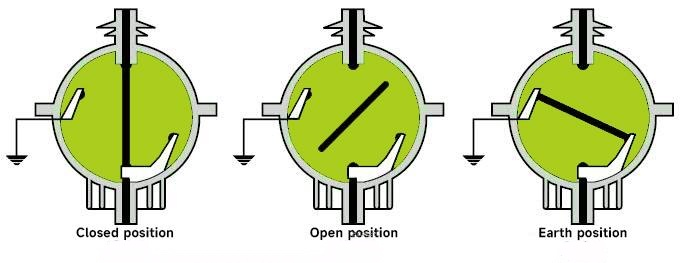

Drie-eenheidsfunctie: De schakelaar vervult de drie stationfuncties van belasting, isolatie en aarding.
Bedrijfsveiligheid:
De schakelaar kan alleen in de standen ‘gesloten’, ‘open’ en ‘geaard’ staan en heeft een natuurlijke vergrendelingsfunctie om verkeerde bediening te voorkomen.
De isolatiedoos van de schakelaar is voorzien van een veiligheidsmembraan, dat een functie heeft voor terugwaartse gerichte afvoer en drukontlasting.

c, Bevat spanningsindicator.

Het maakt gebruik van een veermechanisme en levert stabiele prestaties.
Uitstekende prestaties bij het doven en breken van vlambogen:
De nominale overdrachtstroomonderbrekingscapaciteit van het gecombineerde apparaat bedraagt 1400A.
Het heeft een sterk breek- en openingsvermogen bij een druk van nul.
Uitstekende boogdovende werking van SF6-gas.
Lange elektrische levensduur.
Uitstekende isolatieprestaties:

a, SF6-gas heeft uitstekende isolatie-eigenschappen.

De isolatiedoos is gemaakt van epoxyhars automatische drukgeltechnologie (APG), die een hoge sterkte, goede isolatieprestaties en een grote marge heeft.
Uitstekende afdichtingsprestaties, relatief jaarlijks luchtverlies ≤0,5%.
Het modulaire ontwerp van de switch maakt de structuur compacter. Dezelfde switch is geschikt voor verschillende toepassingen en is eenvoudig te installeren.
Door een elektrisch mechanisme te installeren kunnen de “drie afstandsbedienbare” functies gerealiseerd worden.

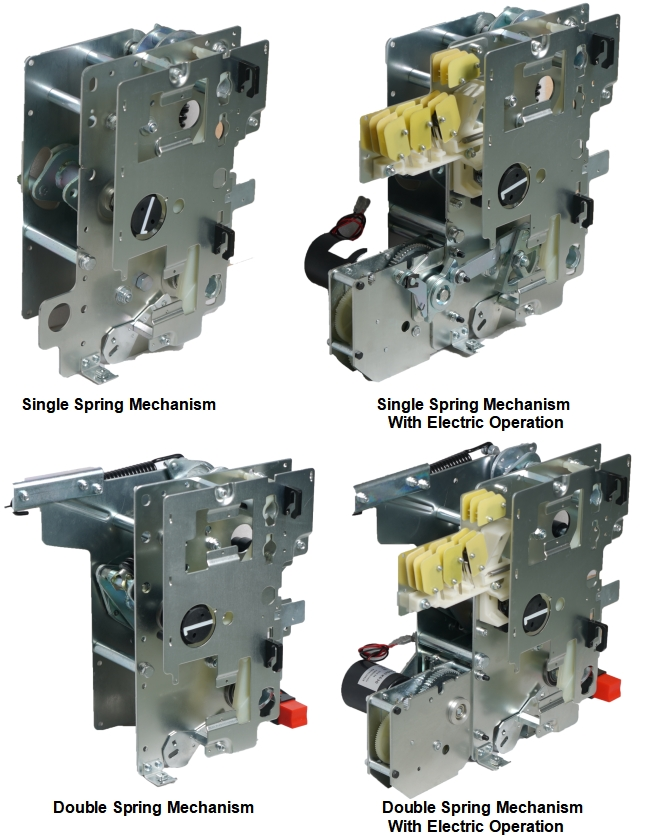

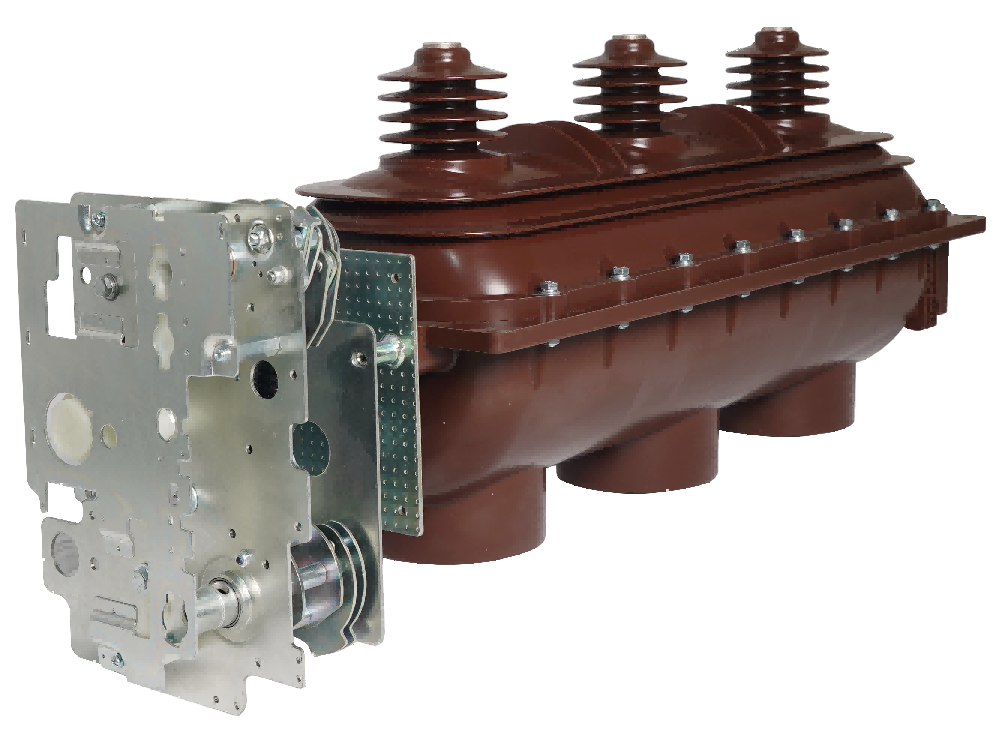

Bedieningsmechanisme

Het schakelen van de schakelaar wordt gerealiseerd door het bedieningsmechanisme. De mechanismeveer slaat energie van tevoren op. Tijdens de werking (handmatig of elektrisch) geeft de veer de energie vrij nadat het mechanisme het dode punt passeert, waardoor de schakelaar de contacten sluit of opent. Daarom wordt de openings- en sluitingssnelheid van de schakelaar bepaald door de kenmerken van de bedieningsmachine zelf en heeft niets te maken met de bedieningssnelheid van de operator.
Afhankelijk van of er wel of geen zekering aanwezig is, kan er gekozen worden voor een K-type of A-type bedieningsmechanisme.

Gebruiksomgeving

Omgevingstemperatuur: bovengrens +40℃, ondergrens -15℃.
Omgevingsvochtigheid: De dagelijkse gemiddelde relatieve vochtigheid is niet groter dan 95% en de maandelijkse gemiddelde relatieve vochtigheid is niet groter dan 90%.
Hoogte: De maximale hoogte van de installatielocatie van de apparatuur bedraagt 2000 m.
Aardbeving: De aardbevingsintensiteit overschrijdt de 8 graden niet.
Er is geen sprake van ernstige vervuiling in de omringende lucht, zoals stof, rook, chemische bijtende stoffen, brandbare gassen, benzine en zoutmiddelen, etc.
Wanneer de bedrijfsomstandigheden afwijken of er andere vereisten zijn, is overleg met de fabrikant vereist.

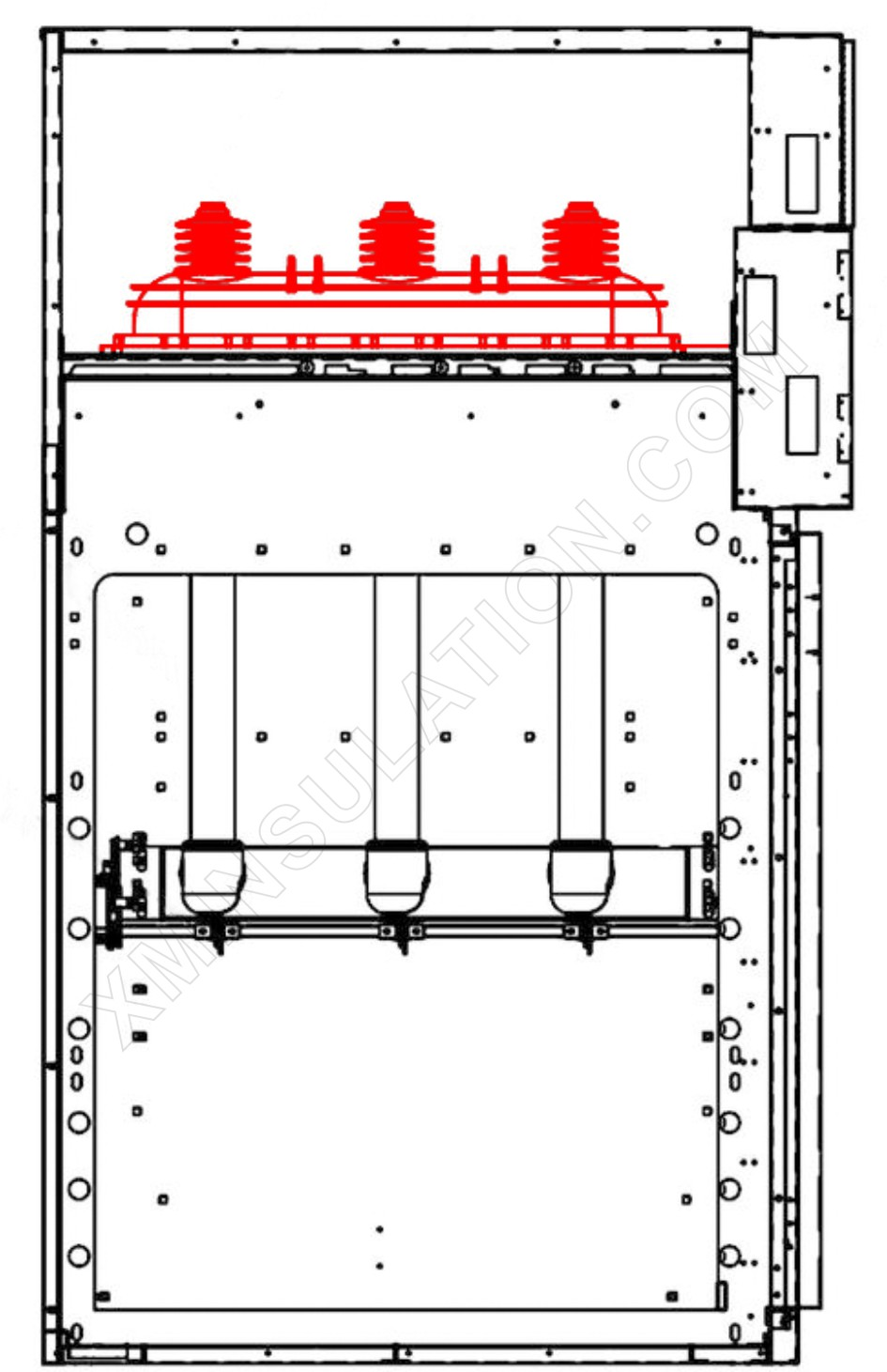

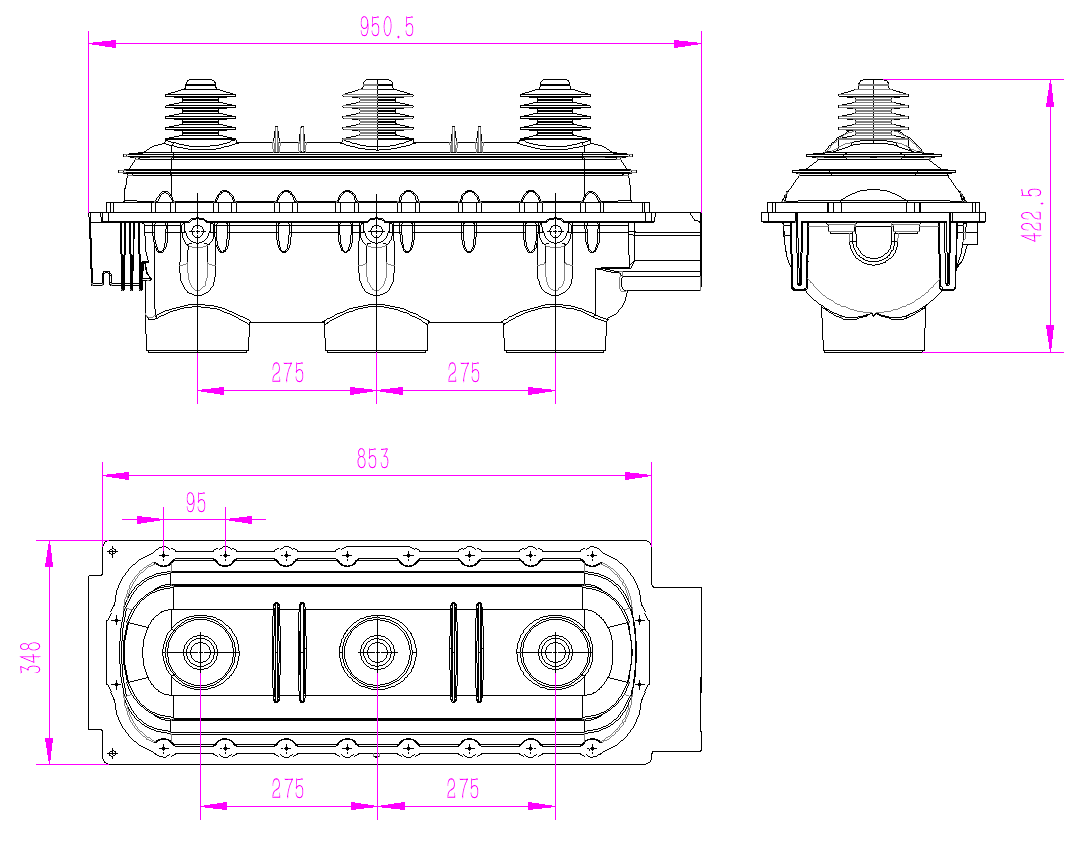

Averschijning Sgrootte (Pheeft Dafstand 275mm)

Principe van boogblussen en -breken

SF6-gas heeft een goede boogblusprestatie. Om de boog snel te doven, wordt er een boog gegenereerd wanneer de schakelaar de stroom onderbreekt, wanneer de bewegende en statische contacten net gescheiden zijn. Op dit moment wordt de boog door het magnetische veld van de permanente magneet aangestuurd om snel te bewegen, waardoor de boog wordt verlengd en continu wordt gecombineerd met SF6-gas om snel te worden gedissocieerd en gekoeld. Het wordt gedoofd wanneer de stroom nul passeert. De dubbele breukopeningsafstand heeft het isolatieniveau van het isoleren van de breuk. Permanent magneet roterend boogprincipe, klein bedrijfsvermogen, sterk blusvermogen, lichte contactverbranding en verlengde elektrische levensduur.

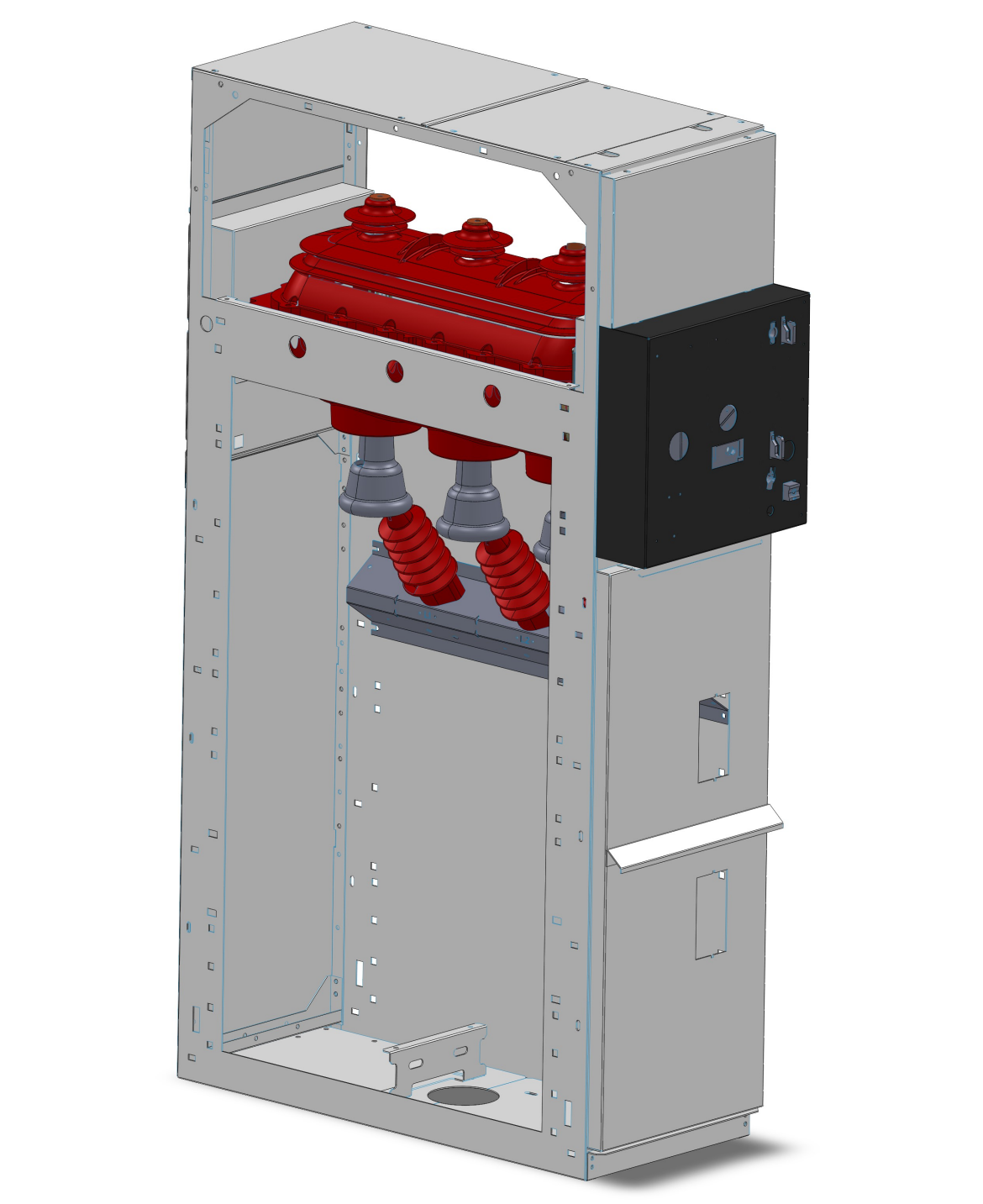

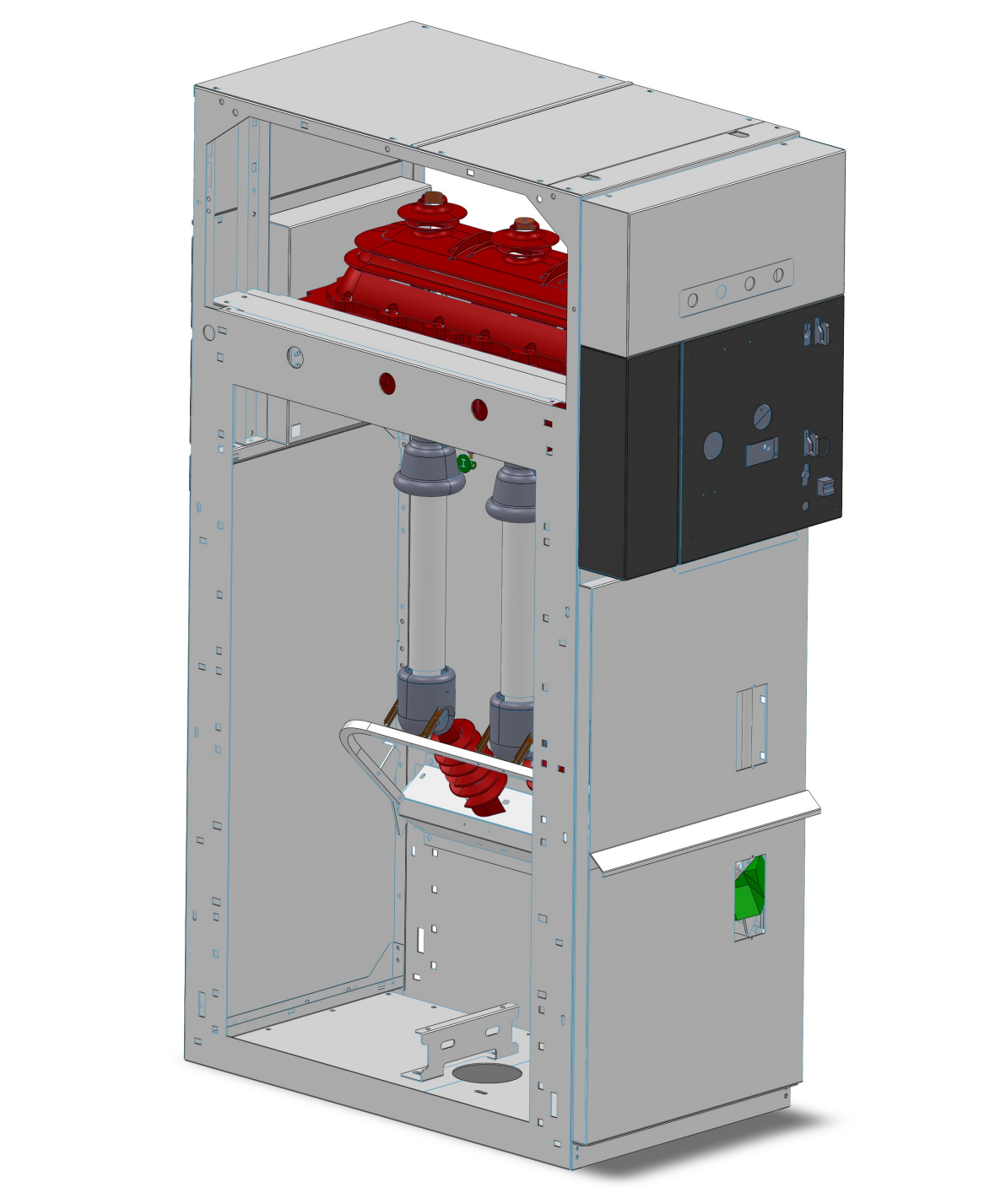

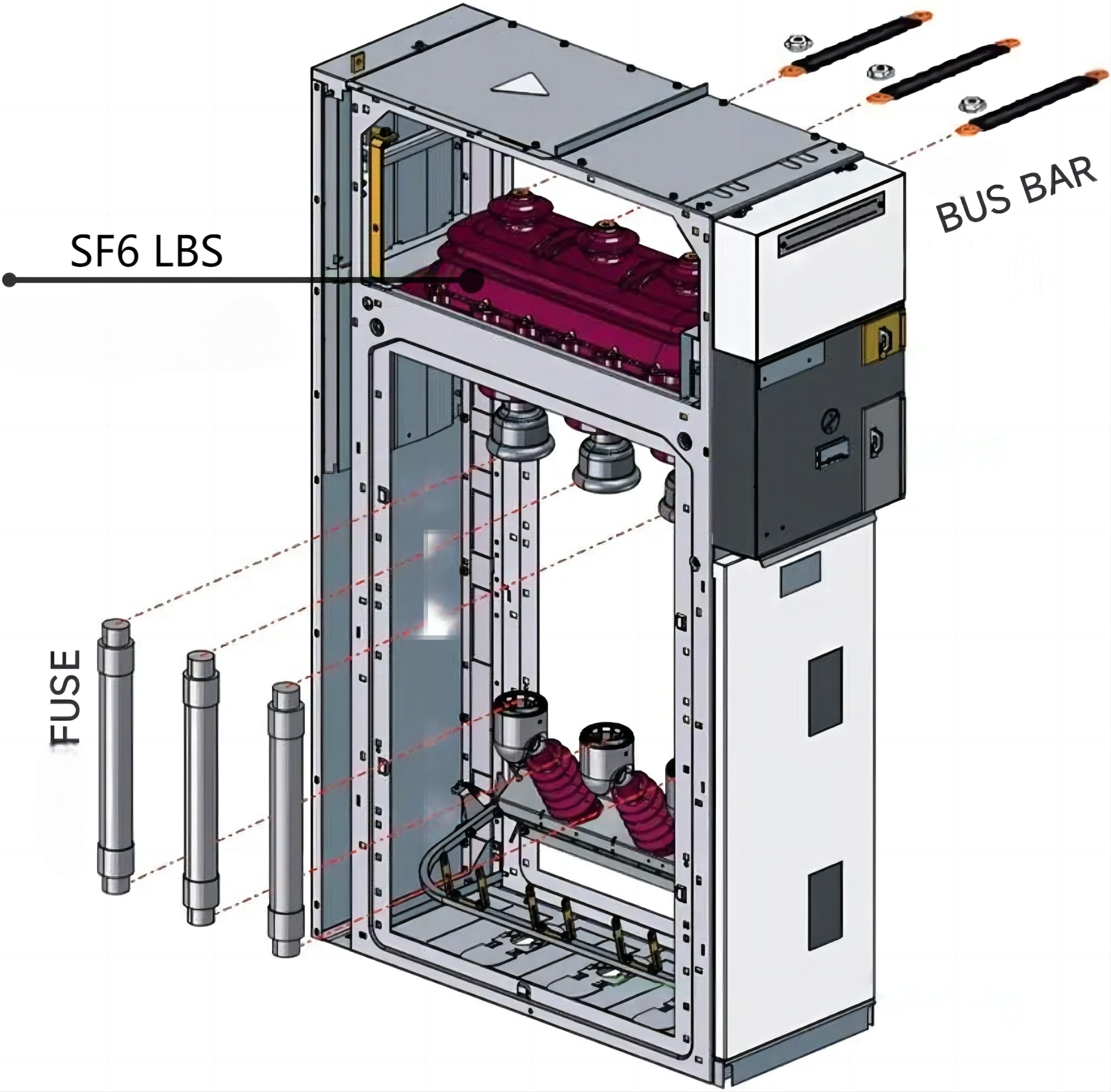

Schakelkast display

Installatie en Commissieing

Lees voor de installatie en het debuggen de gebruiksaanwijzing zorgvuldig door en tref de volgende voorbereidingen: Controleer eerst of er schade is aan het uiterlijk. Beschadigde producten moeten onmiddellijk worden gestopt. De tweede stap is het verwijderen van verontreinigingen op het oppervlak van het product als gevolg van transport of andere redenen.

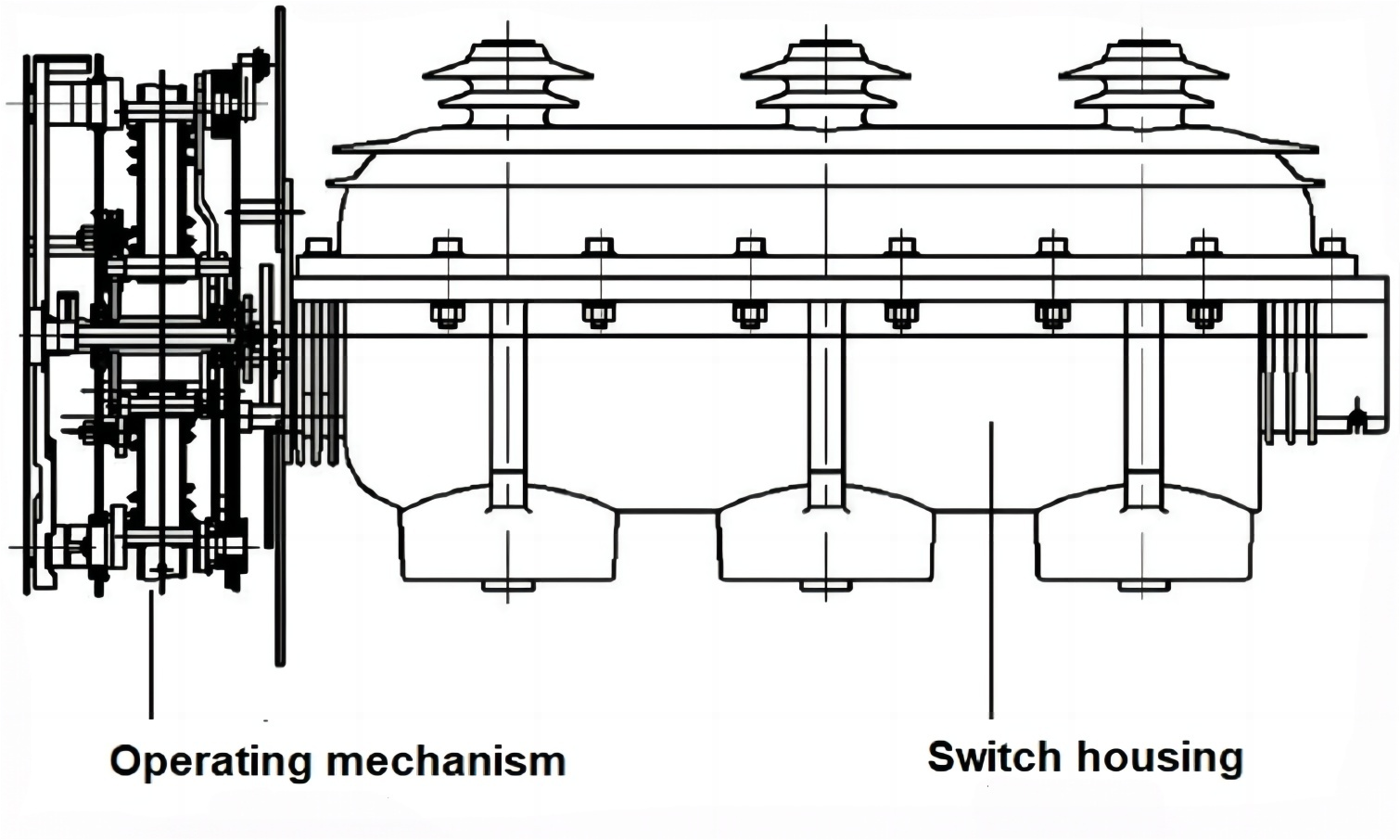

Bij de montage van het bedieningsmechanisme en de schakelaarbehuizing moet erop worden gelet dat deze op betrouwbare wijze worden bevestigd. Bovendien moeten de verbindingsdelen op betrouwbare wijze op de bedieningsas van de schakelaarbehuizing worden bevestigd. Ook de componenten die de lastschakelaar verbinden, moeten op betrouwbare wijze op de schakelaarbehuizing worden bevestigd.
Nadat de installatie is voltooid, bevestigt u dat de lastschakelaar in de open positie staat, steekt u de bedieningshendel in het aardingsbedieningsgat aan de bovenkant van het paneel en draait u de hendel 180 graden met de klok mee. Om de grond te sluiten, draait u de hendel 180 graden tegen de klok in. Voltooi het sluiten van de aardingsschakelaar.
Controleer bij het sluiten eerst of de lastschakelaar in de geopende stand staat. Steek vervolgens de bedieningshendel in het bedieningsgat van de lastschakelaar aan de onderkant van het paneel en draai de bedieningshendel 180″ met de klok mee om de sluiting van de lastschakelaar te voltooien.
Tijdens het verplaatsen van de lastschakelaar van de gesloten positie naar de geopende positie, gebruikt u het K-type bedieningsmechanisme, steekt u de bedieningshendel in het bedieningsgat van de lastschakelaar en draait u de hendel 180″ tegen de klok in om de openingshandeling uit te voeren; voor het A-type bedieningsmechanisme, Bedieningsmechanisme, drukt u op de openingsknop om de lastschakelaar te openen, controleert u via het observatievenster of de positie van de schakelaar correct is en of de bijbehorende observatie-instructies aan de vereisten voldoen.
Let op: De aarding of de belasting kan alleen worden gesloten als de schakelaar in de open stand staat!

Onderhoud en verzorging

Onder normale gebruiksomstandigheden, waarbij de omgeving voldoet aan de vereisten van de installatie- en bedieningsinstructies, is de schakelaarbehuizing gegarandeerd onderhoudsvrij gedurende 20 jaar. Vanwege omgevingsverschillen zijn noodzakelijke inspectie- en onderhoudswerkzaamheden aan de lastschakelaar nog steeds vereist.

Voer tussen juni en december een visuele inspectie van de isolatiebedekking uit, afhankelijk van de werkomgeving, en verwijder vuile en vochtige oppervlakken.
Voer 1 tot 2 keer per jaar een smeer- en werkingsinspectie van het bedieningsmechanisme uit om een normale werking te garanderen.
Bij lastschakelaars die zijn uitgerust met drukmeters, dienen de waarden op de drukmeters van tijd tot tijd te worden gecontroleerd.
Wanneer een foutstroom door het lastschakelaarzekeringcombinatieapparaat gaat en één fasezekering doorbrandt, moeten alle driefasezekeringen worden vervangen. Bij vervanging moet de aardingsschakelaar eerst worden gesloten voordat deze wordt vervangen en moet worden gecontroleerd of alle driefasezekeringen op hun plaats zijn geïnstalleerd.

◆Speciale aanpassingen

De bovenstaande parameters zijn typische gegevens; als de bestaande stijlen niet aan uw specifieke eisen voldoen, neem dan contact met ons op voor een ontwerp op maat. We beschikken over aanzienlijke gepersonaliseerde ontwikkelings- en productievaardigheden op het gebied van maatwerk, waardoor we op maat gemaakte oplossingen kunnen bieden aan klanten over de hele wereld.
