SF6 GIS RMU 일상 미세수 테스트

최근 개정된 "전력 설비 예방 시험 절차"에 따르면, 신규 시운전 및 점검을 거친 아크 소화실의 SF6 스위치의 수분 함량은 150ppm을 초과해서는 안 되며, 작동 중에는 300ppm을 초과해서는 안 됩니다.

미량수의 유해성에 대한 이유는 너무나 명백하므로 여기서는 설명하지 않겠습니다.

우리는 주로 미세수를 줄이는 방법과 미세수 공장 시험 기준을 충족하는 방법을 설명합니다.

1. 먼저 수분이 어디에서 오는지 알아야 합니다.
2. 장비는 제조, 운송, 설치 및 유지관리 중에 습기에 노출될 수 있습니다.
3. 장비의 절연 부분에는 소량의 습기가 포함되어 있습니다.
4. 흡착제 자체에는 수분이 포함되어 있습니다.
5. 가스에는 수분이 포함되어 있습니다.
6. 물 분자의 직경은 SF6 가스 분자보다 훨씬 작습니다. 물 분자는 미세 누설 모래 구멍이나 밀봉 링의 부적절한 설치와 같은 미세한 틈새를 뚫고 들어갈 수 있습니다.

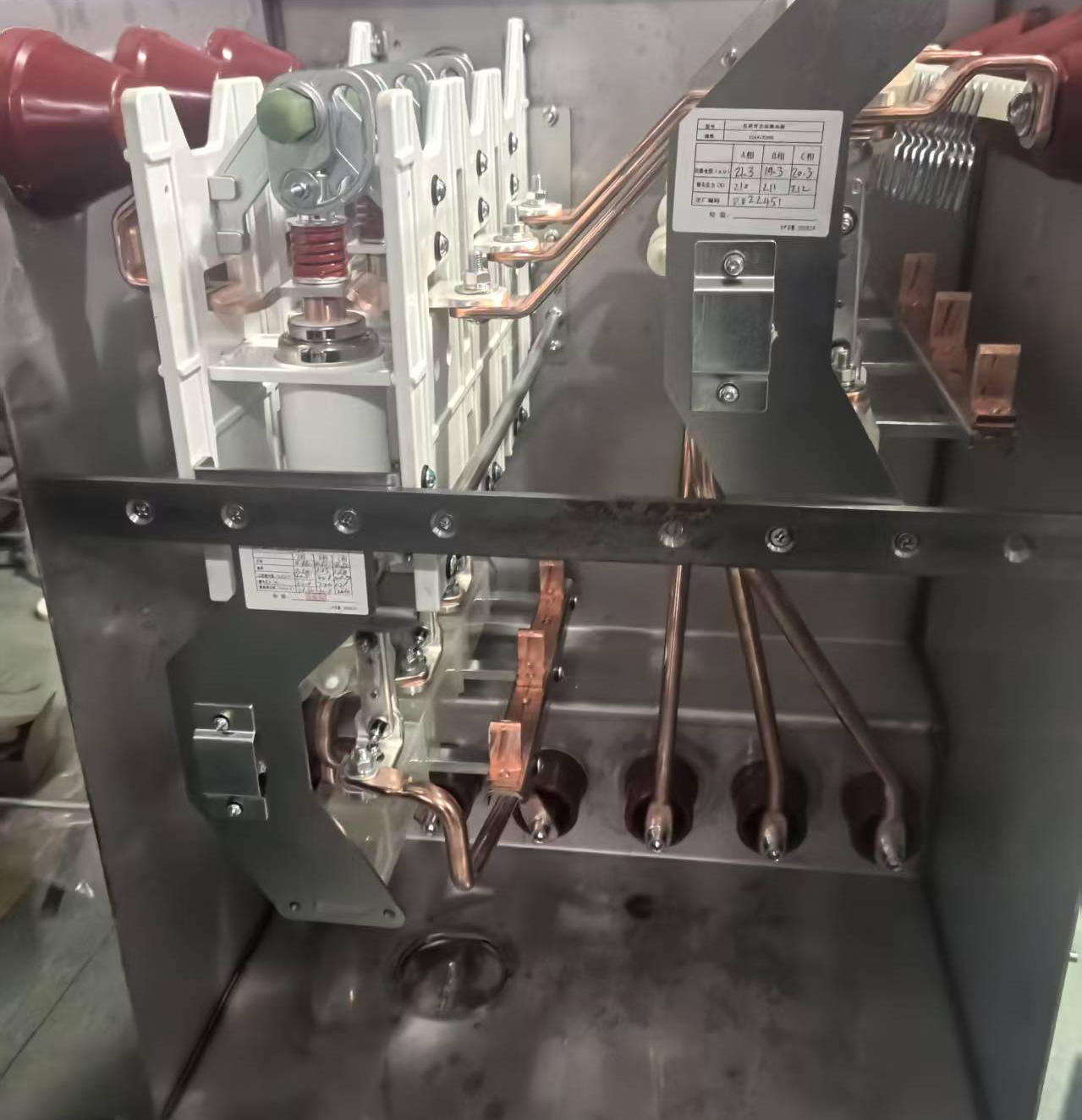

용접 쉘이 없는 GIS 캐비닛 가스 탱크

이러한 부품은 자연 환경에 설치되기 때문에 습기가 많으며, 특히 고무 부품과 플라스틱 부품의 경우 더욱 그렇습니다. 습기가 포함된 후에는 제거하기가 어렵습니다. 고무 부품과 플라스틱 부품의 습기를 제거하는 가장 좋은 방법은 건조하는 것입니다. 가스 단열 캐비닛 설치 작업장은 중앙 냉방 환경이나 고층 작업장과 같이 건조한 환경을 사용하는 것이 좋습니다.

습기 제거 방법:

1.일반적인 진공 청소 방법은 다음과 같습니다.

1.1. 헬륨 누출 감지 진공 챔버, 진공도는 일반적으로 1000pa입니다.

1.2. 진공 박스: 일반적으로 포인터형 진공 게이지를 설치하기 때문에 포인터가 "0"에 가까워 측정값이 너무 모호합니다. 진공도는 반드시 규정값 이내여야 합니다.

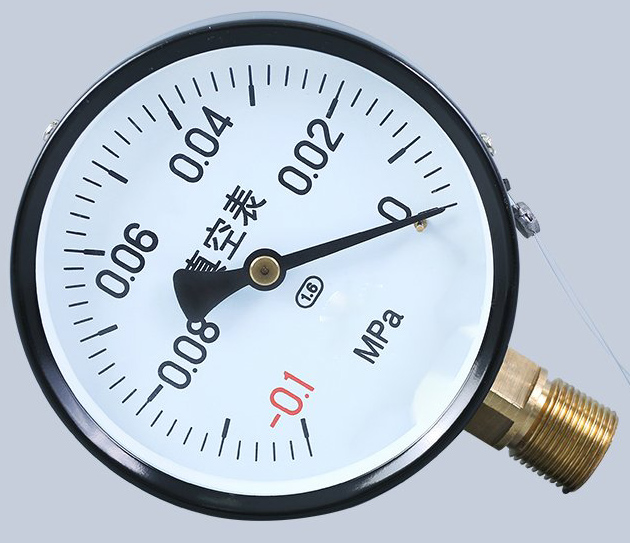

포인터 진공 압력 게이지

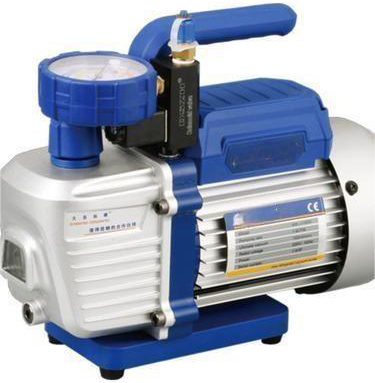

압축기 진공 청소

1.3. 가장 효과적이고 전문적인 방법은 SF6 진공 가스 보충 장치입니다. 1단 로터리 베인 펌프의 최대 진공도는 10Pa에 달할 수 있으며, 2단 로터리 베인 펌프의 이론 최대 진공도는 6.2*10-4Pa에 달할 수 있지만, 유량은 100m³/h를 넘지 않습니다.

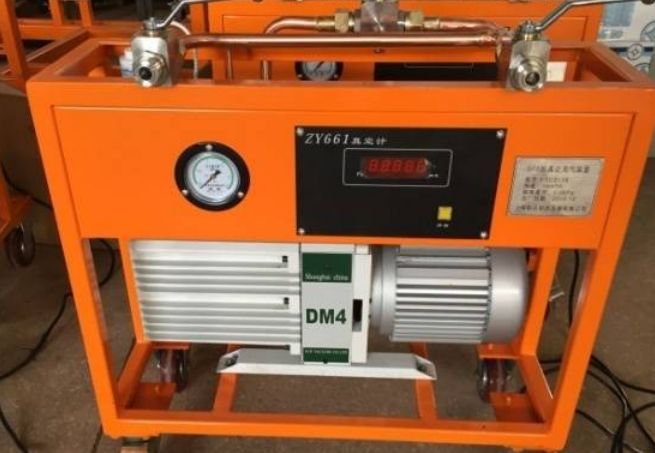

자동차 진공 충전

2. N2 건조

N2 건조 과정은 비교적 간단합니다. 즉, 가스 절연 캐비닛이 완성된 후 건조한 N2로 반복적으로 채워집니다. N2를 채우는 횟수는 이전 경험에 따라 결정됩니다.

3. 오븐 건조

이 공정은 상대적으로 전력 소모가 높습니다. 오븐 건조의 온도와 시간은 기업의 생산 현장 및 환경에 대한 실제 데이터와 경험에 따라 조정해야 합니다. 건조 시간과 온도는 건조 후 측정된 미세 수분 값의 변화에 따라 결정해야 합니다.

참고: 오븐 건조는 굽기와 넣기를 동시에 해야 합니다. 오븐을 조립하고 팽창식 캐비닛을 닫은 후 30분 이내에 진공 청소해야 합니다.

4. 건조제

흡착제를 통해 수분을 흡수합니다. 활성 알루미나: SF6를 흡수하지 않고, 대부분의 분해 생성물을 흡수하며, 선택성이 좋으며, 팽창식 캐비닛 장비에 이상적인 흡착제입니다. 분자체; 건조제의 수분 흡수 효과는 천천히 방출되며, 추적하고 비교하는 데 며칠이 걸립니다.

위의 4가지 방법은 제품 초기 생산 시의 미량수치 데이터, 공정 개선 후의 미량수치 변화, 회사의 기존 설비 등을 고려하여 최종적으로 회사에 적합하고, 비교적 편리하며, 비용이 저렴하고, 신뢰성과 안정성이 뛰어난 공정 솔루션을 선택할 수 있다.

먼저 가장 간단한 방법을 시도해 보는 것이 좋습니다.

첫 번째 모드: 진공 청소를 사용하고 진공 청소 시간을 적절히 늘리고 흡착제를 사용합니다. 시험 후 미세 수분 값이 합격 값에 가까우면 진공 청소 시간을 적절히 늘리는 것이 좋습니다.

두 번째 모드: 진공 청소, N2 건조, 건조제

시각적 테스트 결과, N2 건조 시간 증가 또는 감소

회사에 기성 건조 오븐이 있는 경우 이 방법을 테스트에 사용할 수 있습니다.

위의 모드를 비교하여 공정 경화를 위한 가장 경제적이고 효과적이며 신뢰할 수 있는 솔루션을 찾아보세요.

참고: 미량 수분 값에 대한 각 테스트는 SF6 가스가 24시간 동안 정지된 후에 수행해야 합니다. N2 플러싱 후 테스트하면 정지 시간을 약 3시간으로 단축할 수 있습니다.

건조제는 흡착시간이 길어서 효과를 시험하기 위해서는 5일 이상 정지상태를 유지해야 합니다.

미량수질 시험 후, 불합격한 SF6가스는 완전히 회수되어야 하며 대기 중으로 방출되어서는 안 됩니다.

누출 감지는 미세수 검사만큼 중요하며, 누출 감지에는 요구되는 정확도를 충족하는 누출 감지기를 사용해야 합니다.
