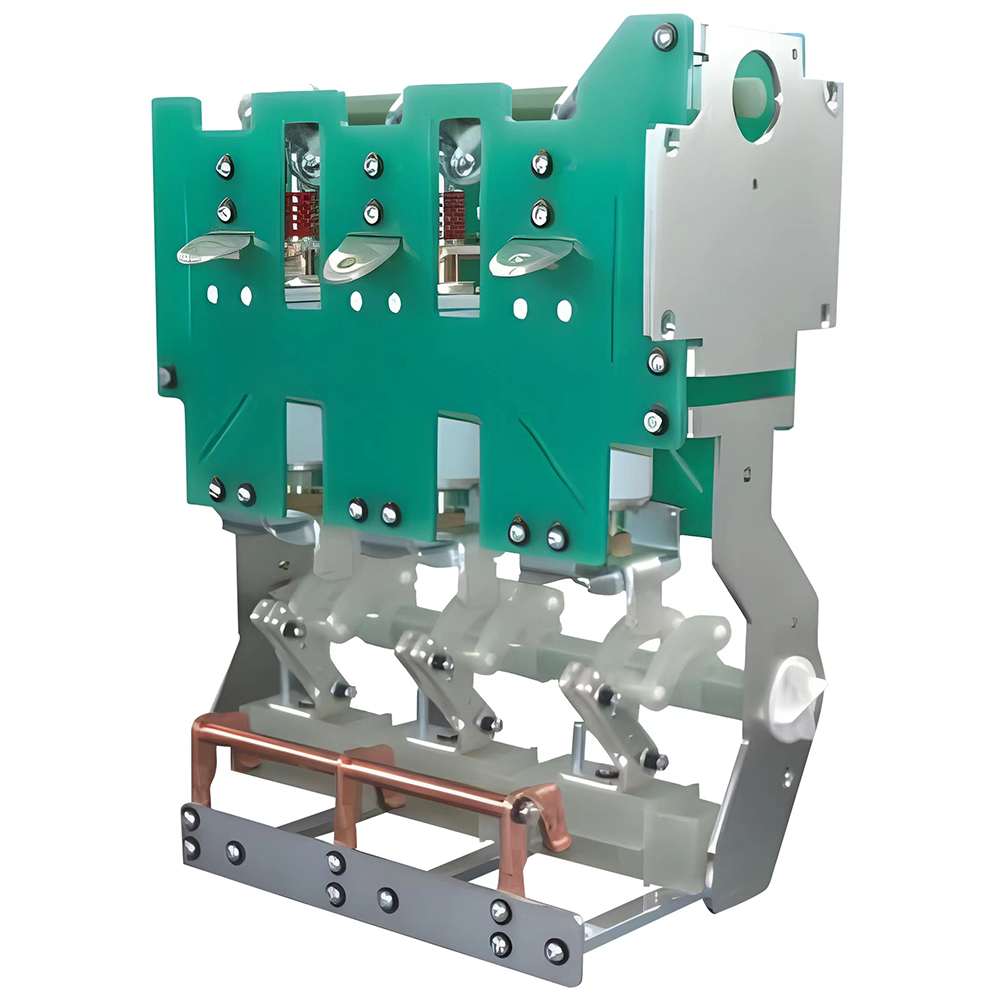

24kV-630A SF6 GIS 회로 차단기 스위치

일반 정보

24kV-630A 완전 절연 및 완전 밀봉 SF6 GIS 고전압 진공 회로 차단기는 24kV SF6 가스 절연 캐비닛용 특수 진공 회로 차단기입니다. 스위치는 스플린트 유형 구조를 채택하여 안정적인 차단 성능, 긴 서비스 수명, 유지 보수 불필요 및 쉬운 설치의 장점이 있습니다.

24kV-630A 진공 회로 차단기는 주로 시장에서 흔히 사용되는 ABB 유형 SF6 완전 절연 금속 폐쇄 스위치기어 또는 이와 유사한 유형의 SF6 팽창 캐비닛에 사용되며, 팽창 캐비닛의 주요 구성 요소로 주요 기능을 담당하며 정격 전류 및 부하 전류로 단락 전류 성능을 차단합니다.

사용 환경 조건

1. 설치 장소: 가스 탱크 내부.
2. 주변 온도(℃): -45~+40.
3. 고도(m):≤2000.
4. 대기 습도(%) : 일 평균은 95%를 넘지 않으며, 월 평균은 90%를 넘지 않습니다.
5. 진도 : ≤8도

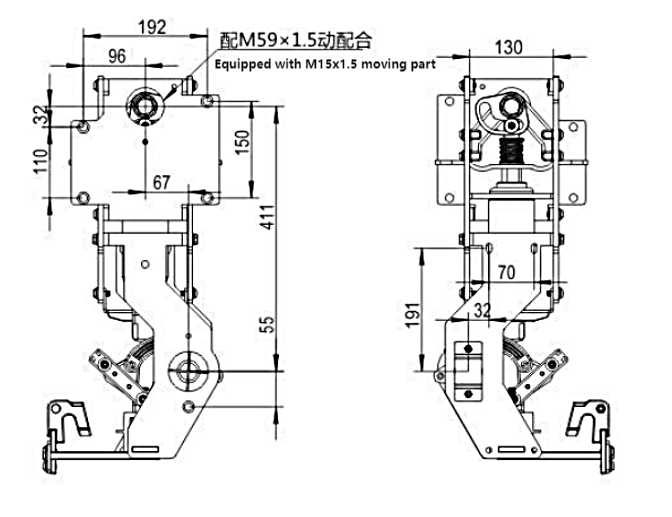

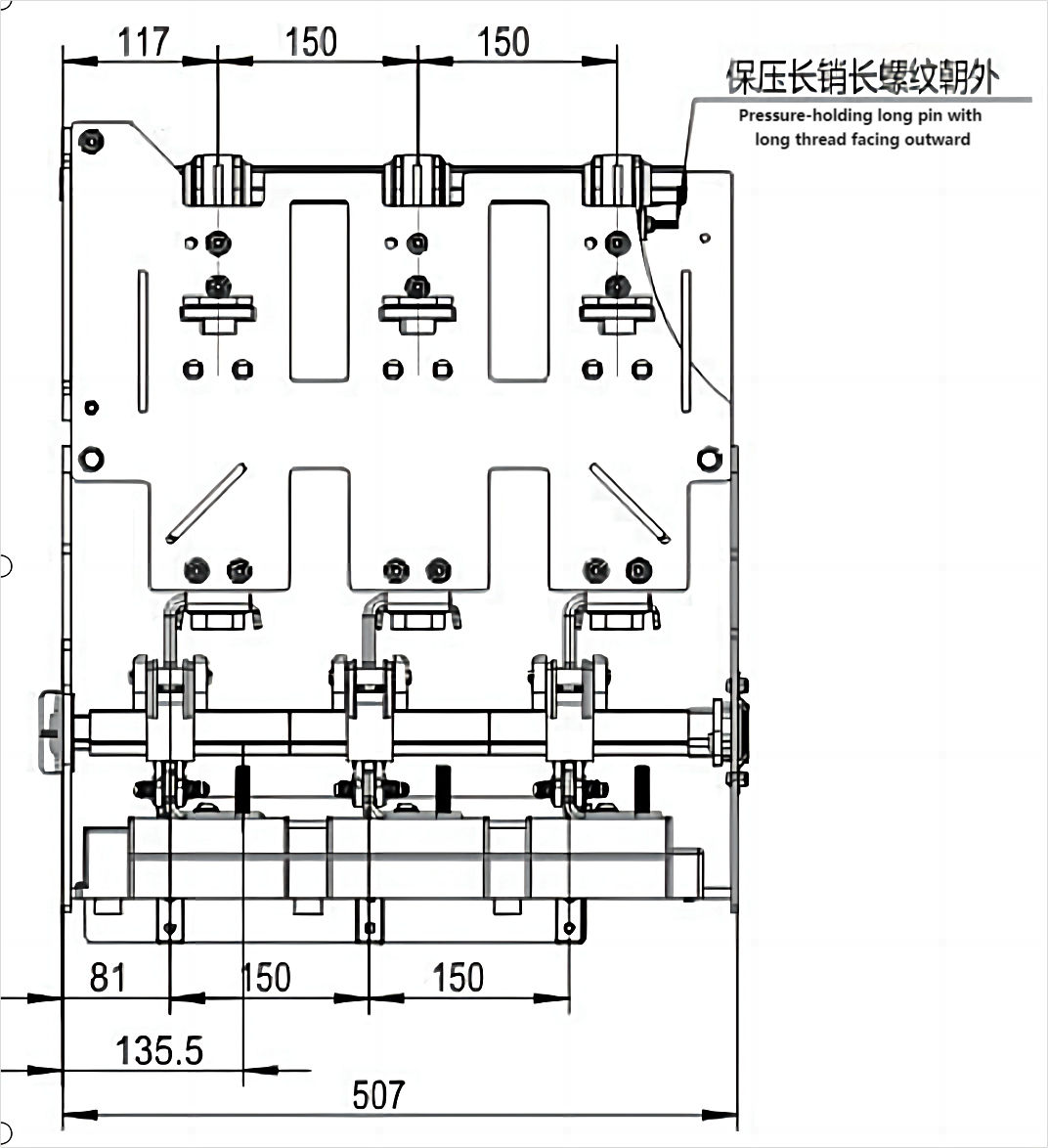

구조 및 설치 치수
