Interruttore automatico in vuoto ecologico da 15,6 kV (AIS VCB senza SF6)

Informazioni generali

Nei sistemi di distribuzione dell'energia a media tensione, gli armadi di rete ad anello più comunemente utilizzati attualmente includono armadi di rete ad anello isolati in gas SF6, armadi di rete ad anello isolati in modo solido e armadi di rete ad anello isolati in gas ecologici. Tuttavia, a causa del problema delle emissioni di gas serra dell'SF6 e della difficoltà di riciclare i materiali isolanti solidi, l'applicazione dell'unità principale ad anello isolata in gas SF6 e dell'unità principale ad anello isolata in solido sarà limitata. Con la promozione globale del concetto di sviluppo ecologico e rispettoso dell'ambiente, le unità principali dei fornelli a gas completamente isolate e rispettose dell'ambiente che soddisfano i più recenti concetti e requisiti di protezione ambientale introdurranno opportunità di sviluppo storiche!

Gli interruttori ecologici della serie IE-EcoAir-15.6/24kV 630A rappresentano una nuova generazione di interruttori automatici ecologici ed ecologici "senza fluoro e a basso contenuto di rifiuti solidi" e unità principali ad anello isolate in gas ecologiche sviluppate per sostituire il tradizionale isolamento in gas SF6.

L'interruttore ecologico adotta una trave longitudinale (palo) integrata ad alta resistenza e la camera di estinzione dell'arco a vuoto è avvolta nella struttura della trave longitudinale (palo). Presenta i vantaggi di una struttura semplice, di un facile assemblaggio e di un semplice debugging. Isola il sezionatore. Le operazioni di chiusura e messa a terra sono guidate dal perno di isolamento integrato senza altra trasmissione del braccio. La posizione di lavoro è più precisa e la forza operativa del meccanismo di isolamento è più leggera. L'albero principale dell'interruttore adotta un'asta estraibile in fibra di vetro epossidica, che ha un'elevata resistenza meccanica e ottime prestazioni di isolamento. Attraverso la staffa in lega di zinco e la camma di trasmissione si realizzano le azioni di apertura e chiusura della camera di estinzione dell'arco a vuoto. Sono presenti protezioni in silicone tra le fasi per aumentare la distanza superficiale. . L'interruttore automatico ecologico non è adatto solo per le unità principali ad anello con struttura a camera d'aria sigillata, ma anche per le unità principali ad anello chiuse in metallo a pressione normale.

Utilizzando una soluzione di isolamento del gas ecocompatibile e rottura del vuoto, la combinazione di vantaggi offre prestazioni complessive elevate. La parte sotto tensione del circuito primario è sigillata con un air box e i componenti ad alta tensione non sono influenzati dall'altitudine. Sono completamente esenti da manutenzione e hanno una forte adattabilità ambientale. Le dimensioni dell'armadio sono ridotte e lo spazio richiesto all'interno dell'airbox è basso. I prodotti possono essere utilizzati nelle reti elettriche, nelle grandi industrie, nel trasporto ferroviario, negli edifici commerciali e in altri scenari di utilizzo.

Questo prodotto viene utilizzato principalmente in apparecchiature di commutazione di reti ad anello interne ed esterne in sistemi di rete di distribuzione a media tensione da 10-24 kV per ricevere e distribuire energia elettrica. Adatto per soluzioni di armadi di rete ad espansione superiore, laterale e ad anello comune. Il tasso comune delle parti delle soluzioni di isolamento superiore e inferiore raggiunge più di 90%. Il prodotto ha elevata stabilità e forte versatilità e soddisfa pienamente i requisiti del test di tipo.

caratteristiche del prodotto

1. Verde e rispettoso dell'ambiente.

UN. Utilizzare aria compressa secca o azoto come gas isolante. Ha un'elevata intensità del campo di ionizzazione e intensità del campo di rottura. Può ripristinare rapidamente le prestazioni di isolamento dopo un guasto. Ha una buona stabilità chimica, non è infiammabile, non esplosivo, non invecchia e non corrosivo. Non si decompone facilmente per scarica, ha una grande capacità termica specifica e ha una buona conduttività termica e fluidità.
B. Questo gas isolante ecologico non solo è atossico e innocuo, ma può essere scaricato direttamente nell'atmosfera senza causare inquinamento atmosferico. Ha anche buone proprietà elettriche e stabilità. Durante il processo di sintesi, il funzionamento dell'apparecchiatura, l'arco, il vapore acqueo, sotto l'azione combinata di altri fattori esterni e il processo finale di decomposizione e trasformazione, non verranno prodotte sostanze tossiche o nocive per le persone e per l'ambiente.
C. L'interruttore è realizzato in materiale termoplastico e può essere riciclato. Non ci sono emissioni di gas serra SF6 e nessun impatto sull’ambiente come il riciclaggio dei rifiuti solidi.

2. Spazio compatto.

Quadro elettrico compatto, la larghezza della tipica soluzione da 15,6 kV può essere di circa 400 mm, le dimensioni del quadro sono ridotte e lo spazio richiesto per il layout è basso. Affidabile installazione a parete, solo 1 m di canale operativo davanti all'armadio.

3. Esente da manutenzione.

UN. Utilizzando una camera di estinzione dell'arco sottovuoto di lunga durata ed esente da manutenzione, la parte conduttiva principale non è influenzata dall'ambiente esterno. Poiché vengono utilizzati aria secca e altri gas ecologici, non è necessario configurare un dispositivo di allarme per perdite di gas SF6 in loco. Il circuito principale è collegato in modo fisso e non richiede manutenzione di inserzione ed estrazione durante il ciclo di vita.
B. Il circuito principale è collegato in modo fisso e non richiede manutenzione di inserzione ed estrazione durante il ciclo di vita.
C. Particolarmente adatto per applicazioni in altopiano, costiere, alpine, ad alto inquinamento e altre aree.

4. Intelligente.

L'integrazione con apparecchiature secondarie può realizzare monitoraggio online, controllo remoto e protezione delle apparecchiature per soddisfare le esigenze della rete di distribuzione intelligente.

5. Modularità.

Esistono metodi di espansione laterale e di espansione superiore e l'espansione è flessibile e conveniente. È pienamente in linea con la standardizzazione della rete elettrica cinese e con varie soluzioni personalizzate.

6. Sicurezza.

La tecnologia non SF6 impedisce alle perdite di gas SF6 di indebolire l'isolamento e le capacità di estinzione dell'arco, con conseguenti guasti alla rottura e il rischio di esplosione della scatola; ha una struttura di interblocco completa “cinque prove”, che rende il funzionamento facile e sicuro.

Operativo Ccondizioni

Condizioni ambientali normali:

1. Temperatura ambiente: temperatura massima +40 ℃; Temperatura massima media su 24 ore +35℃; temperatura minima -40 ℃.
2. Umidità: L'umidità relativa media massima misurata in 24 ore è 95%; l'umidità relativa media massima misurata in 1 mese è 90%.
3. L'altitudine massima di installazione è di 1500 metri senza ridurre la pressione del gas. Quando l'altitudine di installazione supera i 1500 metri, contattare la tecnologia di prevendita.
4. Il funzionamento deve essere conforme ai requisiti degli standard IEC62271-1 e GB3906. Per condizioni operative particolari l'utente finale e il produttore devono concordare. Se sono coinvolti ambienti operativi particolarmente difficili, è necessario consultare il produttore. Ad esempio, quando le apparecchiature elettriche sono installate ad un'altitudine superiore a 1.500 metri, la pressione atmosferica diminuirà, provocando il rigonfiamento della scatola dell'aria.

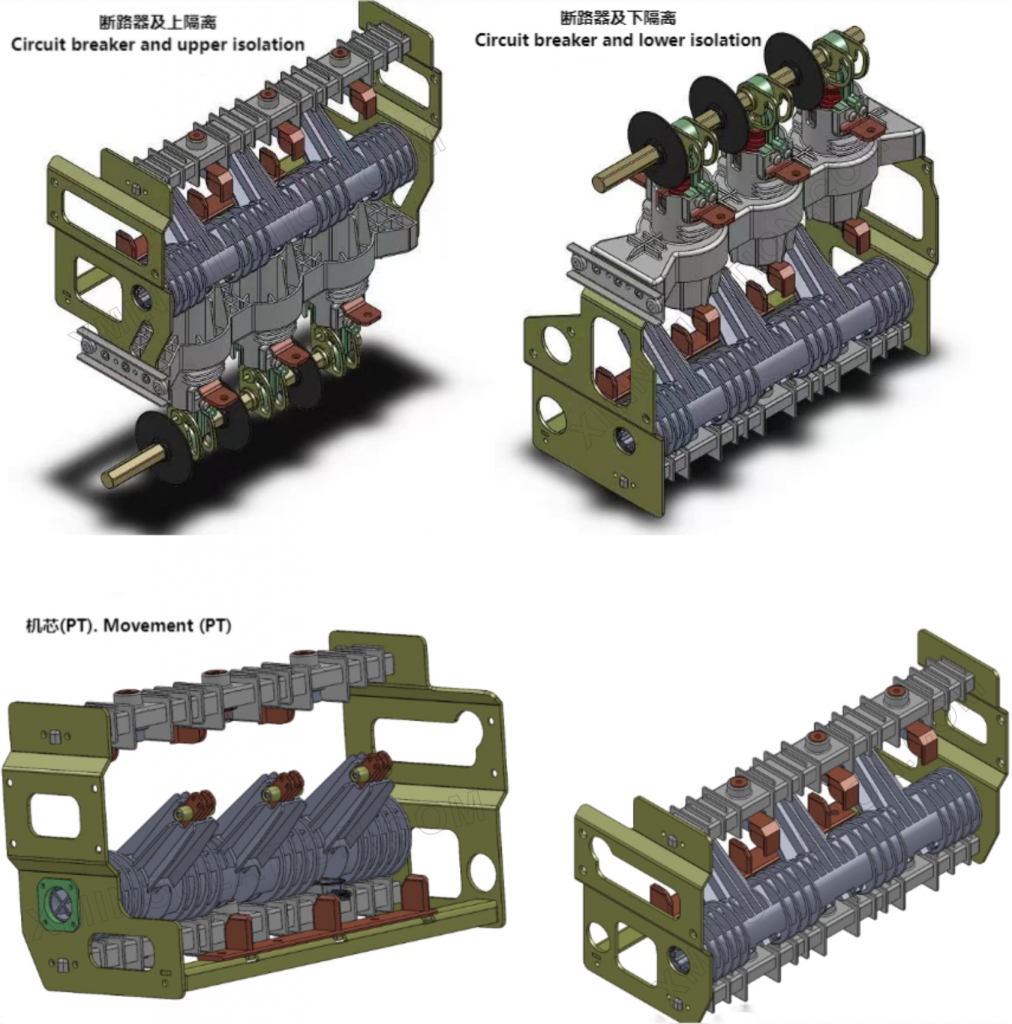

Circuito Breaker Sstrega Ddiagramma

Dimensionale Dlavorazione di ECOLOGICO Famichevole Ccircuito Breaker (Con lower IOconsolazione)

Diagramma schematico dell'armadio elettrico dell'interruttore automatico e del serbatoio dell'aria dell'armadio PT

Disegno dimensionale del serbatoio dell'aria e del quadro elettrico

Struttura interna

1, 侧扩套管. Carter ad espansione laterale.

2,断路器(负荷开关). Interruttore automatico (interruttore di carico).

3, 三工位下隔离的隔离开关. Sezionatore a tre stazioni.

4, 母线. Bus bar.

5, 进线套管. Boccola d'ingresso.

6, 气箱. Serbatoio d'aria.

7, 气压表. Barometro.

8,断路器(负荷开关)机构. Meccanismo dell'interruttore automatico (interruttore del carico).

9,观察灯. Luce di osservazione.

10, 三工位隔离机构. Meccanismo di isolamento a tre stazioni.

11,接地观察窗. Finestra di osservazione del suolo.

Manutenzione del prodotto

Tutti i componenti all'interno del 15,6 kV/630 A non richiedono manutenzione per la durata dichiarata del prodotto.

È possibile osservare le posizioni di isolamento e messa a terra per fornire garanzia di sicurezza per il funzionamento e la costruzione del cavo.

Le parti sotto tensione sono completamente isolate dal mondo esterno e sulla scatola del gas è progettato uno speciale canale di scarico della pressione dell'arco per garantire la sicurezza degli operatori e delle apparecchiature.

La parte meccanica è posizionata all'esterno dell'airbox e dietro il pannello frontale, facilitando il funzionamento e la sostituzione. La superficie della parte meccanica è stata sottoposta a un trattamento anticorrosione e le sue parti mobili sono state lubrificate prima di lasciare la fabbrica, in modo da soddisfare l'utilizzo del ciclo di vita del prodotto. In ambienti estremi (polvere, sabbia e sporco) potrebbero essere necessarie l'ispezione, la manutenzione e, in alcuni casi, la sostituzione.
