Interrupteur-sectionneur SF6 intérieur 12kV FL(R)N36 interrupteur de coupure de charge LBS

Informations générales

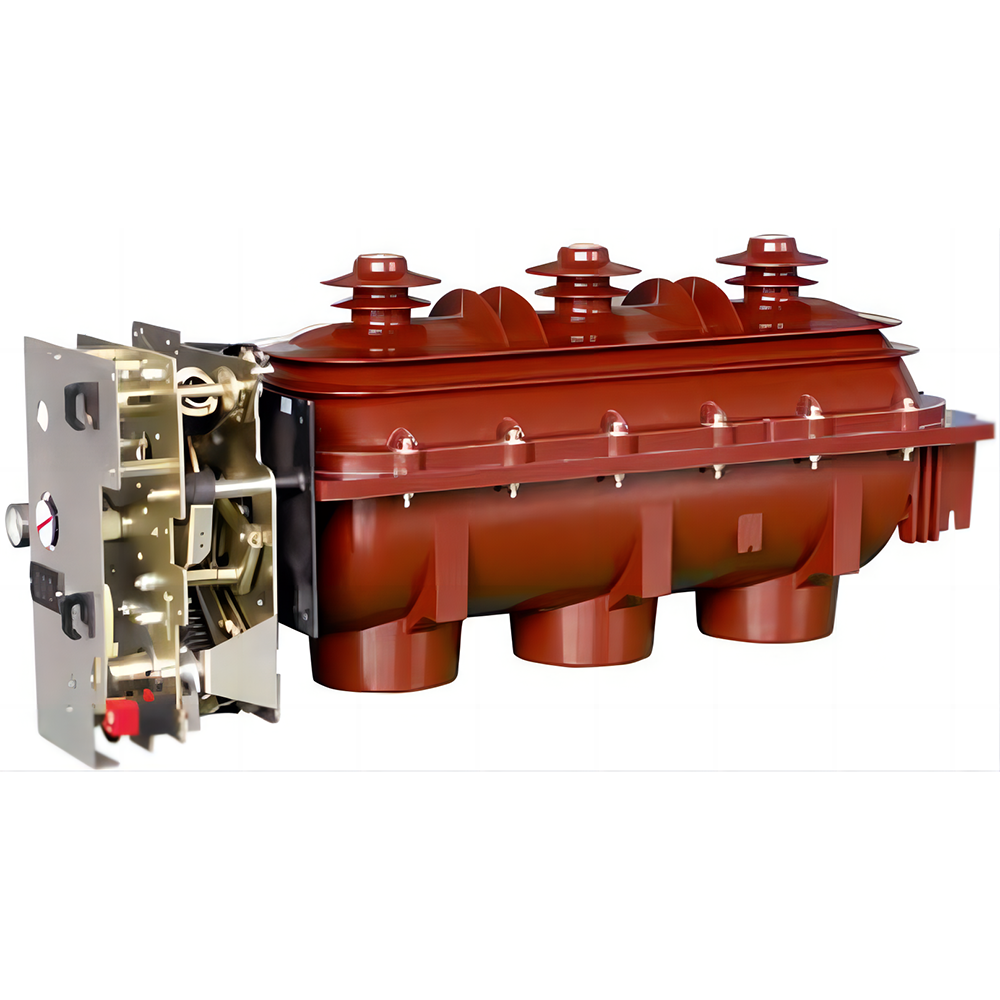

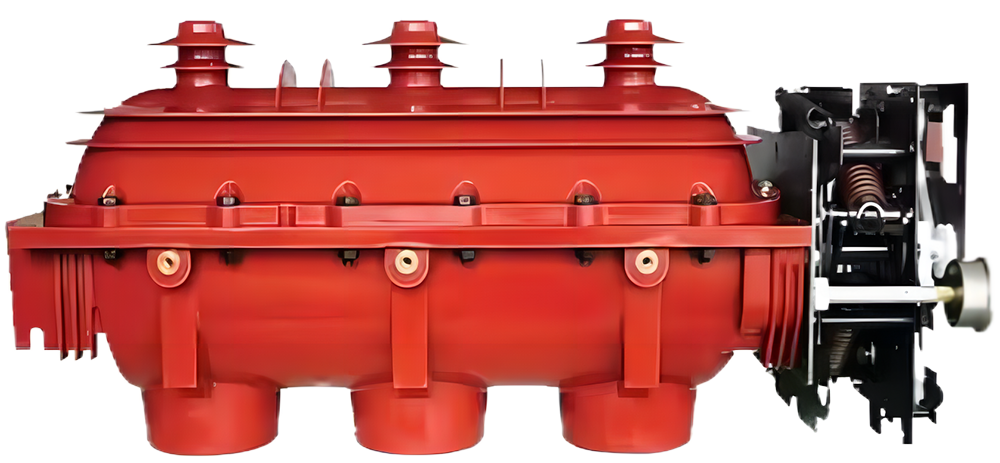

L'interrupteur-sectionneur FL(R)N36 LBS 12 kV pour intérieur au gaz SF6 est un interrupteur de charge rotatif à double coupure utilisant le gaz SF6 comme isolant et agent d'extinction d'arc. Il est adapté aux réseaux de distribution d'électricité 12 kV. Chaque interrupteur est scellé de manière permanente après avoir été rempli de gaz SF6 à une pression de 0,4 bar. Il peut être installé verticalement ou horizontalement. La méthode d'installation typique dans une unité de réseau en boucle consiste à installer une cloison en acier horizontale entre le local des câbles et le local du jeu de barres. Cette méthode d'installation isole le jeu de barres du raccord de câbles afin de respecter les exigences de sécurité d'exploitation et de maintenance.

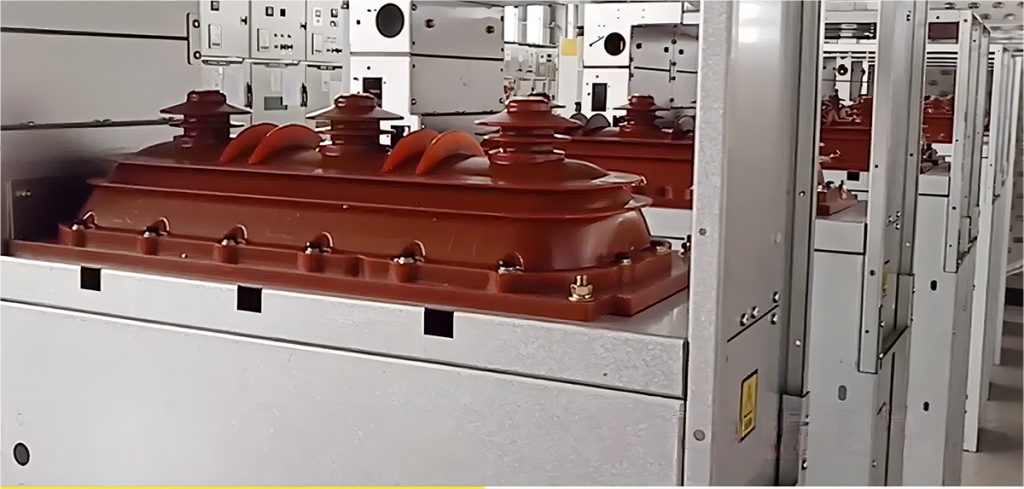

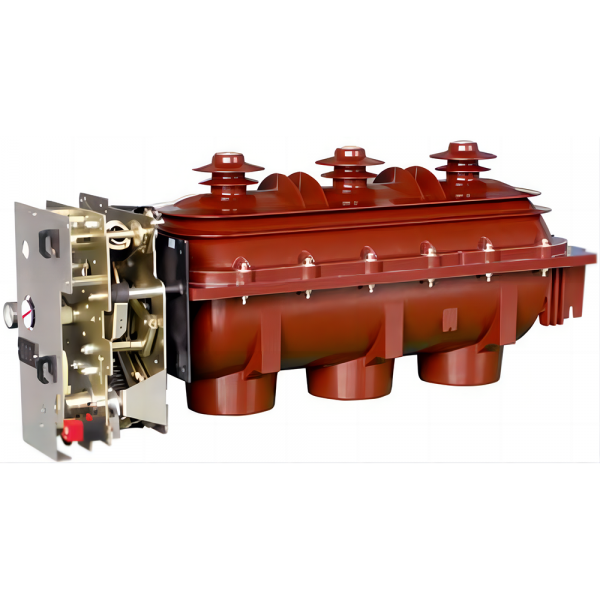

L'association de l'interrupteur de charge intérieur haute tension SF6 FLN36-12 à d'autres composants électriques permet de réaliser des fonctions de contrôle et de protection, ainsi que de protéger les équipements électriques des entreprises industrielles et minières, des réseaux d'alimentation électrique civils et des sous-stations secondaires. L'appareil combiné interrupteur de charge-fusible FLRN36-12 kV, qui offre les mêmes caractéristiques de protection que les transformateurs, est particulièrement adapté aux alimentations en réseau en boucle.

De construction Fcaractéristiques

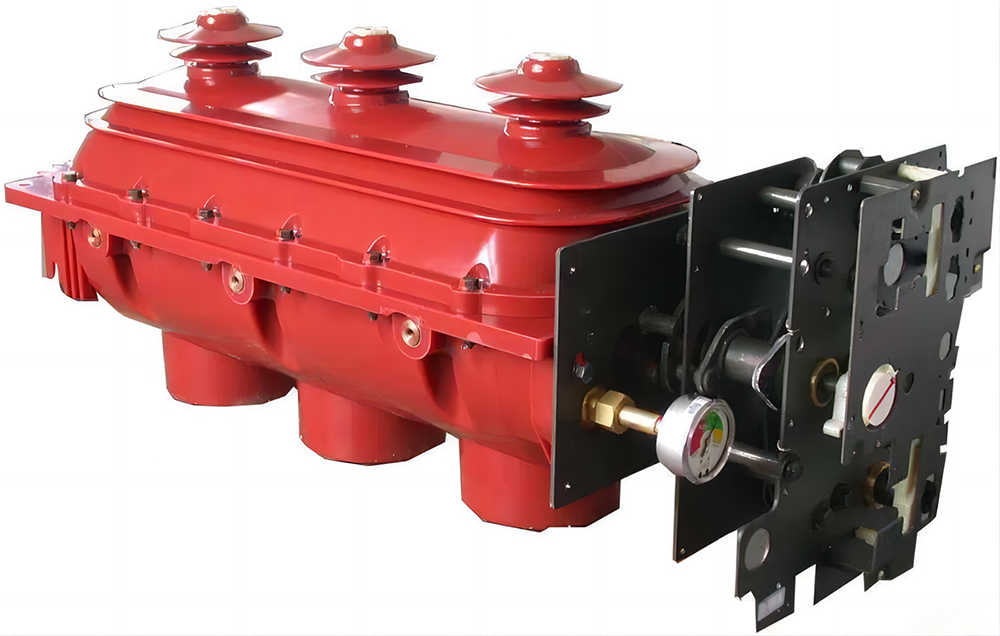

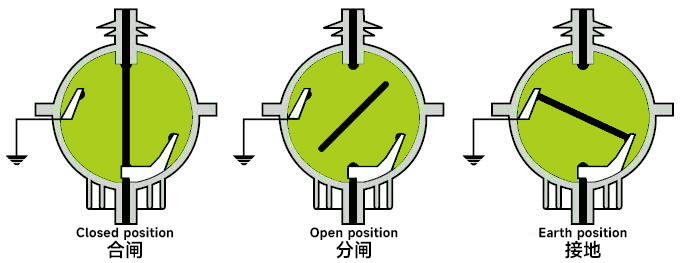

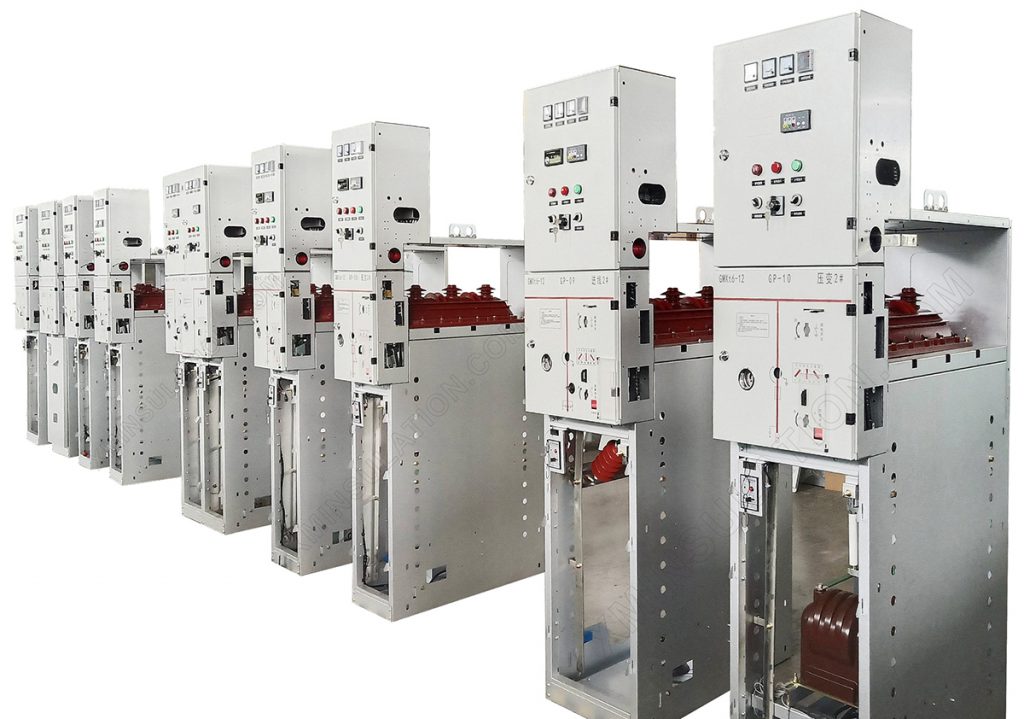

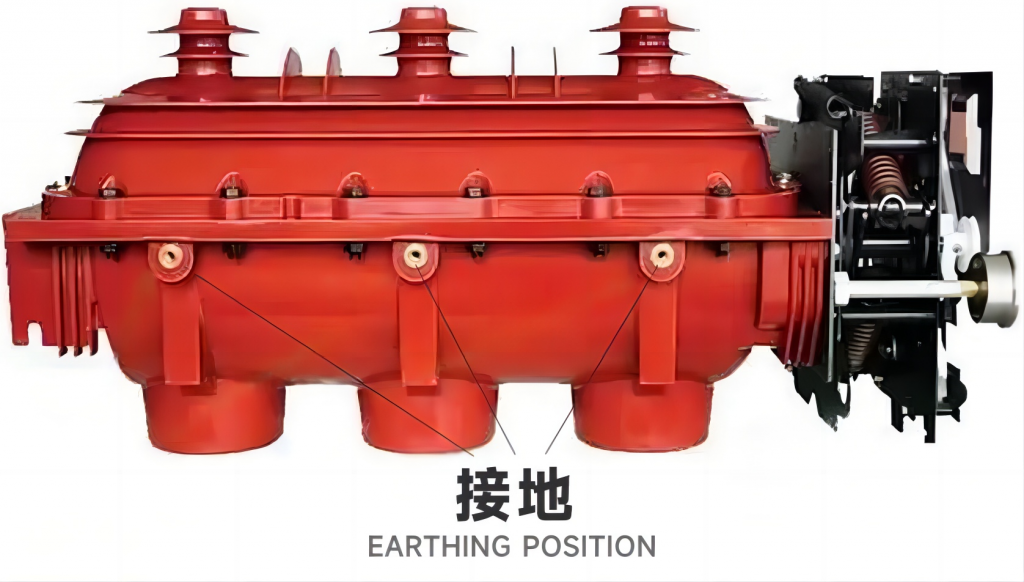

1. L'interrupteur de charge FLN36-12 adopte une double rupture et un contact mobile rotatif, qui a les trois états suivants : fermeture ; ouverture ; mise à la terre.
2. L'interrupteur de charge utilise du SF6 comme agent d'extinction et d'isolation de l'arc. Son étanchéité est assurée par des coques supérieure et inférieure moulées en résine époxy et offre une excellente isolation.
3. En cas d'arc électrique interne et de faiblesse structurelle à l'arrière du boîtier, celui-ci sera ouvert. La soupape de fuite d'arc de l'armoire sera alors ouverte et le flux d'air de surpression sera dirigé vers l'extérieur de l'armoire. Les performances de sécurité sont excellentes.
4. Chaque interrupteur de charge est scellé et sans entretien à vie.
5. La pression relative du gaz SF6 dans l'interrupteur de charge est de 0,045 Mpa.
6. La durée de vie mécanique de l'interrupteur de charge est de 5000 fois fermeture-ouverture et de 2000 fois ouverture-ouverture.

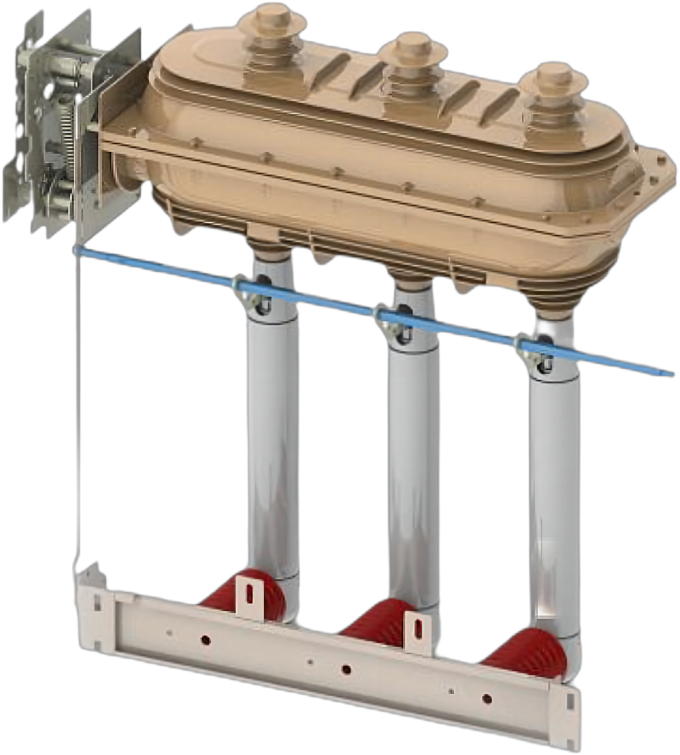

7. L'interrupteur de charge FLN36-12 et son mécanisme de commande sont placés dans l'unité supérieure amovible. Il peut facilement être transformé en armoire électrique combinée interrupteur de charge + fusibles, ou inversement.

Mécanisme de fonctionnement

Le mécanisme de commande à ressort de l'interrupteur de charge et de ses dispositifs électriques combinés se divise en deux types : simple et double. L'interrupteur de charge FLN36-12D, équipé d'un simple mécanisme de commande à ressort, est principalement utilisé pour le contrôle des lignes entrantes et sortantes. L'appareil combiné interrupteur de charge-fusible FLRN36-12D, équipé d'un double mécanisme de commande à ressort, est principalement utilisé pour la protection des transformateurs.

Environnement d'utilisation

1. Température de l'air ambiant : limite supérieure +40℃, limite inférieure -15℃.
2. Humidité environnementale : L'humidité relative moyenne quotidienne n'est pas supérieure à 95% et l'humidité relative moyenne mensuelle n'est pas supérieure à 90%.
3. Altitude : L'altitude maximale du site d'installation de l'équipement est de 2000 m.
4. Tremblement de terre : L’intensité du tremblement de terre ne dépasse pas 8 degrés.
5. L'air ambiant ne doit pas être significativement pollué par des gaz inflammables corrosifs, de la vapeur d'eau, etc. Il ne doit pas y avoir de vibrations violentes et fréquentes.

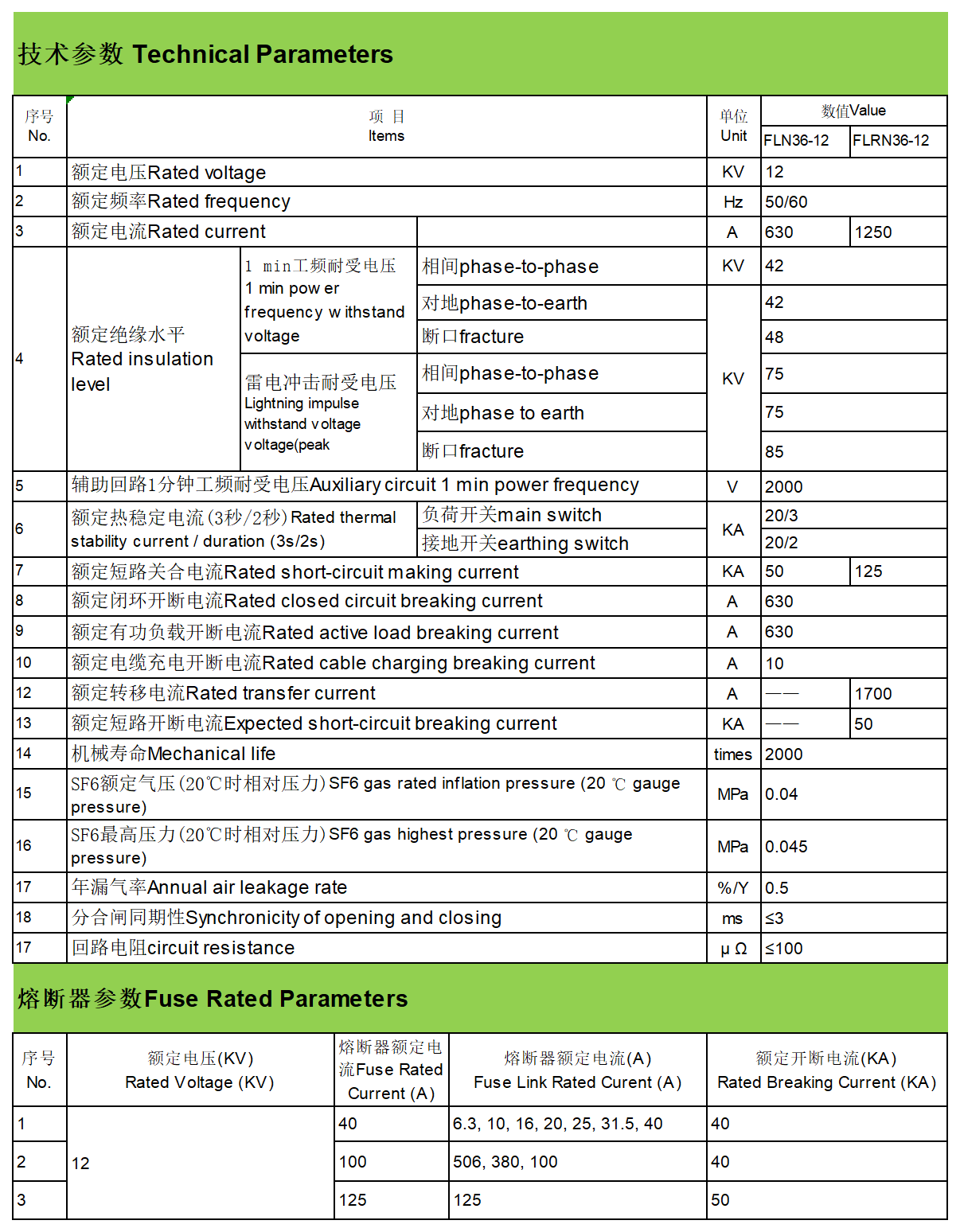

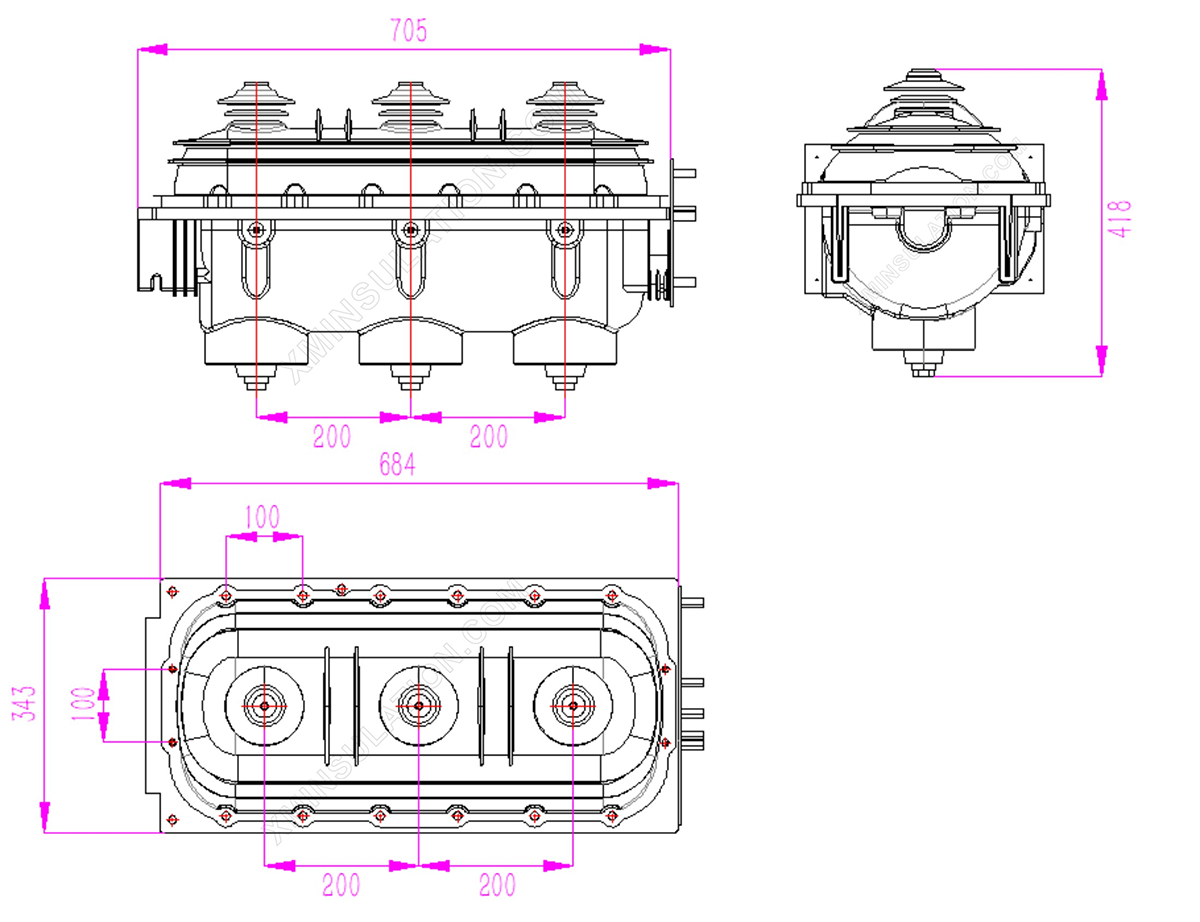

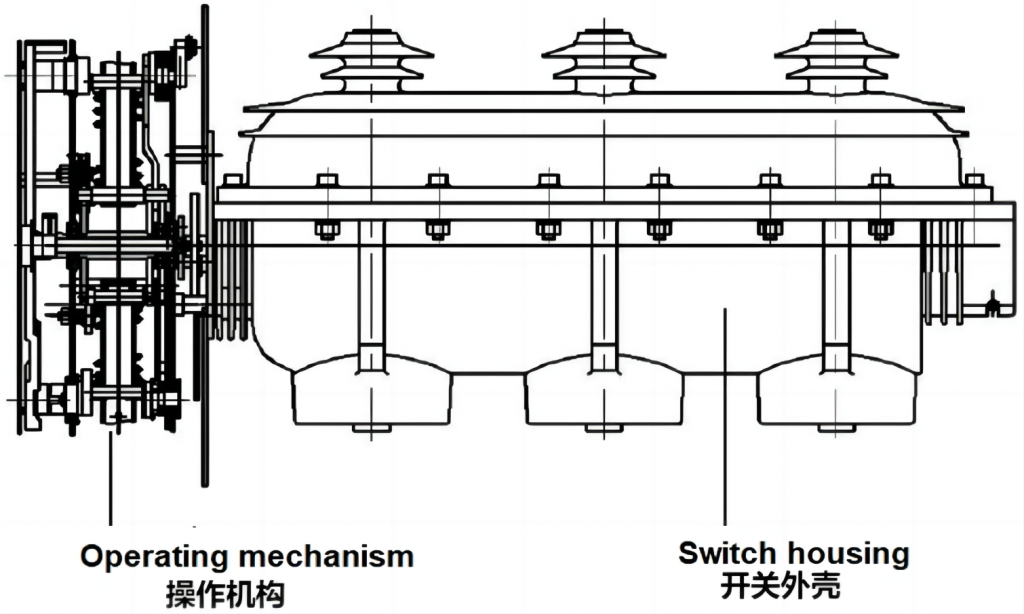

Apparence Taille Un (Distance de phase 200 mm)

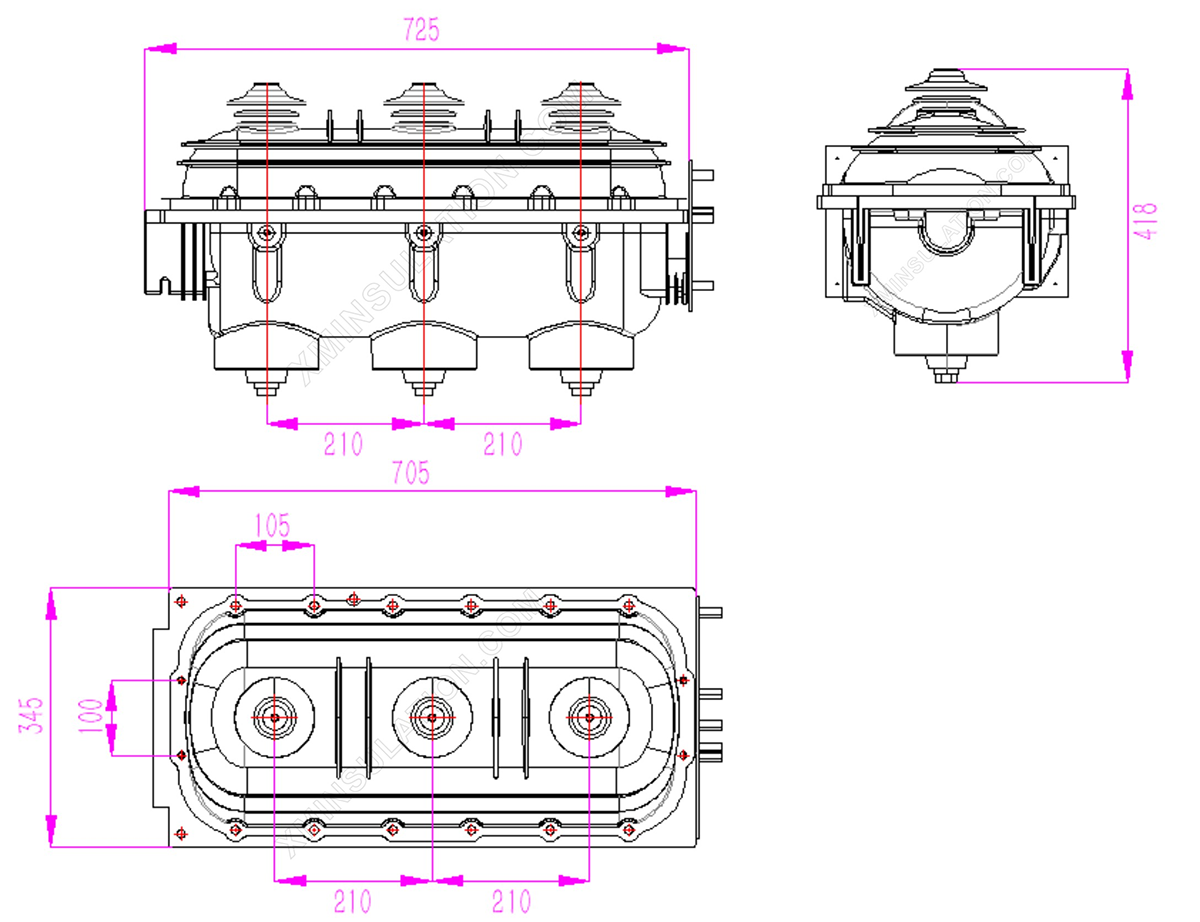

Apparence Staille Tmoi (P.hase Ddistance 210 mm)

Rupture P.principe

Le gaz SF6 offre d'excellentes performances d'extinction d'arc. Pour éteindre rapidement l'arc, l'interrupteur coupe le courant et génère un arc dès la séparation des contacts mobiles et statiques. À ce moment, le champ magnétique de l'aimant permanent entraîne un déplacement rapide de l'arc, ce qui provoque son allongement et sa combinaison continue avec le gaz SF6, permettant ainsi sa dissociation et son refroidissement rapides. L'arc s'éteint lorsque le courant passe par zéro. La double distance d'ouverture de la fracture assure un niveau d'isolation suffisant pour isoler la fracture. Principe de l'arc rotatif à aimant permanent : faible puissance de fonctionnement, forte capacité d'extinction, faible brûlure par contact et durée de vie électrique prolongée.









Installation et Debugging

1. Avant l'installation et le débogage, veuillez lire attentivement le manuel d'instructions et effectuer les préparatifs suivants : vérifiez d'abord l'état du produit. Les produits endommagés doivent être immédiatement arrêtés. La deuxième étape consiste à éliminer toute contamination de la surface du produit due au transport ou à d'autres facteurs.
2. Lorsque le mécanisme de fonctionnement et le corps de l'interrupteur sont assemblés, il faut s'assurer qu'ils sont fixés de manière fiable, et leurs pièces de connexion doivent être fixées de manière fiable sur l'arbre de fonctionnement du corps de l'interrupteur, et les composants reliant l'interrupteur de charge doivent également être fixés de manière fiable sur le corps de l'interrupteur. sur l'interrupteur.
3. Une fois l'installation terminée, vérifiez que l'interrupteur de charge est en position d'ouverture, insérez la poignée de commande dans l'orifice de mise à la terre situé à l'extrémité supérieure du panneau et tournez-la de 180 degrés dans le sens des aiguilles d'une montre. Pour fermer la mise à la terre, tournez la poignée de 180 degrés dans le sens inverse des aiguilles d'une montre. Terminez la fermeture de l'interrupteur de mise à la terre.
4. Lors de l'exécution de l'opération de fermeture, vérifiez d'abord que l'interrupteur de charge est en position d'ouverture, puis insérez la poignée de commande dans le trou de commande de l'interrupteur de charge à l'extrémité inférieure du panneau et faites tourner la poignée de commande de 180 pouces dans le sens des aiguilles d'une montre pour terminer l'opération de fermeture de l'interrupteur de charge.
5. Pendant le processus de déplacement de l'interrupteur de charge de la position de fermeture à la position d'ouverture, utilisez le mécanisme de fonctionnement de type K, insérez la poignée de fonctionnement dans le trou de fonctionnement de l'interrupteur de charge et faites tourner la poignée dans le sens inverse des aiguilles d'une montre de 180 pouces pour effectuer l'opération d'ouverture ; pour le mécanisme de fonctionnement de type A, mécanisme de fonctionnement, appuyez sur le bouton d'ouverture pour ouvrir l'interrupteur de charge, vérifiez à travers la fenêtre d'observation si la position de l'interrupteur est correcte et si les instructions d'observation correspondantes répondent aux exigences.
6. Remarque : la mise à la terre ou la charge ne peut être fermée que lorsque l'interrupteur est en position ouverte !

Entretien et Csont

Dans des conditions d'utilisation normales et lorsque l'environnement répond aux exigences des instructions d'installation et d'utilisation, le corps de l'interrupteur est garanti sans entretien pendant 20 ans. En raison des différences environnementales, des travaux d'inspection et de maintenance sur l'interrupteur de charge restent nécessaires.

1. En fonction de l'environnement de travail, effectuez une inspection visuelle appropriée de la couverture isolante entre juin et décembre et retirez les surfaces sales et humides.
2. Effectuer la lubrification et le contrôle du fonctionnement du mécanisme de fonctionnement 1 à 2 fois par an pour garantir un fonctionnement normal.
3. Pour les interrupteurs de charge équipés de manomètres, les lectures des manomètres doivent être vérifiées de temps à autre.
4. Lorsqu'un courant de défaut traverse l'appareil combiné interrupteur-fusible et qu'un fusible de phase grille, les fusibles triphasés doivent être remplacés. Lors du remplacement, il est impératif de fermer le sectionneur de terre et de s'assurer que tous les fusibles triphasés sont en place.
