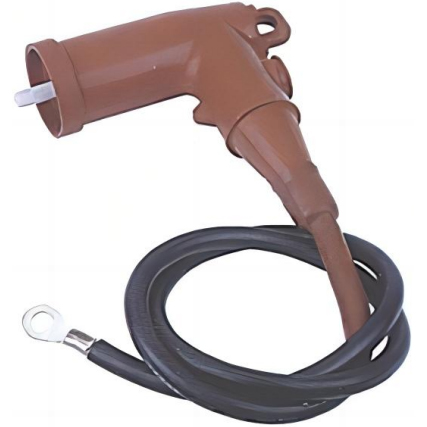

Codo de puesta a tierra JDZT-15kV-200A

Información general

El codo de puesta a tierra de 15 kV 200 A es la mejor opción para sistemas de energía subterránea. Puede proporcionar una línea de salida de puesta a tierra para verificar el cable en la aplicación práctica o el examen.

El codo de puesta a tierra se puede usar solo o conectar con un inserto de buje, un inserto de alimentación giratorio del transformador montado en la almohadilla y el gabinete de fuente de alimentación circundante, lo que podría estructurar un punto de puesta a tierra visible.

El codo de puesta a tierra contiene un contacto conductor de cobre, un conector de compresión de cobre y caucho aislante fundido de alto aislamiento y antienvejecimiento. Esto garantiza un blindaje completo del producto. Un cable de tierra de 2 metros se conecta al extremo del codo. El valor de aislamiento del blindaje exterior del cable de puesta a tierra es de 600 V, por lo que, al realizar la inspección, se recomienda realizar la prueba desde arriba.

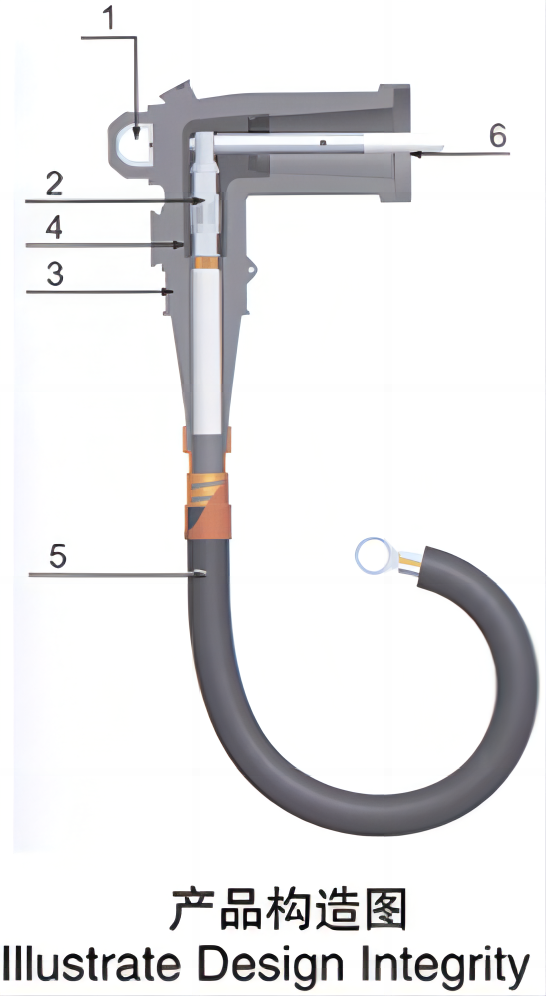

Estructura del producto

1. El funcionamiento del anillo: hecho de anillo de acero inoxidable, el uso de garantías y varilla de operación aislada de soporte.

2. Terminal de engarce de cobre: productos y cables estrechamente conectados.

3. La capa de aislamiento: una formulación única y tecnología de mezcla para garantizar la excelente calidad del caucho de aislamiento EPDM prefabricado.

4.Una capa semiconductora interna: caucho conductor EPDM prefabricado con control eficaz de la tensión eléctrica.

Cable unipolar de 5.600 V: grado de voltaje de 600 V, conexión a tierra efectiva.

6. Varilla de inserción de arco: barra conductora de cobre estañado con función de supresión de arco.
