Aparamenta aislada en gas SF6 de 24kV-630A GIS RMU

Información general

Los gabinetes de distribución de red en anillo en serie completamente cerrados y completamente aislados de metal con aislamiento de gas SF6 de 24 kV producidos por la compañía se utilizan ampliamente en sistemas de distribución de energía de 12 kV y son los productos de conmutación preferidos para sistemas de transformación y distribución de energía para diversos usuarios urbanos y rurales.

El armario de distribución es un modelo de unidad modular que se puede combinar según diferentes usos; se divide en dos categorías: combinaciones de unidades fijas y unidades ampliables para satisfacer las necesidades de varias subestaciones para el uso flexible de gabinetes de distribución compactos.

El gabinete de distribución GIS de 24 kV es un sistema completamente sellado, con sus componentes eléctricos e interruptores encerrados en un cuerpo de acero inoxidable. Todo el cuadro no se ve afectado por las condiciones ambientales externas, lo que garantiza la confiabilidad operativa y la seguridad personal. Y no requiere mantenimiento. Eligiendo barras extensibles se puede conseguir cualquier combinación, consiguiendo una modularidad total. El aislamiento y blindaje de seguridad de la barra colectora extendida garantizan confiabilidad y seguridad.

El gabinete de distribución GIS de 24 kV también puede proporcionar soluciones de automatización basadas en TV, formando el concepto de interruptores inteligentes y minimizando la carga de trabajo de instalación y depuración en el sitio.

La aparamenta GIS de 24 kV se divide en configuración estándar no extendida y configuración estándar expandible. Debido a su combinación de módulo completo y semimódulo y a su autoexpandibilidad, tiene una flexibilidad extremadamente especial.

La vida útil del diseño es de más de 30 años funcionando en condiciones interiores (20 °C).

Funciones y características

1.  Seguridad de operación
   a. A través de las siguientes medidas de seguridad, podemos proporcionar a los usuarios garantías especiales de seguridad: interruptor de carga integrado de tres estaciones.
   b. El disyuntor utiliza un interruptor de carga en lugar de un interruptor de aislamiento, que es más seguro y confiable. Diseño totalmente sellado por un lado.
   C. Enclavamiento mecánico que cumple con los requisitos de cinco pruebas.
   d. El indicador en vivo puede proporcionar una indicación en vivo de las líneas entrantes y salientes.
   mi. El armario de distribución puede equiparse con dispositivos eléctricos, de control remoto y de monitorización para simular las diferentes necesidades de los usuarios.
   F. El gabinete de distribución tiene un canal de alivio de presión de seguridad confiable, que puede garantizar la seguridad personal de los operadores incluso en circunstancias extremas.
2. Confiable ohoperación
3. El gabinete 24kVGIS utiliza gas SF6 como medio aislante y extintor de arco.
4. El gabinete de distribución es una estructura completamente sellada y aislada. Las barras colectoras, los interruptores y las piezas bajo tensión están completamente encerrados en una carcasa de acero inoxidable. La cámara se infla con gas SF6 a 1,4 bar y el nivel de protección alcanza IP67. Todo el dispositivo del interruptor no se ve afectado en absoluto por las condiciones ambientales externas, como polvo, humedad, animales pequeños, etc. Puede garantizar el funcionamiento normal del interruptor incluso en situaciones extremas, como una inmersión breve en agua, y el producto no requiere mantenimiento. por vida.
5. El mecanismo operativo de almacenamiento de energía del resorte puede proporcionar un diagrama de líneas de simulación del panel de operación manual o eléctrica para proporcionar indicación de la posición del interruptor.
6. El gabinete está hecho de lámina galvanizada y la superficie está rociada electrostáticamente para mejorar la resistencia a la corrosión. El manómetro controla el rango de presión segura del gas SF6 en el armario.



3. Flexible PAGLAN

Una variedad de métodos de entrada de cables pueden realizar varias combinaciones de cables izquierdo, derecho, superior o delantero. Cualquier combinación entre unidades se puede lograr utilizando barras colectoras aisladas, que pueden realizar soluciones de diseño flexibles de gabinetes delanteros y traseros o gabinetes izquierdo y derecho.



4. Ampliamente Ud.sed
5. Los armarios de distribución se dividen en combinaciones de unidades fijas y combinaciones de unidades ampliables.
6. El gabinete de distribución generalmente ingresa y sale de los cables desde el frente, y también puede lograr cables laterales o expansión lateral según las diferentes posiciones de instalación.
7. El tamaño del gabinete es conveniente para la instalación y puede ser adecuado para lugares con espacios pequeños y malas condiciones ambientales.

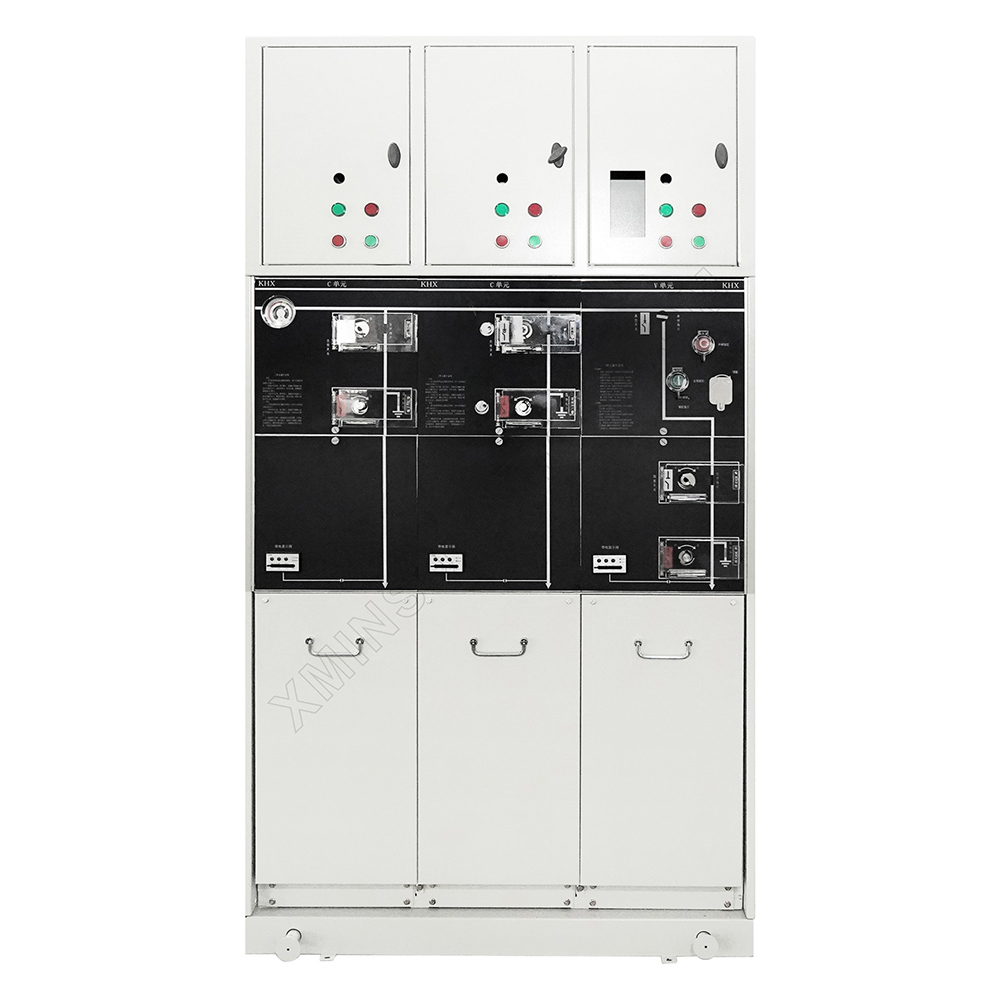

Estructura del cuadro de distribución

1. 熔断器室. Sala de fusibles.
2. 电容性电压指示器. Indicador de voltaje capacitivo.
3. 短路接地故障指示器(附件). Indicador de cortocircuito a falla a tierra (accesorio).
4. 压力指示器. Indicador de presión.
5. 具有序列号的标准. Estándar con número de serie.
6. 模拟线路图. Diagrama de circuito analógico.
7. 熔断器熔断指示器. Indicador de fusible quemado.
8. 面板上的挂锁装置. Mecanismo de candado en panel.
9. 电缆室. Cámara de cables.
10. RTU安装室. Sala de instalación de RTU.
11. 钥匙锁(附件). Bloqueo de teclas (accesorio).
12. 断路器操作孔. Orificio de funcionamiento del disyuntor.
13. 负荷开关操作孔. Orificio de funcionamiento del interruptor de carga.
14. 接地开关操作孔. Orificio de funcionamiento del interruptor de puesta a tierra.
15. 隔离开关操作孔. Orificio de maniobra del interruptor de aislamiento.
16. 分闸按钮. Botón de apertura.
17. 合闸按钮. Botón de cierre.

Notas de Diseño

1. Técnico Ddescripción

El gabinete de distribución inflable de la serie 24kV está instalado en un marco de chapa galvanizada y la unidad de distribución está en una caja de aire SF6. La caja de aire está hecha de una placa de acero inoxidable de 3 mm de espesor, resistente a la corrosión y no magnética.

La caja de aire SF6 es un "sistema de presión sellado" que puede funcionar durante 20 años en condiciones normales de trabajo. La presión del gas SF6 durante el funcionamiento normal es de 0,15~0,4 bar. La caja de aire está equipada con un dispositivo de liberación de presión para garantizar que el gas pueda liberarse desde la parte inferior o trasera cuando la presión es demasiado alta.

2. Cambiar Ud.liendre

El interruptor de carga adopta un método de doble punto de interrupción giratorio coaxial y coopera con la placa deslizante a través del mismo orificio de operación para operación cinética. Por tanto, el interruptor sólo puede estar en uno de los tres estados de “cierre, apertura y puesta a tierra” en cada momento, evitando por completo errores. funcionar.

3. Operando METROmecanismo

El mecanismo de operación del interruptor está instalado en el frente fuera de la caja de aire. Está tratado con tecnología especial para prevenir la corrosión, facilitar la operación y el mantenimiento manuales y puede realizar fácilmente el funcionamiento eléctrico.

Uso mimedio ambiente y Ccondiciones

1. La temperatura del aire ambiente no supera los 40 ℃, el valor medio medido en 24 horas no supera los 35 ℃ y la temperatura mínima del aire ambiente es -40 ℃;

Altitud ≤2000m.

2. Humedad: Humedad relativa: el promedio diario no supera los 95%, y el promedio mensual no supera los 90%.
3. Presión de vapor de agua: el valor medio diario no supera los 2,2 KPA y el valor medio mensual no supera los 1,8 KPA.
4. Intensidad del terremoto: no más de 8 grados, aceleración horizontal ≤ 0,4 g, aceleración vertical ≤ 0,2 g.
5. Condiciones especiales de uso: Cuando las condiciones de uso reales superen las condiciones de uso normales, el usuario y el fabricante negociarán.

Dibujo de dimensiones de instalación

Base Diagrama

Unidad estándar.

Gabinete de Medición 24kV.

Aparamenta GIS ohoperando METROmecanismo

La sala de mecanismos operativos se encuentra en la parte superior del gabinete GIS. Los rodillos del mecanismo coinciden estrechamente con el panel de operación del interruptor. El mecanismo de fijación del perno se divide en resorte simple (mecanismo de línea entrante) y resorte doble (mecanismo de línea saliente) para formar el bucle de red en anillo y el bucle del transformador, respectivamente. Los interruptores y resortes son todos resortes de disco, que tienen las características de alta precisión de ensamblaje, pequeña fuerza operativa, larga vida útil y alta estabilidad.

Cada módulo del 24La aparamenta kV tiene la siguiente configuración:

Indicador de voltaje capacitivo para casquillos entrantes;

Cada cámara de aire está equipada con un manómetro para controlar la densidad del SF6;

Orejas de elevación para elevación;

Mango de operación.

Opcional

Mecanismo de funcionamiento eléctrico;

Indicadores de cortocircuito de cable y falla a tierra;

Transformadores y contadores de corriente;

Monitoreo remoto e indicador de falla a tierra.

Unidad de control y monitoreo remoto

El tipo aislado en gas de 24 kV con control remoto integrado, telemetría y módulo de automatización de telecomunicaciones realiza la aplicación inteligente de aparamenta de red en anillo. La automatización integrada del sistema de distribución se puede realizar conectando cada unidad con el centro de despacho de nivel superior mediante comunicación. La automatización de la distribución permite a los despachadores conocer el funcionamiento de toda la red de distribución sin salir de casa, localizar fallas rápidamente, aislar fallas automática o artificialmente y reconstruir la red, acortando así en gran medida el área y el tiempo de corte de energía y reduciendo las pérdidas causadas por fallas. Además, la supervisión y asignación de carga se pueden realizar cómodamente, lo que favorece el uso racional de la red.

El sistema de automatización de la distribución coincide con el armario de distribución. El sistema está diseñado como un sistema abierto, que incluye dos partes: módulo basado en estación y módulo terminal automático. El terminal de automatización es un diseño modular distribuido con alta confiabilidad. Al mismo tiempo, su forma compacta es fácil de instalar en el cuadro compacto.

Configuración y características opcionales:

16 entradas de conmutación (señal remota única), voltaje de aislamiento 1500VDC Ocho entradas analógicas (telemetría), incluidas cuatro corrientes (AC5A) Cuatro voltajes (1*24VDC.3*100VAC/220VAC).

6 salidas de conmutación (control remoto, se puede utilizar para hasta tres conmutaciones combinadas) Contacto seco tipo C, 250 VCA 8 A/30 V CC 8 A, se utiliza un puerto de comunicación RS485 para comunicación remota, hasta 1200 m.

Función de selección:

Cálculo de funciones del alimentador P, Q, kwh, Karh, F, etc. Función de protección de corriente, que puede actuar sobre la salida de conmutación o la salida de comunicación.

Protección de línea de entrada/salida

Los transformadores o líneas están protegidos por interruptores de vacío/disyuntores de vacío con relés de protección y transformadores de corriente. Cuando se selecciona como protección el disyuntor de aire de deuda con interruptor de vacío, el relé estándar es SPAJ140 C u otro relé de protección integral nacional.

SPAJ140 C Relé de protección contra sobrecorriente/cortocircuito/conexión a tierra Rango de voltaje: CC (18-265 V) o CA (80-265 V) CT de protección tipo ASG: corriente secundaria 5 A Pantalla digital que configura las mediciones de corriente y los datos de falla registrados Valor de configuración Botón del panel o computadora Configuración Los nodos de señales pasivas pueden protegerse mediante cada segmento. Autoverificación continua y salida de alarma de fallas internas (software y hardware).

Sección de desbordamiento constante bajo I >

Corriente de acción de tiempo fijo 0,5-5,0 Tiempo de acción 0,05-300 s Corriente de acción de tiempo inverso 0,5-2,5 Modo de acción de tiempo inverso InlDMT.

Sección de desbordamiento alto y constante 1>

Corriente de acción 0,5-40 Tiempo de acción 0,04-300 s.

Paso de flujo de secuencia cero de valor fijo bajo Lo >

Tiempo de acción de tiempo fijo actual 0,1-0,8 ln tiempo de acción 0,05-300 s.

Corriente de acción en tiempo inverso 0,1-0,8 en modo de acción en tiempo inverso IDMT.

lo > en paso de flujo de secuencia cero constante alto.

Corriente de acción 0,1-10 Tiempo de acción 0,05-300 s.

Protección de transformador/línea: Nuestro transformador neumático proporciona dos tipos de protección del transformador: combinación de fusibles de interruptor de carga y disyuntor con protección de relé.

Módulo de combinación de fusibles que utiliza un interruptor de carga: La protección del transformador es una combinación de un fusible de alto voltaje limitador de corriente y un interruptor de carga. La cámara del fusible se instalará detrás de una carcasa de bloqueo separada ubicada en el frente de la unidad. El interruptor de carga utiliza un mecanismo de almacenamiento de energía de resorte, que puede activarse mediante un fusible.

Para facilitar el reemplazo del fusible, la tapa del extremo de la cámara del fusible se puede quitar usando una manija de operación. El mecanismo de disparo frontal del fusible garantiza el rendimiento a prueba de agua de todo el sistema.

Programa Ddescripción

Esquema 1: SA+CCF+.

El autobús está equipado con pararrayos y ampliado. Nota: El número de unidades de conmutación no es inferior a 3.

Esquema 2: CCF+.

Instale el pararrayos y extiéndalo.

Esquema 3: CCFFF=CF.

El número máximo de unidades en un grupo es 6. Se requieren conexiones de bus extendidas cuando se utilizan más de 6 unidades.

Esquema 4: W=M=FFF.

Cálculo del lado de alta presión.

Esquema 5: PT = FF =FCSLCF =FF=PT.

Bus único Bus de banda segmentada PT.

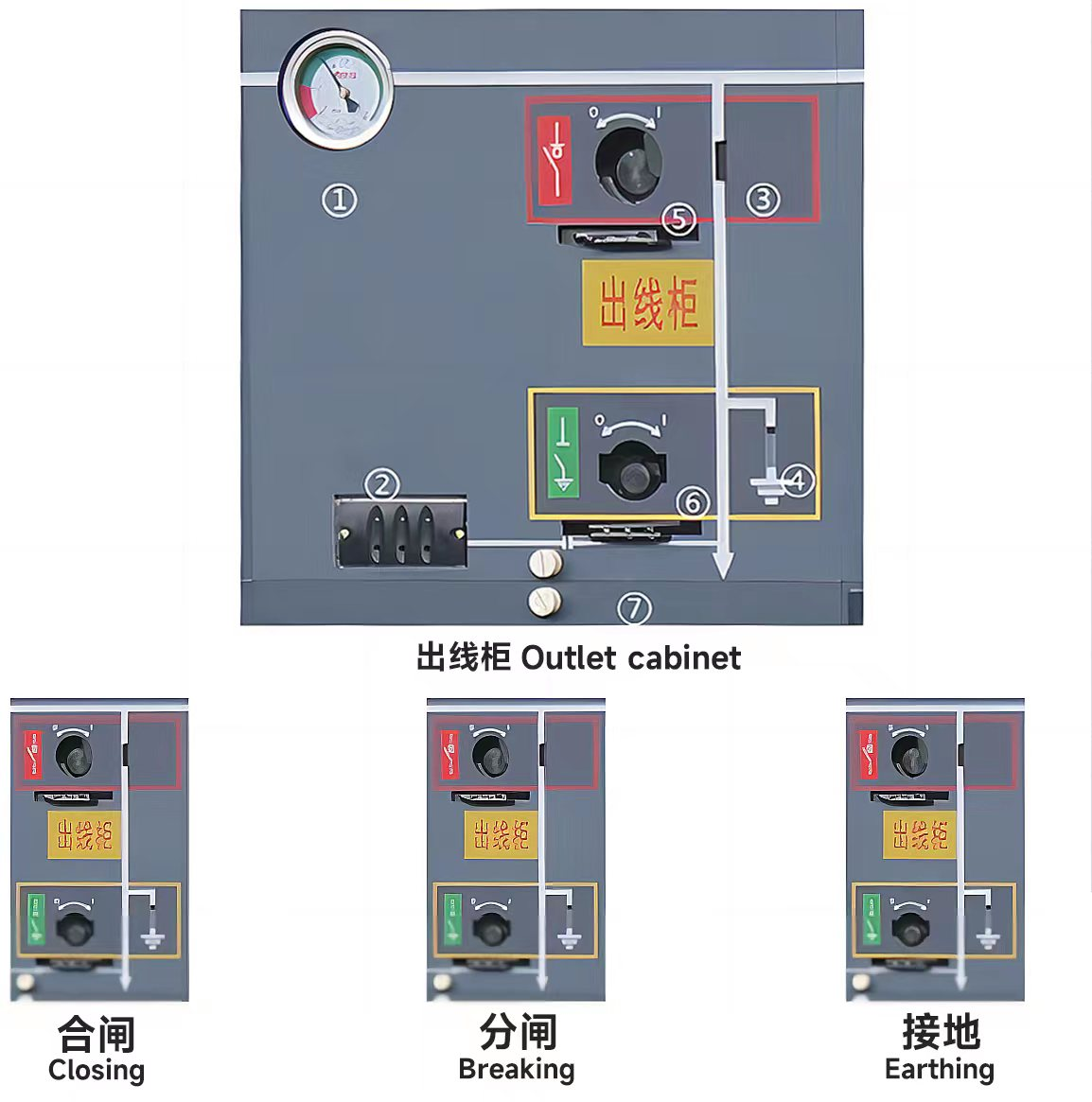

①SF6气压表Manómetro de aire SF6.

②带电显示器 Visualización en vivo.

③合闸、分闸位置指示Indicación de posición de cierre y apertura.

④接地位置指示 Indicación de posición de tierra.

⑤负荷开关操作孔Orificio de operación del interruptor de interrupción de carga.

⑥接地开关操作孔Agujero de operación de puesta a tierra.

⑦开关操作位置选择滑板Cambie la corredera de selección de la posición de funcionamiento.

Diagrama esquemático del producto

Subestación de control Recintos

Contacto auxiliar: Todos los interruptores de carga y disyuntores pueden equiparse con 2NO+2NC que indican la posición del interruptor. Se puede instalar una bobina de liberación paralela (CA o CC) en un interruptor/disyuntor de transformador. La unidad de control de bajo voltaje se encuentra detrás del panel frontal.

Indicación de voltaje: El indicador de voltaje capacitivo muestra si el casquillo está cargado y el enchufe que contiene se puede usar para verificar la fase.

Indicador de cortocircuito/fallo a tierra: Para facilitar la localización de fallas, el módulo de interruptor de cable puede equiparse con un indicador de cortocircuito/falla a tierra para una detección sencilla de fallas.

Operación Eléctrica: El mecanismo de operación manual de la unidad de conmutación de cable y la unidad transformadora es un esquema estándar. También se puede instalar un mecanismo de operación eléctrica. Los interruptores de cable, los disyuntores de vacío y los interruptores de conexión a tierra son operados por un mecanismo ubicado detrás del panel frontal. Todos los interruptores y disyuntores pueden operarse mediante manijas de operación (configuración estándar) o pueden equiparse con mecanismos de operación de motor (accesorios). Sin embargo, el interruptor de puesta a tierra sólo puede accionarse manualmente y está equipado con un mecanismo capaz de cerrar la corriente de falla. El mecanismo de operación eléctrica se puede implementar fácilmente en etapas.

Conexión de cable: Nuestro gabinete con aislamiento de gas está equipado con casquillo estándar. Todos los casquillos están a la misma altura del suelo y están protegidos por cubiertas de las cámaras de cables. La placa de cubierta se puede interbloquear con el interruptor de puesta a tierra y también se puede utilizar una placa de cubierta especial de doble cámara de cables para acceso doble de cables.

Indicador de presión: Generalmente equipado con un indicador de presión, que tiene forma de manómetro. Además, se pueden equipar contactos eléctricos para indicar la reducción de presión.

Dispositivo de extinción de arco: Los extintores de arco se pueden instalar en las 24 unidades de la red en anillo aisladas por gas. Cuando se produce el arco interno, el extintor de arco se cierra automáticamente en el casquillo entrante. El interruptor GIS de 24 kV y todos los módulos de cable, incluidos los módulos D, De y V, pueden equiparse con un extintor de arco. Deben realizar el pedido con la unidad sin cambiarla.

La acción del extintor de arco se puede indicar mediante este método para conectar los contactos eléctricos en el gabinete SF。 al terminal detrás del panel frontal.

Barra colectora externa: el cuadro puede equiparse con barra colectora externa.

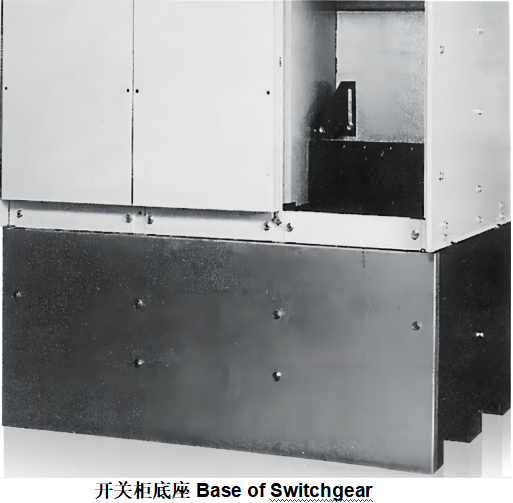

Base: La aparamenta aislada en gas se puede instalar en una base separada. El diseño de la base tiene entrada de cables reservada en ambos extremos y detrás. Dos alturas diferentes son 272 mm y 450 mm respectivamente.

Cámara de línea secundaria/cámara de baja presión: el cuadro puede equiparse con un gabinete secundario o una caja de bajo voltaje en la parte superior del cuadro. El gabinete secundario se utiliza para instalar un amperímetro (con o sin interruptor) y una unidad de control de bloqueo en vivo. La caja de bajo voltaje se utiliza para instalar relés como SPAJ140 C, amperímetro (con o sin interruptor) y unidad de control de bloqueo vivo.

Pararrayos: El pararrayos de óxido de zinc se puede instalar en el cable de nuestro gabinete de distribución, y el pararrayos de óxido de zinc también se puede instalar en el bus o en el gabinete MP de nuestro gabinete de distribución.

◆Personalización especial

Los parámetros anteriores son datos típicos; Si los estilos existentes no satisfacen sus demandas específicas, contáctenos para obtener un diseño personalizado. Contamos con importantes habilidades de producción y desarrollo de personalización personalizada, lo que nos permite brindar soluciones personalizadas a clientes de todo el mundo.
