Aparamenta aislada en gas SF6 de 40,5 kV-1250 A GIS RMU

GRAMOgeneral IIntruducción

La unidad principal de anillo inflable SF6 completamente cerrada y completamente aislada de 40,5 kV-1250 A introduce tecnología extranjera avanzada y adopta un diseño modular, con su unidad perfecta de tipo fijo y expansión flexible. El gabinete de distribución inflable SF-40.5 tiene las características de estructura compacta, completamente aislado, larga vida útil, libre de mantenimiento, tamaño pequeño, soluciones completas, fuerte escalabilidad, alto factor de seguridad y no se ve afectado por el medio ambiente.

Se puede utilizar ampliamente en redes industriales, civiles en anillo y redes de suministro de energía de terminales. Es especialmente adecuado para pequeñas estaciones de distribución de energía secundaria, estaciones de conmutación, empresas industriales y mineras, aeropuertos, ferrocarriles, autopistas, subterráneos, distritos comerciales, viviendas, energía eólica, fotovoltaica y otros campos. El gabinete de distribución está completamente cerrado, no requiere mantenimiento, es de tamaño pequeño, tiene un rendimiento excelente, es seguro y confiable, tiene una larga vida útil y no requiere mantenimiento, y es muy popular entre los usuarios.

Características del producto

Diseño modular, cada módulo de unidad se puede combinar y expandir arbitrariamente sin la necesidad de inflar y desinflar, lo que facilita la combinación de soluciones y el diseño de medición de alta presión, y tiene una amplia gama de adaptabilidad. Los gabinetes de entrada y salida de disyuntores completamente aislados de SF6 (extinción de arco de vacío), gabinetes de entrada y salida de interruptores de carga, gabinetes de unión de barras, gabinetes de medición, gabinetes eléctricos combinados de interruptores de carga y fusibles y gabinetes de TV (con o sin interruptores) están disponibles soluciones de combinación Dividido en una sola unidad, dos unidades, tres unidades, cuatro unidades y otras combinaciones compactas, proporciona amplias perspectivas de aplicación para gabinetes de red de anillo completamente aislados de SF6 o gabinetes de distribución de múltiples circuitos.

El gabinete adopta una estructura blindada. Hay particiones metálicas entre la sala de barras colectoras y la sala de interruptores, y entre el gabinete de interruptores y la sala de cables. El nivel de protección de la parte primaria de la estructura completamente aislada puede alcanzar IP67. La hermeticidad es muy buena, el consumo de aire es pequeño y puede garantizar que no haya fugas de aire durante 30 años. El mecanismo de operación está hecho de metal resistente a la corrosión y los cojinetes de las partes giratorias son todos diseños autolubricantes. El producto no se ve afectado por el medio ambiente, no requiere mantenimiento regular y está conectado al mundo exterior. Conveniente, esto da como resultado una baja potencia de operación, alta confiabilidad y una vida útil más larga. El bus de extensión utiliza conectores de silicona enchufables, que están completamente aislados y blindados para garantizar la confiabilidad conductiva y no se ven afectados por el entorno circundante. La conexión y expansión combinadas son convenientes, lo que facilita la expansión de capacidad futura y la transformación de usuarios o subestaciones.

Producto AVentajas

1. Aplicación en áreas de meseta: gas SF6, características de aislamiento completo, sin necesidad de considerar la influencia de la diferencia de presión dentro y fuera de la caja de gas.
2. Montaje de la unidad: conveniente para la expansión del usuario, cambios de plan e intercambios de circuitos.
3. Aplicación de automatización de red de distribución: puede cooperar con todos los terminales de automatización del mercado para realizar fácilmente la automatización de la red de distribución.
4. Aplicación en zonas costeras: El mecanismo está completamente sellado y tiene un tratamiento anticorrosión con pulverización de sal a largo plazo para garantizar el funcionamiento seguro del equipo durante mucho tiempo.
5. Aplicación en áreas con fuerte viento y arena: el mecanismo está sellado, el circuito primario y la barra colectora están completamente sellados y el circuito de control adopta tiras de sellado específicas para automóviles para garantizar un funcionamiento seguro a largo plazo en áreas con fuerte viento y arena.
6. Las unidades se pueden combinar libremente para realizar diferentes soluciones.

Gabinete Sestructura

El compartimento inflable está hecho de una placa de acero inoxidable de 3 a 5 mm de espesor, que se suelda mediante un robot de soldadura después de ser procesada por máquinas herramienta CNC. Tiene menos deformación por soldadura y buena hermeticidad. Los compartimentos restantes están hechos de placas de acero laminado en frío de alta calidad, que se sueldan después del doblado CNC. Tiene las características de alta precisión y buena resistencia; cada unidad funcional es un módulo independiente, lo que es extremadamente conveniente de ensamblar. Cada compartimento sellado del gabinete está equipado con un canal de alivio de presión independiente para maximizar la seguridad personal y el funcionamiento del equipo.

Más bajo Isolación Ccircuito Breaker

Más bajo Isolación Tanque de gas

Más bajo Isolación Ccircuito Breaker Sdimensionar

Gabinete Sdimensionar

Uso mimedio ambiente y Ccondiciones

1. Temperatura del aire: temperatura máxima: +40℃, temperatura mínima: -20℃.
2. Temperatura: La temperatura media mensual es de 95%, y la temperatura media diaria es de 90%.
3. Altitud: Altura máxima de instalación: 2500 metros.
4. Sin inflamables, explosivos, sin contaminación grave, sin corrosión química ni vibraciones severas.
5. Cuando la altitud de instalación supere los 2500 metros, o existan otras condiciones especiales, comuníquese con el departamento de tecnología de preventa.

Instrucciones de instalación

1. Limpie la caja de aire y trate la superficie de sellado antes de usar: limpie la caja de aire con alcohol, papel de lija fino y un paño limpio antes de la instalación y el uso.
2. Inspeccione la superficie de sellado de la caja. No debe haber rayones, rebabas, escoria de soldadura, limaduras de hierro ni ningún otro material extraño que penetre en la correa de sellado. Verifique principalmente las siguientes ubicaciones: alrededor del orificio de instalación de la carcasa, alrededor de la instalación del sello dinámico, alrededor de la instalación de la válvula a prueba de explosiones. Orificio de montaje del barómetro.
3. La verticalidad del perno soldado es buena, los puntos de soldadura alrededor de la raíz del perno son uniformes, sin deflexión, la rosca es suave y las especificaciones de tamaño cumplen con los requisitos del dibujo.
4. El ajuste dinámico puede adaptarse a la superficie de sellado antes de apretar.
5. El asiento de la válvula del manómetro de aire está soldado con precisión, las roscas internas no están dañadas y la soldadura es estable.
6. El asiento de puesta a tierra de la carcasa está soldado con precisión, las roscas internas no están dañadas y la soldadura es estable.
7. Verifique que las dimensiones exteriores del gabinete cumplan con los requisitos del dibujo y que el método de expansión superior sea consistente con el dibujo de especificaciones.
8. El error diagonal del gabinete es inferior a 3 mm.
9. Las cajas que pasen la inspección serán selladas y firmadas en la tarjeta de proceso de producción correspondiente e instaladas en el soporte para quedar en pie.

Tanque de gas Iinterno Iinstalación Diagrama

Circuito Breaker Iinstalación IInspección PAGpuntos y PAGprecauciones:

1. Antes de instalar el interruptor, se debe inspeccionar éste para asegurarse de que no haya daños en la superficie del interruptor.
2. Coloque el interruptor en la chapa metálica y fije el cuerpo del interruptor con tuercas (no apriete las tuercas por ahora y luego apriete el accesorio móvil). Asegúrese de que el interruptor coincida exactamente con el orificio metálico y luego ensamble el accesorio móvil.
3. Una vez que el ajuste dinámico y el interruptor están fijados e instalados, tire del ajuste móvil con la mano para operar la cuchilla de aislamiento. El movimiento es suave y sin atascos, y no hay deformación de la cuchilla.

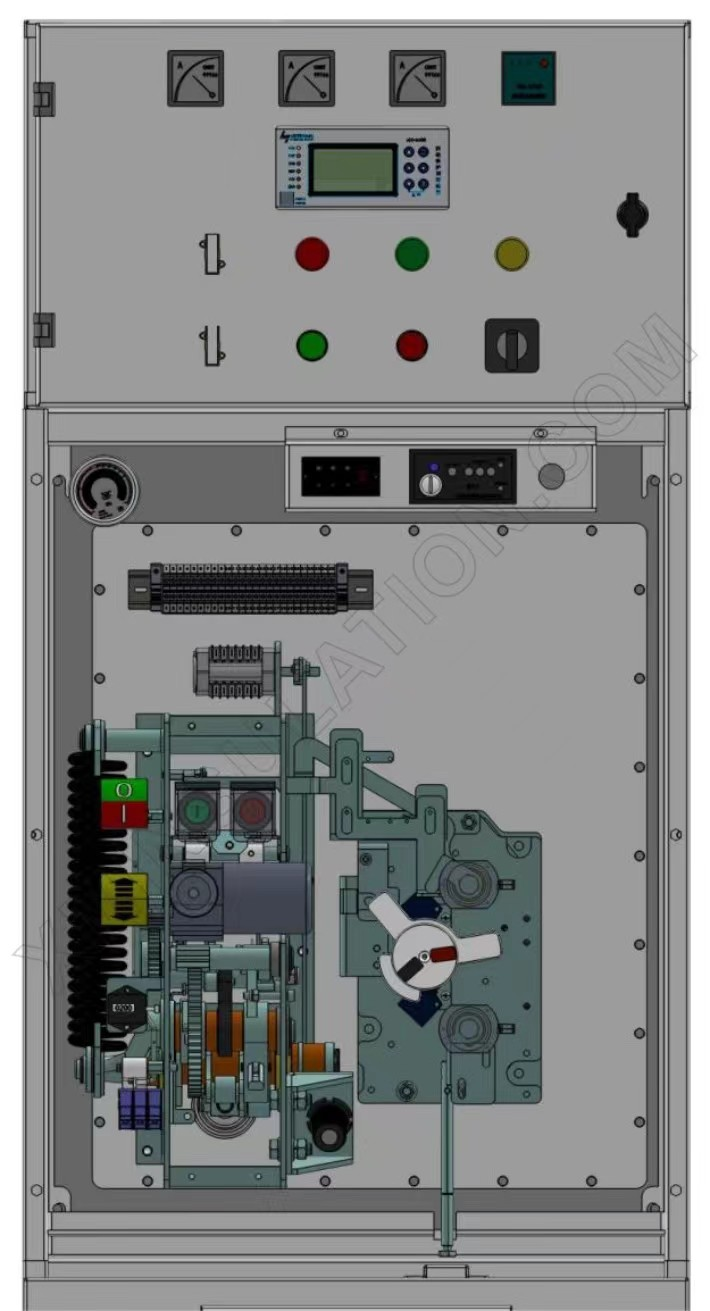

El Fsiguiendo PAGimagen S¿Cómo está el? IInstalación del Iconsuelo Ccircuito Bsegador:

El Fsiguiendo PAGLas imágenes son Ienclavamiento Ddetalles:

Operación y mantenimiento

1 , Condiciones de funcionamiento.
El SF6-40,5 kV/1250 A funciona en condiciones interiores normales y cumple con las normas IEC 62271-1 y GB3906. Las condiciones específicas son las siguientes.
a. Temperatura ambiente: temperatura máxima +40℃; temperatura máxima promedio de 24 horas +35℃; temperatura mínima -40℃.
b. Humedad: La humedad relativa media máxima medida en 24 horas es de 95%; la humedad relativa media máxima medida en 1 mes es de 90%.
c. La altitud máxima de instalación es de 2500 metros sin reducir la presión del gas. Cuando la altitud de instalación supere los 2500 metros, póngase en contacto con el departamento de tecnología de preventa.
d. Condiciones especiales: El funcionamiento debe cumplir con los requisitos de las normas IEC62271-1 y GB3906. En el caso de condiciones de funcionamiento especiales, el usuario final y el fabricante deben llegar a un acuerdo. Si se trata de entornos de funcionamiento especialmente hostiles, se debe consultar al fabricante. Por ejemplo, cuando se instala un equipo eléctrico a una altitud superior a los 2500 metros, la presión atmosférica disminuirá, lo que hará que la caja de aire se abulte.

2. Mantenimiento del producto.
a, Todos los componentes internos están libres de mantenimiento durante la vida útil declarada del producto.
b. Se pueden observar las posiciones de aislamiento y puesta a tierra para brindar garantía de seguridad para el funcionamiento y la construcción del cable.
c. El circuito del sistema está completamente aislado de la atmósfera y se ha diseñado un canal especial de alivio de presión de arco en la caja de aire para garantizar la seguridad de los operadores y el equipo.
d. La parte mecánica se encuentra fuera de la caja de aire y detrás del panel frontal. Esto facilita la operación y el reemplazo. La superficie de las partes mecánicas ha sido sometida a un tratamiento anticorrosión. Sus partes móviles han sido lubricadas antes de salir de fábrica, lo que puede cumplir con el uso del ciclo de vida del producto. En entornos extremos (polvo, arena y suciedad) puede ser necesaria la inspección, el mantenimiento y, en algunos casos, el reemplazo.

◆Personalización especial

Los parámetros anteriores son datos típicos; Si los estilos existentes no satisfacen sus demandas específicas, contáctenos para obtener un diseño personalizado. Contamos con importantes habilidades de producción y desarrollo de personalización personalizada, lo que nos permite brindar soluciones personalizadas a clientes de todo el mundo.
