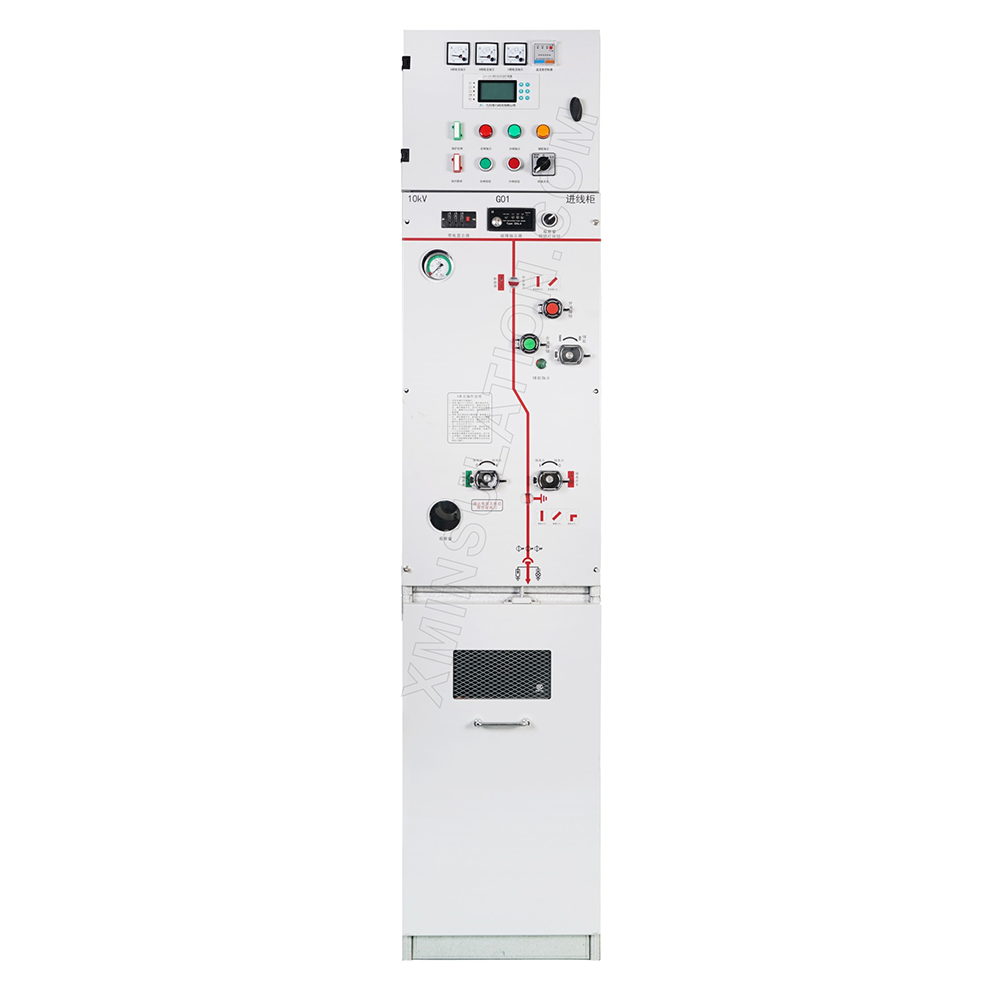

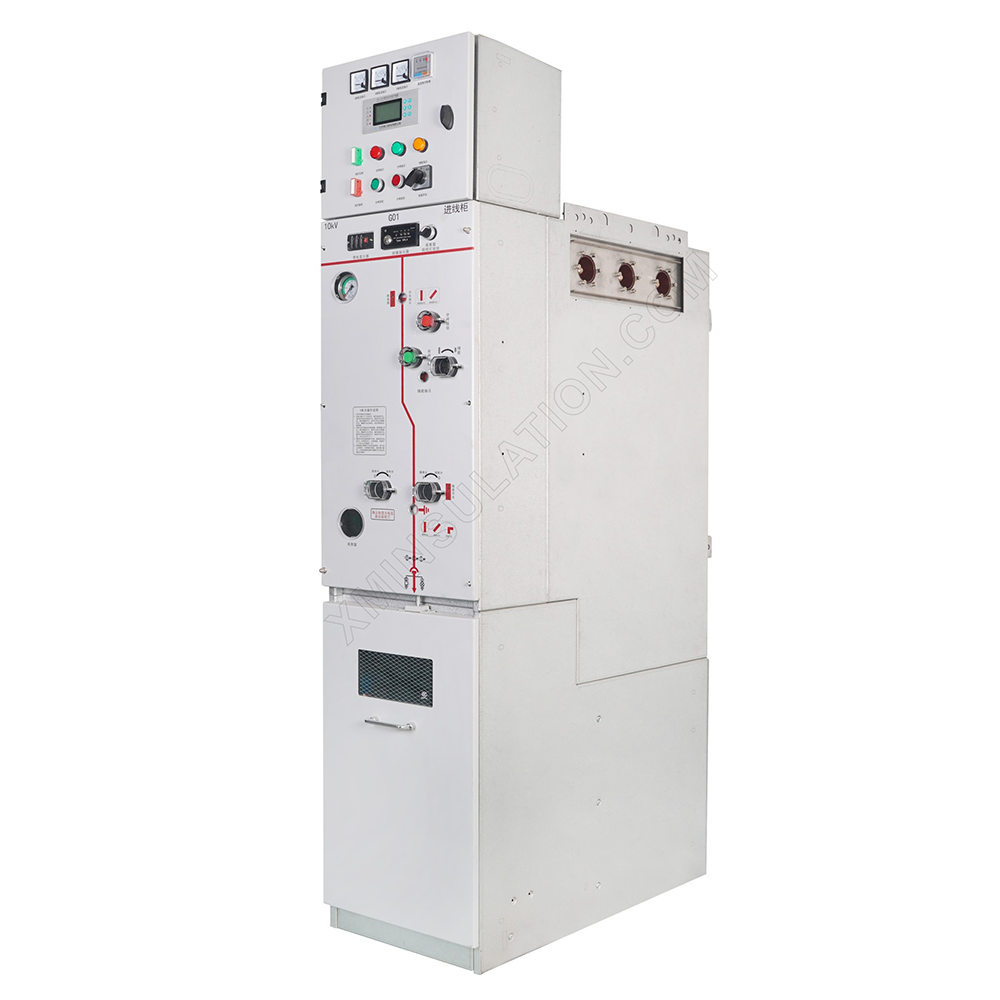

Unidad principal de anillo con aislamiento de aire seco de 15,6 kV (RMU AIS sin SF6)

Información general

En los sistemas de distribución de energía de media tensión, los gabinetes de red en anillo más utilizados actualmente incluyen gabinetes de red en anillo con aislamiento de gas SF6, gabinetes de red en anillo con aislamiento sólido y gabinetes de red en anillo con aislamiento de gas respetuosos con el medio ambiente. Sin embargo, debido al problema de emisión de gases de efecto invernadero del SF6 y la dificultad de reciclar materiales aislantes sólidos, la aplicación de la unidad principal de anillo aislada con gas SF6 y la unidad principal de anillo aislada sólida será limitada. Con la promoción global del concepto de desarrollo ecológico y respetuoso con el medio ambiente, las unidades principales de anillo de gas totalmente aisladas y respetuosas con el medio ambiente que cumplen con los últimos conceptos y requisitos de protección ambiental marcarán el comienzo de oportunidades de desarrollo históricas.

Los interruptores ecológicos de la serie IE-EcoAir-15.6/24kV 630A son una nueva generación de interruptores automáticos ecológicos “sin flúor y con bajo contenido de residuos sólidos” y unidades principales de anillo aisladas con gas ecológicas desarrolladas para reemplazar el aislamiento de gas SF6 tradicional.

El interruptor disyuntor respetuoso con el medio ambiente adopta una viga longitudinal integrada de alta resistencia y la cámara de extinción de arco al vacío está envuelta en la estructura de la viga longitudinal. Tiene las ventajas de una estructura confiable y una depuración simple. Aísla las operaciones de apertura, cierre y puesta a tierra del interruptor de cuchilla mediante un husillo de aislamiento integrado. Impulsado por la máquina, no hay otra transmisión del brazo, la posición de trabajo es más precisa y la fuerza operativa del mecanismo de aislamiento es más ligera. El eje principal del disyuntor está hecho de una varilla de gatillo de fibra de vidrio epoxi, que tiene una alta resistencia mecánica y un fuerte rendimiento de aislamiento. A través del soporte de aleación y la leva de transmisión, se realizan las acciones de apertura y cierre de la cámara de extinción de arco al vacío. Las fases están reforzadas con faldones de silicona para aumentar la distancia de fuga. El interruptor disyuntor ecológico no solo es adecuado para unidades principales de anillo con estructura de cámara de aire sellada, sino también para unidades principales de anillo cerradas de metal de presión normal.

Utilizando una solución de aislamiento de gas y ruptura de vacío respetuosa con el medio ambiente, la combinación de ventajas tiene un alto rendimiento general. El circuito primario está sellado con gas, los componentes de alta presión no se ven afectados por la altitud, no requieren ningún mantenimiento y tienen una gran adaptabilidad ambiental. El tamaño del gabinete es pequeño y el espacio requerido es bajo. Los productos se pueden utilizar en redes eléctricas, grandes industrias, tránsito ferroviario, edificios comerciales y otros escenarios de uso.

Este producto se utiliza principalmente en equipos de conmutación de redes de anillo interiores y exteriores en sistemas de redes de distribución de media tensión de 10-24 kV para recibir y distribuir energía eléctrica. Es adecuado para soluciones de gabinetes de red en anillo de expansión superior, expansión lateral y caja común (máximo tres unidades). La tasa común de piezas de las soluciones de aislamiento superior e inferior alcanza más de 90%. El producto tiene alta estabilidad y gran versatilidad y cumple plenamente con los requisitos de la prueba de tipo.

Características del producto

1. Verde.

Se utiliza aire comprimido seco como gas aislante, que tiene una alta intensidad de campo de ionización y de ruptura. Puede restaurar rápidamente el rendimiento del aislamiento después de una avería. Tiene buena estabilidad química, no es inflamable, no es explosivo, no envejece, no es corrosivo y no es propenso a descargarse. Se descompone y tiene una gran capacidad calorífica específica, buena conductividad térmica y fluidez. Este gas aislante respetuoso con el medio ambiente no sólo no es tóxico e inofensivo, sino que también puede descargarse directamente a la atmósfera sin provocar contaminación del aire. También tiene buenas propiedades eléctricas y estabilidad y puede usarse en procesos de procesamiento sintético, operación de equipos, arco, vapor de agua y otras condiciones. Bajo la acción combinada de factores externos y durante el proceso final de descomposición y transformación, no se producirán sustancias tóxicas o nocivas para las personas y el medio ambiente. El interruptor está fabricado en material termoplástico y es reciclable. No hay emisiones de gases de efecto invernadero SF6 ni impacto en el medio ambiente, como el reciclaje de residuos sólidos.

2. Compacto Spaso.

Armario de distribución compacto. El ancho de la solución típica de 15,6 kV es de tan solo unos 400 mm, lo que permite un espacio reducido para su instalación. Instalación fiable en pared, con solo 1 m de canal de operación delante del armario.

3. METROmantenimiento Free.

Al utilizar un extintor de arco al vacío de larga duración y sin mantenimiento, la parte conductora principal no se ve afectada por el entorno externo y no es necesario configurar gas SF6 en el sitio.

Dispositivo de alarma de fugas. El circuito principal está conectado de forma fija y no requiere mantenimiento de inserción y extracción durante el ciclo de vida. Especialmente indicado para aplicaciones en zonas altiplanicies, costeras, alpinas, de alta contaminación y otras zonas.

4. Inteligente.

La integración con equipos secundarios puede realizar monitoreo en línea, control remoto y protección de equipos para satisfacer las necesidades de la red de distribución inteligente.

5. Modular.

Tiene métodos de expansión lateral y superior, expansión flexible y conveniente. Está totalmente en línea con la estandarización de la red eléctrica de China y varias soluciones personalizadas.

6. Sseguridad.

Al adoptar una estructura de aislamiento de fase dividida, no hay riesgo de explosión de cortocircuito de fase a fase; la tecnología sin SF6 evita las fugas de gas SF6, que pueden provocar un debilitamiento del aislamiento y las capacidades de extinción del arco, lo que resulta en una falla de rotura y el riesgo de explosión de la caja; tiene una estructura de enclavamiento completa de "cinco prevenciones", segura y fácil de operar.

Operando Ccondiciones

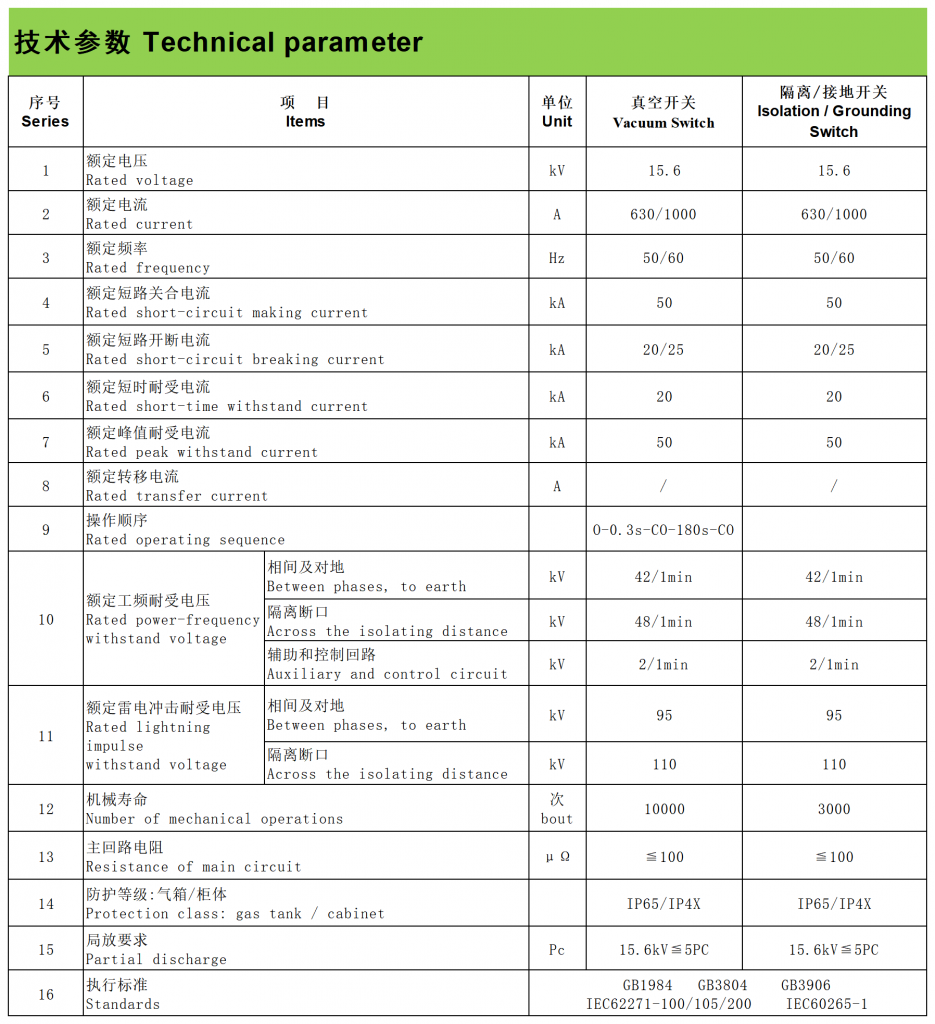

El IE-EcoAir-15.6/24 kV 630 A se utiliza generalmente en condiciones interiores normales y cumple con las normas IEC 62271-1 y GB3906. Las condiciones específicas son las siguientes:

1. Temperatura ambiente.

Temperatura máxima: +40 ℃.

Temperatura máxima (media de 24 horas): +35°C.

Temperatura mínima: -40 ℃.

2. Humedad. Humedad relativa media máxima medida en 24 horas: 95%. Humedad relativa media máxima medida en un mes: 90%.
3. La altitud máxima de instalación sin reducir la presión del gas es de 1500 metros. Cuando la altitud de instalación supere los 1500 metros, comuníquese con la tecnología de preventa.
4. La operación debe cumplir con los requisitos de las normas IEC62271-1 y GB3906. Para condiciones especiales de funcionamiento, el usuario final y el fabricante deberán llegar a un acuerdo. Si se trata de entornos operativos especialmente hostiles, se debe consultar al fabricante. Por ejemplo, cuando se instala equipo eléctrico a una altitud superior a 1.500 metros, la presión atmosférica disminuirá, lo que provocará que la caja de aire se abulte.

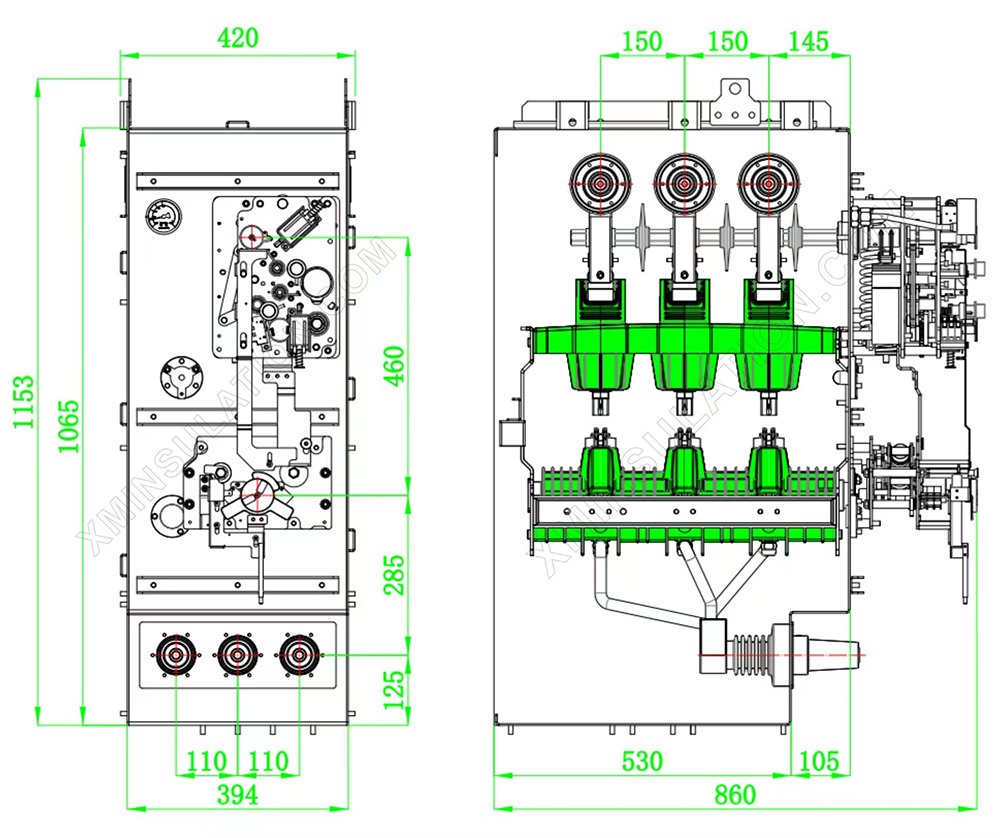

Plano dimensional del tanque de aire y del gabinete de distribución

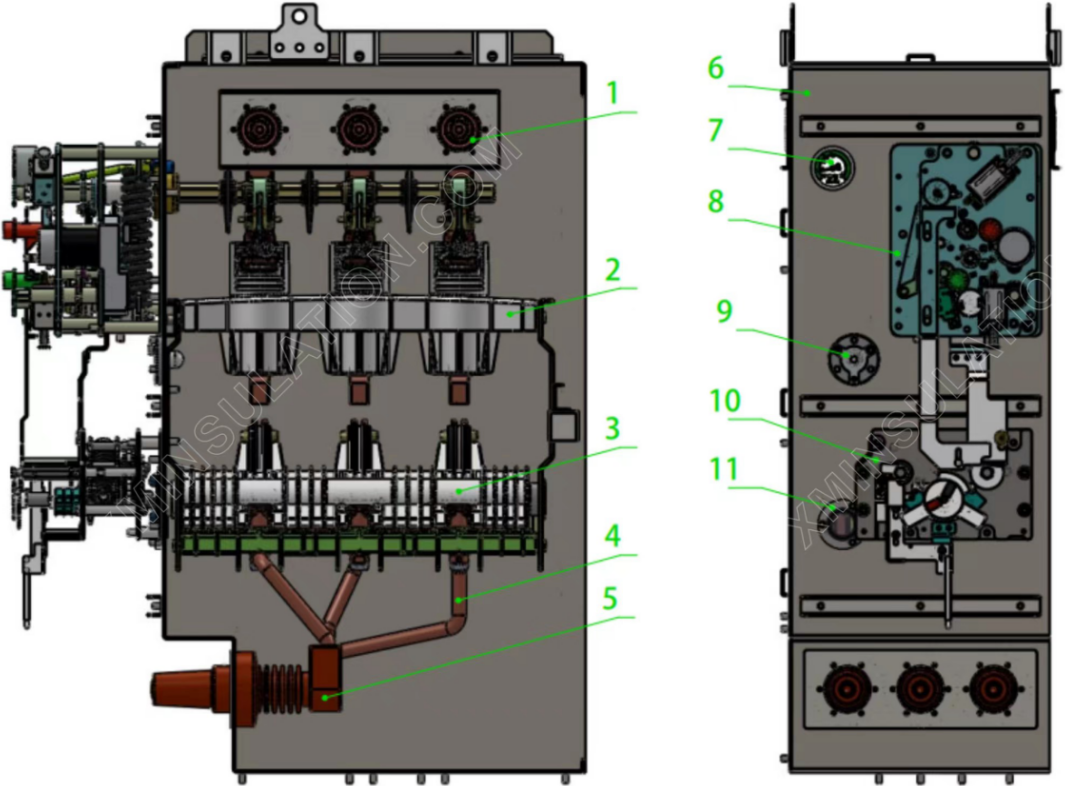

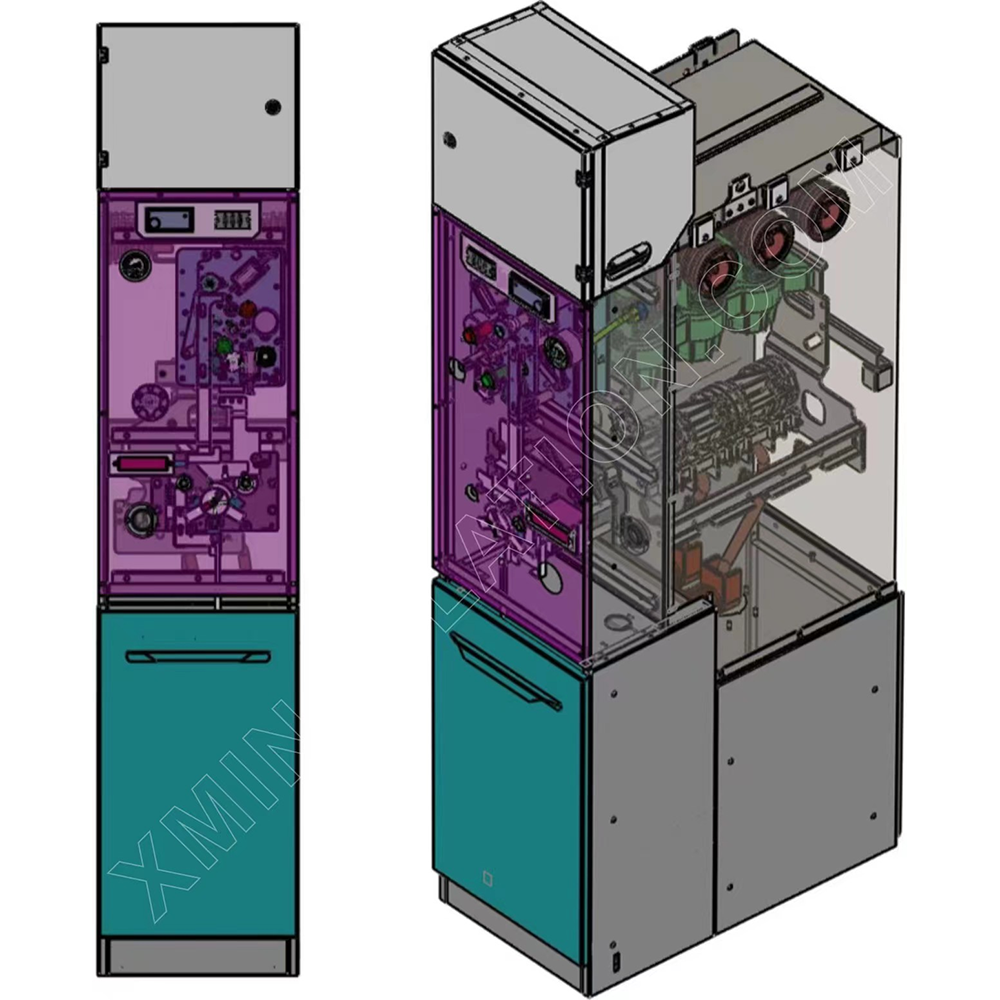

Interno Sestructura de lflor Isolación Aparamenta con aislamiento de aire seco

1，侧扩套管. Carcasa de expansión lateral.

2，断路器(负荷开关). Disyuntor (interruptor de carga).

3，三工位下隔离的隔离开关. Interruptor de aislamiento de tres estaciones.

4, 母 线. Barra colectora.

5，进线套管. Casquillo de entrada.

6，气箱. Tanque de aire.

7，气压表. Barómetro.

8，断路器(负荷开关)机构. Mecanismo de disyuntor (interruptor de carga).

9，观察灯. Luz de observación.

10，三工位隔离机构. Mecanismo de aislamiento de tres estaciones.

11，接地观察窗. Ventana de observación del suelo.

Plano de expansión lateral del armario de distribución

Armario de distribución Arriba Plan de expansión

Notas de instalación

Este producto debe instalarse en el canal de acero incrustado en la plataforma de concreto, y la base de la plataforma debe ser suficiente para soportar el peso total del equipo.

Nota: El acero del canal de cimentación para el vertido secundario está pandeado y el desnivel por metro no supera 1 mm. El gabinete de distribución se fija sobre el canal de acero de la base y la carga básica del gabinete de distribución soldado puede ser de 500 a 700 kg/unidad.

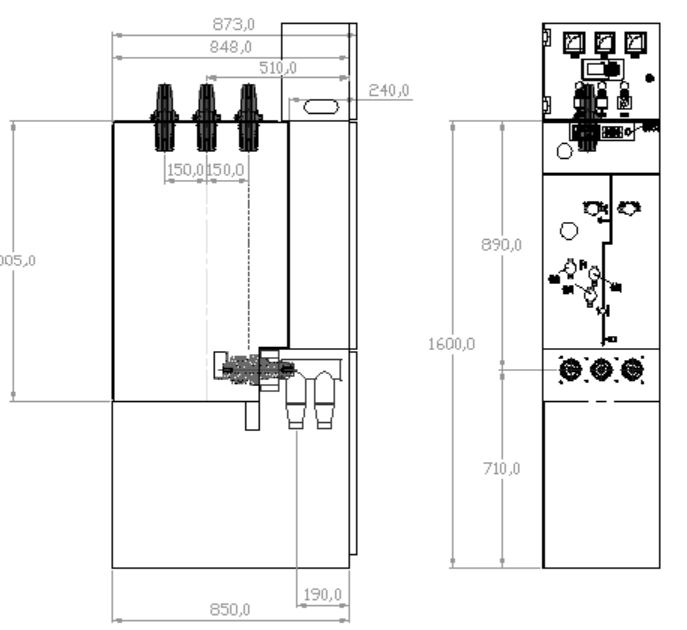

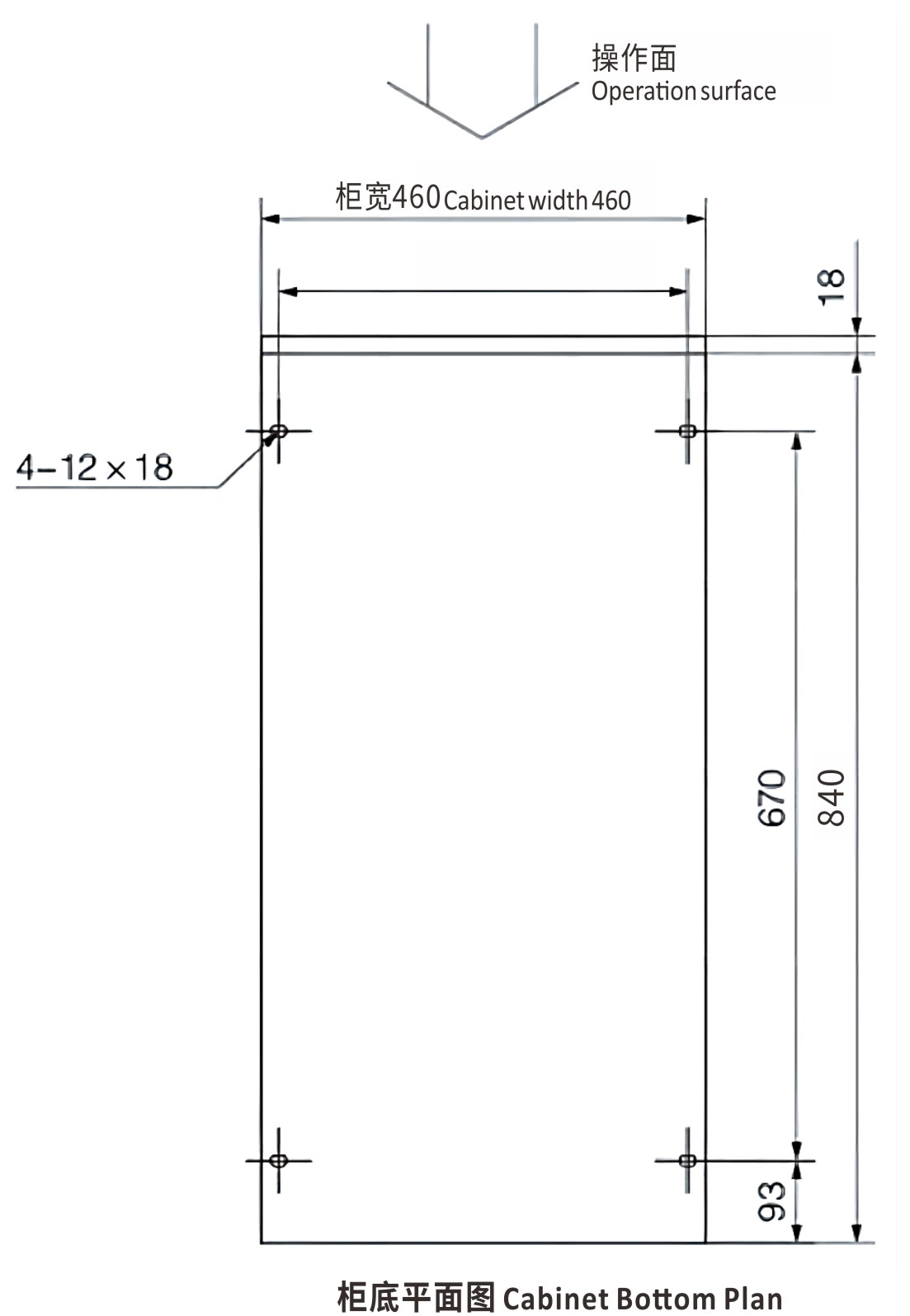

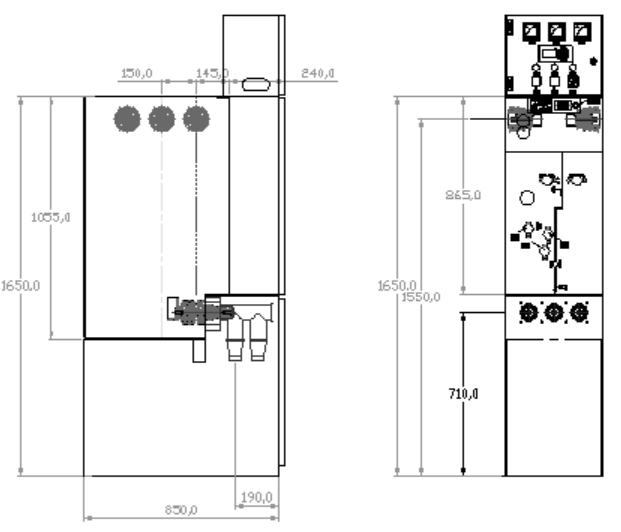

Cimentación y dimensiones generales (mm):

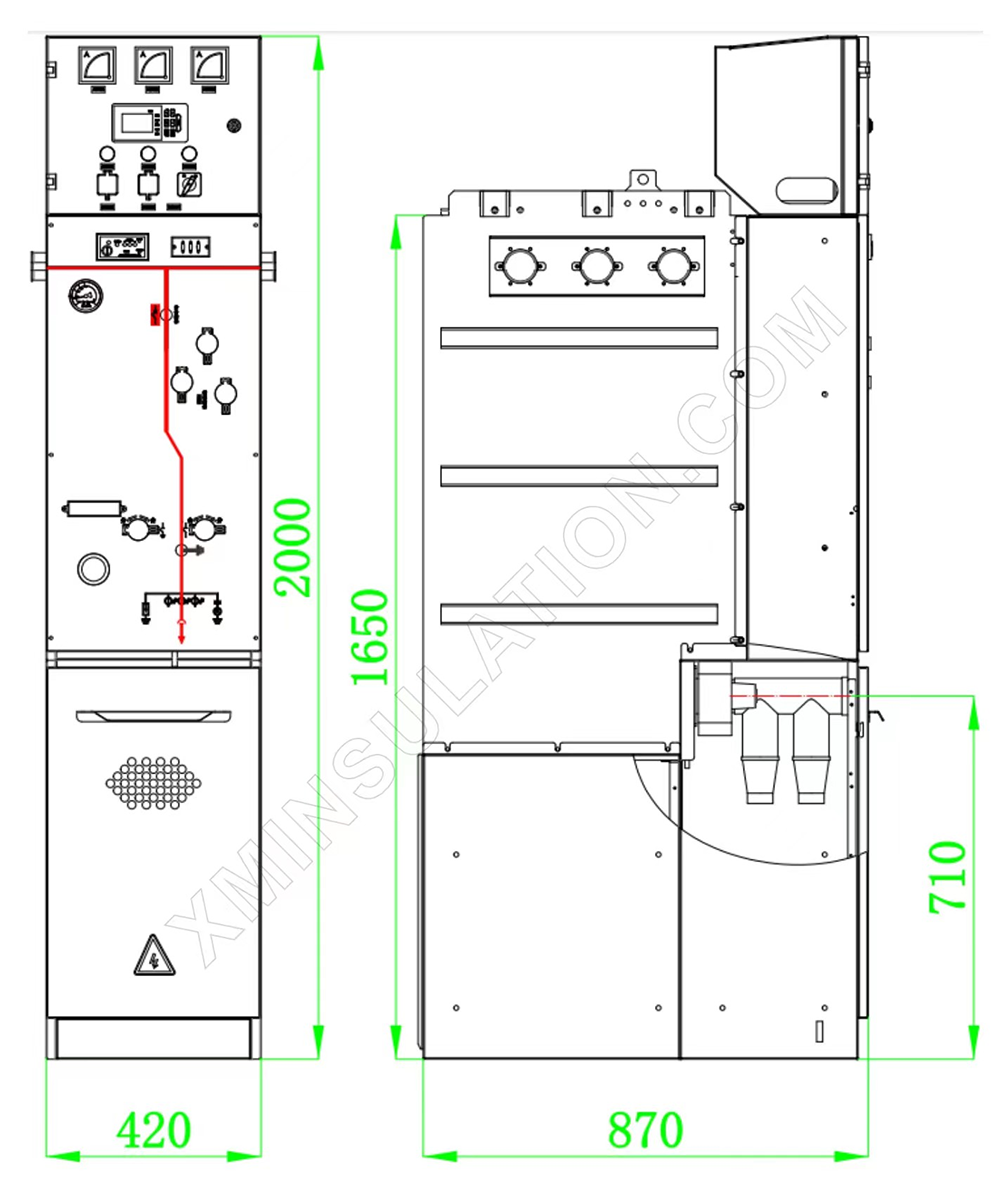

Cambiar Cgabinete y Aapariencia Iinstalación Ddimensiones (mm):

La altura del armario de distribución es de 1650 mm (sin cuarto de instrumentos independiente). Si se requieren instrumentos independientes, la altura del interruptor es de 2000 mm. La profundidad del gabinete de configuración estándar es de 850 mm.

Mantenimiento del producto

Todos los componentes dentro del producto de 15,6 kV/630 A no requieren mantenimiento durante la vida útil declarada.

Se pueden observar las posiciones de aislamiento y conexión a tierra para brindar garantía de seguridad para la operación y la construcción del cable.

El circuito del sistema está completamente aislado de la atmósfera y se ha diseñado un canal especial de alivio de presión del arco en la caja de aire para garantizar la seguridad de los operadores y del equipo.

La parte mecánica está ubicada fuera de la caja de aire y detrás del panel frontal, lo que facilita su operación y reemplazo. La superficie de la parte mecánica ha sido sometida a un tratamiento anticorrosión y sus partes móviles han sido lubricadas antes de salir de fábrica, lo que puede cumplir con el ciclo de vida del producto. En ambientes extremos (polvo, arena y suciedad), puede ser necesario realizar inspecciones, mantenimiento y, en algunos casos, reemplazo.

◆Personalización especial

Los parámetros anteriores son datos típicos; Si los estilos existentes no satisfacen sus demandas específicas, contáctenos para obtener un diseño personalizado. Contamos con importantes habilidades de producción y desarrollo de personalización personalizada, lo que nos permite brindar soluciones personalizadas a clientes de todo el mundo.
