Interruttore automatico in vuoto ecologico da 24 kV (AIS VCB senza SF6)

Pprodotto Descrizione

Nei sistemi di distribuzione dell'energia a media tensione, gli armadi di rete ad anello più comunemente utilizzati attualmente includono armadi di rete ad anello isolati in gas SF6, armadi di rete ad anello isolati in modo solido e armadi di rete ad anello isolati in gas ecologici. Tuttavia, a causa del problema delle emissioni di gas serra dell'SF6 e della difficoltà di riciclare i materiali isolanti solidi, l'applicazione dell'unità principale ad anello isolata in gas SF6 e dell'unità principale ad anello isolata in solido sarà limitata. Con la promozione globale del concetto di sviluppo ecologico e rispettoso dell'ambiente, le unità principali dei fornelli a gas completamente isolate e rispettose dell'ambiente che soddisfano i più recenti concetti e requisiti di protezione ambientale introdurranno opportunità di sviluppo storiche!

The IE-EcoAir-12/24kV 630A series environmentally friendly switches are a new generation of “fluorine-free and low solid waste” green environmentally friendly circuit breaker switches and environmentally friendly gas insulated ring main units developed to replace traditional SF6 gas insulation.

L'interruttore automatico ecologico adotta una trave longitudinale integrata ad alta resistenza e la camera di estinzione dell'arco sotto vuoto è avvolta nella struttura della trave longitudinale. Presenta i vantaggi di una struttura affidabile e di un semplice debug. Isola le operazioni di apertura, chiusura e messa a terra dell'interruttore a coltello tramite un mandrino di isolamento integrato. Azionato dalla macchina, non vi è altra trasmissione del braccio, la posizione di lavoro è più precisa e la forza di azionamento del meccanismo di isolamento è più leggera. L'albero principale dell'interruttore automatico è realizzato in asta di innesco in fibra di vetro epossidica, che ha un'elevata resistenza meccanica e forti prestazioni di isolamento. Attraverso la staffa in lega e la camma di trasmissione, vengono realizzate le azioni di apertura e chiusura della camera di estinzione dell'arco sotto vuoto. Le fasi sono rinforzate con gonne a ombrello in silicone per aumentare la distanza di dispersione. L'interruttore automatico ecologico non è adatto solo per unità principali ad anello con struttura a camera d'aria sigillata, ma anche per unità principali ad anello racchiuse in metallo a pressione normale.

Utilizzando una soluzione di isolamento a gas ecologico e rottura del vuoto, la combinazione di vantaggi ha elevate prestazioni complessive. Il circuito primario è sigillato a gas, i componenti ad alta pressione non sono influenzati dall'altitudine, sono completamente esenti da manutenzione e hanno una forte adattabilità ambientale. Le dimensioni dell'armadio sono ridotte e lo spazio di layout richiesto è basso. I prodotti possono essere utilizzati in reti elettriche, grandi industrie, trasporto ferroviario, edifici commerciali e altri scenari di utilizzo.

Questo prodotto è utilizzato principalmente in apparecchiature di commutazione di rete ad anello interne ed esterne in sistemi di distribuzione di media tensione da 10-24 kV per ricevere e distribuire energia elettrica. È adatto per soluzioni di armadi di rete ad anello con espansione superiore, espansione laterale e scatola comune (massimo tre unità). La velocità comune delle parti delle soluzioni di isolamento superiore e inferiore raggiunge più di 90%. Il prodotto ha un'elevata stabilità e una forte versatilità e soddisfa pienamente i requisiti del test di tipo.

Prodotto Caratteristiche



1. Green and Environmentally Friendly.

Dry compressed air is used as the insulating gas, which has high ionization field strength and breakdown field strength. It can quickly restore the insulation performance after breakdown. It has good chemical stability, is non-flammable, non-explosive, non-aging, non-corrosive and not easily affected by discharge. Decomposes, has large specific heat capacity, good thermal conductivity and fluidity. This environmentally friendly insulating gas is not only non-toxic and harmless, but can be discharged directly into the atmosphere without causing air pollution. It also has good electrical properties and stability and can be used in the process of synthetic processing, equipment operation, arc, water vapor and other conditions. Under the combined action of external factors and during the final decomposition and transformation process, no toxic or harmful substances to people and the environment will be produced. The switch is made of thermoplastic material and is recyclable. There is no SF6 greenhouse gas emissions and no impact on the environment such as solid waste recycling.

2. Compatto Space.

Compact switch cabinet, the typical 24kV solution cabinet width is only about 460mm, the cabinet size is small, and the layout space requirement is low. Reliable wall installation, only 1m operating channel in front of the cabinet.

3. Maintenance-Free.

Using a long-life, maintenance-free vacuum arc extinguisher, the main conductive part is not affected by the external environment, and there is no need to configure an SF6 gas leakage alarm device on site. The main circuit is fixedly connected and does not require rack-in and rack-out maintenance during the life cycle. Especially suitable for applications in plateau, coastal, alpine, high pollution and other areas.

4. Intelligent.

L'integrazione con apparecchiature secondarie può realizzare monitoraggio online, controllo remoto e protezione delle apparecchiature per soddisfare le esigenze della rete di distribuzione intelligente.

5. Modularity.

There are side expansion and top expansion methods. The expansion is flexible and convenient, and fully complies with the State Grid’s standardized customization plan.

6. Security.

Adottando una struttura di isolamento a fase divisa, non vi è alcun rischio di esplosione da cortocircuito fase-fase; la tecnologia non-SF6 evita perdite di gas SF6, che possono portare all'indebolimento dell'isolamento e delle capacità di estinzione dell'arco, con conseguente guasto di rottura e rischio di esplosione della scatola; ha una struttura di interblocco completa "a cinque prevenzioni", sicura e facile da usare.

Operativo Ccondizioni

Condizioni ambientali normali:

IE-EcoAir-24kV/630A generally operates/serves under normal indoor conditions and complies with IEC 62271-1 and GB3906.

The specific conditions are as follows:

Ambient temperature:

Temperatura massima: +40℃.

Temperatura massima (media delle 24 ore): +35°C.

Temperatura minima: -40℃.

humidity:

Maximum average relative humidity measured over 24 hours: 95%.

Maximum average relative humidity measured over one month: 90%.

The maximum altitude of installation without reducing gas pressure is 1500 meters. When the installation altitude exceeds 2500 meters, please contact pre-sales technology.

Special conditions:

Il funzionamento deve essere conforme ai requisiti degli standard IEC62271-1 e GB3906. Per condizioni operative speciali, l'utente finale e il produttore devono raggiungere un accordo. Se sono coinvolti ambienti operativi difficili speciali, è necessario consultare il produttore. Ad esempio, quando l'apparecchiatura elettrica viene installata a un'altitudine superiore a 1.500 metri, la pressione atmosferica diminuirà, causando il rigonfiamento della scatola dell'aria.

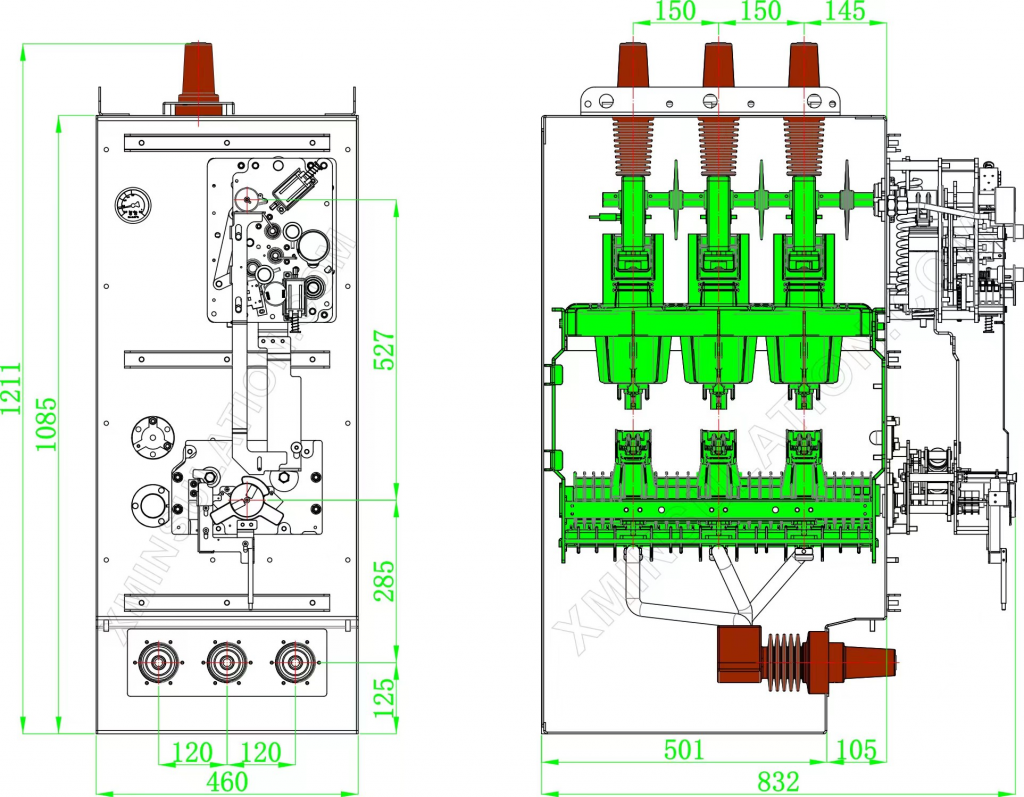

Disegno dimensionale del serbatoio dell'aria e del quadro elettrico

Struttura interna

1, 侧扩套管. Carter ad espansione laterale.

2,断路器(负荷开关). Interruttore automatico (interruttore di carico).

3, 三工位下隔离的隔离开关. Sezionatore a tre stazioni.

4, 母线. Bus bar.

5, 进线套管. Boccola d'ingresso.

6, 气箱. Serbatoio d'aria.

7, 气压表. Barometro.

8,断路器(负荷开关)机构. Meccanismo dell'interruttore automatico (interruttore del carico).

9,观察灯. Luce di osservazione.

10, 三工位隔离机构. Meccanismo di isolamento a tre stazioni.

11,接地观察窗. Finestra di osservazione del suolo.

Manutenzione del prodotto

All components inside the IE-EcoAir-24kV 630A are maintenance-free for the declared product life.

È possibile osservare le posizioni di isolamento e messa a terra per fornire garanzia di sicurezza per il funzionamento e la costruzione del cavo.

Il circuito del sistema è completamente isolato dall'atmosfera e sull'airbox è progettato uno speciale canale di scarico della pressione dell'arco per garantire la sicurezza degli operatori e delle apparecchiature.

La parte meccanica è posizionata all'esterno dell'airbox e dietro il pannello frontale, facilitando il funzionamento e la sostituzione. La superficie della parte meccanica è stata sottoposta a un trattamento anticorrosione e le sue parti mobili sono state lubrificate prima di lasciare la fabbrica, in modo da soddisfare l'utilizzo del ciclo di vita del prodotto. In ambienti estremi (polvere, sabbia e sporco) potrebbero essere necessarie l'ispezione, la manutenzione e, in alcuni casi, la sostituzione.

◆Personalizzazione speciale

I parametri sopra indicati sono dati tipici; se gli stili esistenti non soddisfano le tue richieste specifiche, contattaci per un design personalizzato. Disponiamo di significative capacità di sviluppo e produzione di personalizzazioni personalizzate, che ci consentono di fornire soluzioni su misura a clienti in tutto il mondo.
